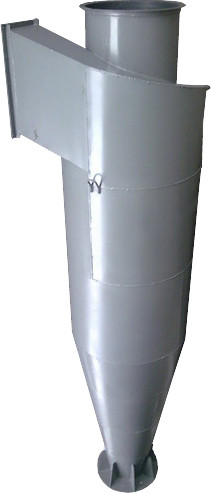

Циклон ЦН-15-700

Застосування циклонів типу ЦН-15 неприпустимо в умовах токсичних або вибухонебезпечних середовищ; їх також не рекомендується використовувати для уловлювання сильно злипаються пилу.

Залежно від пропускної здатності по повітрю (газу) і умов застосування циклони ЦН-15 виготовляються одиночного або групового виконання - з двох, трьох, чотирьох, шести і восьми циклонів. Групові циклони можуть бути з камерою очищеного повітря в вигляді «равлика» або у вигляді збірки, а поодинокі - тільки з равликом.

Залежно від пропускної здатності по повітрю (газу) і умов застосування циклони ЦН-15 виготовляються одиночного або групового виконання - з двох, трьох, чотирьох, шести і восьми циклонів. Групові циклони можуть бути з камерою очищеного повітря в вигляді «равлика» або у вигляді збірки, а поодинокі - тільки з равликом.

Циклони можуть виготовлятися як правого, так і лівого виконання. У циклонів правого виконання рух повітря при погляді на циклон зверху здійснюється за годинниковою стрілкою, у циклонів лівого виконання - проти годинникової стрілки.

1 - Конічна частина;

2 - Циліндрична частина;

3 - Гвинтоподібна кришка;

4 - Равлик;

5 - Вхідний патрубок;

6 - Вихлопна труба.
