Насос ЕЦВ 6-16-50

Brand:

Херсоннасосмаш

0 Коментар

Характеристика

Бренд:

Тип насосу:

Cкважінний

Перекачувані середовища:

Вода

Напруга:

Температура рідини:

25 — 25 °C

Діаметр свердловини:

150 мм

Країна виробник:

Україна

Дивитися все

Немає в наявності

Код: 1009632

Ціна за запитом

Спосіб доставки

Нова Пошта

В течение 2 дней

Кур'єром по Києву

В течение 2 дней

Самовивіз

м.Київ, вул.Куренівська 18
Щоб забронювати товар, оформіть замовлення через сайт або за телефоном.

Спосіб оплати

Оплата Частинами

LiqPay

Оплата при отриманні

Безготівковий платіж

Вибране

Порівняння

Замовлення по телефону:+38 044 545-77-31

Опис

Призначення свердловинні насоси ЕЦВ 6-16-50

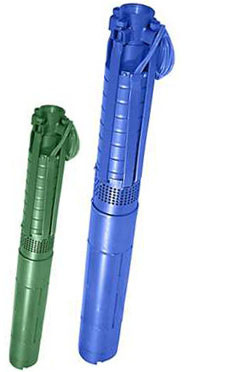

Насос ЕЦВ 6-16-50 – погружной, центробежный, многосекционный с вертикальным расположением вала предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ.
Насосный агрегат ЕЦВскладається з свердловинного насоса і погружного електродвигуна і призначений для підйому води із загальною мінералізацією (сухий залишок)не більше 1500 мг / л, З водневим показником (рН)від 6.5 до 9.5, температуроюдо + 25 ° С, Масовою часткою твердих механічних домішок -не більше 0,01%, З вмістом хлоридів -не більше 350 мг / л, Сульфатів -не більше 500 мг / л, Сірководню -не більше 1,5 мг / л.

Застосування свердловинні насоси ЕЦВ 6-16-50

для забезпечення водопостачання в структурах водоканалів і ЖКГ
для водопостачання приватних господарств використовують воду артезіанських свердловин
в системах зрошення сільськогосподарських угідь, де відсутні наземні джерела води
на промислових підприємствах для забезпечення питною і технічною водою
на об'єктах теплоенергетики для забезпечення питною і технічною водою з артезіанських свердловин
для аварійної відкачки води і схожих з водою по в'язкості рідин із затоплених шахт

Конструкція свердловинні насоси ЕЦВ 6-16-50

Агрегат складається з асинхронного електродвигуна і багатосекційній відцентрової насосної частини, з'єднаних між собою жорсткою муфтою. ротор насосаЕЦВ 6-16-50і ротор електродвигуна обертаються в гумово підшипниках. У днище електродвигуна розташований завзятий підшипник, що сприймає осьову навантаження. На вході в насосну частину встановлена захисна сітка-фільтр, що оберігає насос від попадання великих механічних частинок. Електродвигун водонаповнених з короткозамкненим ротором, з синхронною частотою обертання3000 об / хв. «Біличі клітина» ротора виконана зміді. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой.

Подшипники насоса ЕЦВ 6-16-50змащуються откачиваемой водою. насосЕЦВ 6-16-50ніколи не повинен працювати"Всуху" - даже непродолжительное включение насоса без воды может привести к повреждению подшипников электродвигателя.

Насос ЕЦВ 6-16-50оснащується зворотним клапаном тарілчастого або кулькового типу. Цей клапан, утримуючи стовп води в трубопроводі при зупинці насоса, полегшує повторний запуск насосного агрегату і оберігає колеса насоса і двигун від зворотного обертання.

Особливості та переваги свердловинні насоси ЕЦВ 6-16-50

Складаються з асинхронного електродвигуна серії ПЕДВ з поліпшеним охолодженням і багатосекційній відцентрової насосної частини, з'єднаних між собою жорсткою муфтою.
Ротор насоса і ротор електродвигуна обертаються в гумово підшипниках, що дозволяють перекачувати воду з невеликим вмістом механічних домішок (до 0,01% по масі).

Монтаж свердловинні насоси ЕЦВ 6-16-50


	L1 - Подпор, не менее 1 м; L2 - Динамический уровень воды, м; L3 - Статический уровень воды, м; L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м; L5- Глибина занурення, м.	1 – Устройство защиты или станция управления и защиты 2 – Манометр 3 – Обратный клапан 4 – Задвижка 5- Фільтр

Правила експлуатації свердловинні насоси ЕЦВ 6-16-50

ЗАБОРОНЯЄТЬСЯзапуск Насонов агрегату поза свердловини («Всуху») - навіть короткочасне включення насоса в роботу без води призводить до пошкодження підшипників обмотки двигуна, і як наслідок, до поломки насоса.
Параметри насосного агрегату (підйом і натиск) повинні відповідати параметрам свердловини (дебет і динамічний рівень).
Перед монтажем забороняється заміна оголовка електронасоса
Перед запуском насосного агрегату необхідно перевірити на ізоляцію струмопровідний кабель (не менше 1 мОм)
Споживач зобов'язаний мати акт на свердловину протягом календарного року експлуатації насоса.
При монтажі насосного агрегату забороняється приварювати до його корпусу інші деталі.
При експлуатації насоса необхідно передбачити щит управління, реле обриву фаз, захисну сітку і датчик сухого ходу. Всі ці функції виконує станція управління Каскад.
При експлуатації насоса в гідросистемах під надлишковим тиском в обов'язковому порядку потрібно застосовувати пристрої: запобіжні, редукційні, зворотні клапани, водонапірні башти, що охороняють насосний агрегат від гідравлічного удару, і як наслідок, від передчасного виходу його з ладу.
При зберіганні насоса оберігайте його від прямого впливу сонячних променів і мінусової температури.
Споживач, протягом гарантійного терміну (12 місяців з дня введення в експлуатацію насоса, але не більше 18 місяців з дня його відвантаження з підприємства-виробника), не має право розкривати насосний агрегат і порушувати цілісність гарантійних пломб.
При недотриманні перерахованих вище правил експлуатації насоса ЕЦВ відповідальність за вихід з ладу насосного агрегату в гарантійний період екмплуатаціі несе Споживач (експлуатуюча організація)

Габаритні розміри свердловинні насоси ЕЦВ 6-16-50

Модель	Розміри, мм
Модель	D	L
ЕЦВ 6-16-50	144	1200

* Гарантійне пломбування
** консерваційні пломбування

Характеристики

Бренд	Херсоннасосмаш
Тип насосу	Cкважінний
Перекачувані середовища	Вода
Напруга	380 B
Температура рідини	25 — 25 °C
Діаметр свердловини	150 мм
Країна виробник	Україна
Струм	10 A
Споживана потужність	3 Вт
Номінальна подача	16 м3/ч
Номінальний напір	50 м
Робоча зона подачі	13 — 20 м3/ч
Робоча зона напору	42 — 58 м
Маса агрегату	60 кг
Діаметр насоса	144 мм
