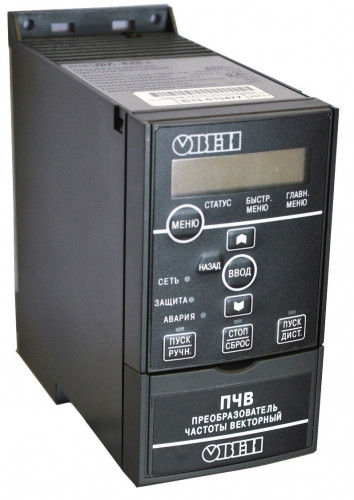

Перетворювач частоти Овен ПЧВ205-18К-В

Brand:

Овен

0 Коментар

Характеристика

Бренд:

Максимальна довжина неекранованого кабелю двигуна:

50 м

Максимальна довжина екранованого кабелю двигуна:

15 м

Температура при зберіганні і транспортуванні:

-20 — 70 °C

Температур зі зниженням вихідного струму:

-10 — 50 °C

Температур при номінальному вихідному струмі:

0 — 40 °C

Віброміцність:

0.7 град

Дивитися все

Немає в наявності

Код: 1019533

Ціна за запитом

Спосіб доставки

Нова Пошта

В течение 3 дней

Кур'єром по Києву

В течение 3 дней

Самовивіз

м.Київ, вул.Куренівська 18
Щоб забронювати товар, оформіть замовлення через сайт або за телефоном.

Спосіб оплати

Оплата Частинами

LiqPay

Оплата при отриманні

Безготівковий платіж

Вибране

Порівняння

Замовлення по телефону:+38 044 545-77-31

Опис

Застосування перетворювача частоти ОВЕН ПЧВ205-18К-В:

Перетворювач частоти векторний ОВЕН ПЧВ205-18К-Впризначений для управління частотою обертання асинхронних двигунів в складі приводів для роботи в промислових установках, системах опалення, вентиляції та кондиціонування повітря.

Переваги перетворювача частоти ОВЕН ПЧВ205-18К-В:

Знімна локальна панель оператора, з РКІ дисплеєм і вбудованим потенціометром, дозволяє виробляти програмування і оперативну настройку параметрів перетворювачаОВЕН ПЧВ205-18К-В, В режимі «гаряче підключення»
Вихідні інвертори виконані на базі новітніх IGBT-модулів «SEMIKRON»
Конструкція інтелектуальної системи охолодження дозволяє знизити температуру перегріву силових компонентів вбудованим вентилятором і способом «холодна плита»

Функції перетворювача частоти ОВЕН ПЧВ205-18К-В:

Алгоритм управління: частотний (U / F) і векторний (V +)
Автоматична адаптація двигуна (автоматичне вимірювання і запис актуальних параметрів двигуна для використання в алгоритмах управління)
Захист від аварійних режимів, по напрузі, струму, температурі, ізоляції
Управління групою двигунів
Робота з декількома наборами параметрів, (для декількох режимів роботи або електродвигунів)
Копіювання наборів, (програмування декількох приводів за допомогою однієї локальної панелі оператора)
Ручне керування, (вбудований потенціометр на локальній панелі оператора)
Інтерфейс RS-485
Вбудований алгоритм оптимізації енергоспоживання
моніторинг енергоспоживання
індикація параметрів
Виконання логічних операцій вбудованим ПЛК
Автоматичний пошук частоти обертання.
Вибір параметрів «Розгін / Гальмування»
Програмування S- образної характеристики швидкості
Програмування ПІ - регулятора
Журнал відмов, рахунок подій
Управління механічним гальмом
пароль доступу

Схема електричних з'єднань ОВЕН ПЧВ205-18К-В:

Клеми управління в конфігураціях PNP і заводських установках параметрів приладу

Гальмівний резистор слід підключити до клем 04 (BR-) і 05 (UDC / BR +).

Увага!Між клемами 05 (UDC + / BR +) і 06 (UDC); може бути присутнім напруга до 850 В. Між цими клемами немає захисту від короткого замикання!

Габаритні розміри перетворювача частоти ОВЕН ПЧВ205-18К-В:

Модель	Розміри, мм
Модель	A	a	B	b	C
ПЧВ205-18К-В	335	315	165	140	248

Характеристики

Бренд	Овен
Максимальна довжина неекранованого кабелю двигуна	50 м
Максимальна довжина екранованого кабелю двигуна	15 м
Температура при зберіганні і транспортуванні	-20 — 70 °C
Температур зі зниженням вихідного струму	-10 — 50 °C
Температур при номінальному вихідному струмі	0 — 40 °C
Віброміцність	0.7 град
Вбудовані джерела живлення	0 В/15 мА, 24 В/130 мА
Протокол RS-485	Modbus RTU
Імпульсні виходи	1
Цифрові входи	5
Фазність вихідної напруги	3
Фазність вхідної напруги	3
Номінальний вихідний струм	36.7 A
Номінальний вхідний струм	34.7 A
Аналоговий вихід	1
Релейний вихід сигналу аварії	1
Перевантажувальна здатність протягом 1 хв	150 %
Програмованих аналогових входу	2 B
Номінальна вихідна напруга	480 B
Номінальна вхідна змінна напруга	380 — 480 B
Максимальна вологість повітря (без конденсації)	0.95
Габаритні розміри	335 × 145 × 248 мм
Напруга	380 B
Клас захисту	IP X20
Фазність	3-фазний
Маса	9.5 кг
Споживана потужність	18 Вт
Частота току	50 Гц
