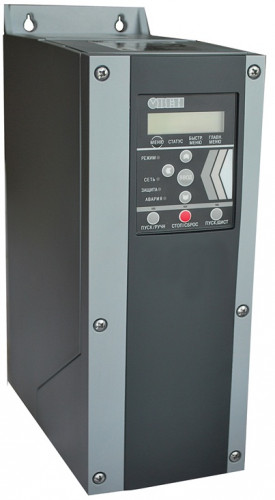

Перетворювач частоти Овен ПЧВ3-1К5-В-54

Brand:

Овен

0 Коментар

Характеристика

Бренд:

Максимальна довжина неекранованого кабелю двигуна:

50 м

Максимальна довжина екранованого кабелю двигуна:

25 м

Температура при зберіганні і транспортуванні:

-30 — 70 °C

Температур зі зниженням вихідного струму:

-20 — 50 °C

Температур при номінальному вихідному струмі:

0 — 40 °C

Віброміцність:

1 град

Дивитися все

Немає в наявності

Код: 1019563

Ціна за запитом

Спосіб доставки

Нова Пошта

В течение 2 дней

Кур'єром по Києву

В течение 2 дней

Самовивіз

м.Київ, вул.Куренівська 18
Щоб забронювати товар, оформіть замовлення через сайт або за телефоном.

Спосіб оплати

Оплата Частинами

LiqPay

Оплата при отриманні

Безготівковий платіж

Вибране

Порівняння

Замовлення по телефону:+38 044 545-77-31

Опис

Застосування перетворювача частоти ОВЕН ПЧВ3-1К5-В-54:

перетворювачі частотиОВЕН ПЧВ3-1К5-В-54зі ступенем захистуIP54рекомендовані для застосування в системах водопостачання (особливо в системах управління зануреними і дренажними насосами), а також на запорошених виробництвах (цементні заводи, мелькомбінати) і т.д.

Переваги перетворювача частоти ОВЕН ПЧВ3-1К5-В-54:

Більш просте, надійне і бюджетне рішення в порівнянні з установкою Частотники IP20 в шафу IP54;
Мінімальні масогабаритні характеристики серед аналогічних пристроїв (займає мало місця на стіні);
Інноваційна система охолодження (вентилятор ПЧВ НЕ обдуває плати пристрою, що дає можливість установки в пилові приміщення без періодичного розбору і продувки ПЧВ);
Відповідність вимогам ЕМС (обов'язково вбудований фільтр ЕМС класу А1);
Зручний монтаж і підключення до двигуна і системою управління (можна встановити близько до насосу, фіксація всіх кабелів йдуть від ПЧВ)

Функції перетворювача частоти ОВЕН ПЧВ3-1К5-В-54:

Плавний пуск і останов двигуна, в тому числі відкладений запуск;
Компенсація навантаження і ковзання;
Скалярний або векторний алгоритми управління;
Автоматична адаптація двигуна без обертання;
Автоматична оптимізація енергоспоживання, що забезпечує найвищий рівень енергоефективності;
Повна функціональна і апаратна діагностика і захист роботи ПЧВ;
Вбудований ПІ-регулятор для управління в замкнутому контурі (підтримання тиску, температури, рівня і т.д.);
Вбудований ПЛК для вирішення складних завдань управління і позиціонування приводу;
Спеціалізований «сплячий» режим для ефективної роботи при малому розборі;
Спеціалізований протипожежний режим для систем вентиляції;
Підхоплення обертового приводу для безаварійного запуску систем з обертанням до подачі напруги харчування або при провалах напруги;
Пропуск резонансних частот (до 2 ділянок пропуску);
Гнучка структура управління з можливістю одночасного управління по фізичним входів і по інтерфейсу RS-485, що забезпечує зручну інтеграцію в сучасні системи управління і диспетчеризації.
Проста настройка в російськомовному конфигураторе або з використанням локальної панелі оператора. Швидкі меню і готові конфігурації під типові завдання.

Схема електричних з'єднань ОВЕН ПЧВ3-1К5-В-54:

Між клемами UDC + / BR +) і 06 (UDC) може бути присутнім напруга до 850 В. Між цими клемами немає захисту від короткого замикання!

У модифікаціях ПЧВ3, потужністю, від 30 кВт до 90 кВт висновки DC-шини (DC + і DC-) не передбачені.

Габаритні розміри перетворювача частоти ОВЕН ПЧВ3-1К5-В-54:

Модель	Розміри, мм
Модель	A	a	B	b	C	d	e	f
ПЧВ3-1К5-В-54	332	319	115	74	225	11	5,5	9

Характеристики

Бренд	Овен
Максимальна довжина неекранованого кабелю двигуна	50 м
Максимальна довжина екранованого кабелю двигуна	25 м
Температура при зберіганні і транспортуванні	-30 — 70 °C
Температур зі зниженням вихідного струму	-20 — 50 °C
Температур при номінальному вихідному струмі	0 — 40 °C
Віброміцність	1 град
Вбудовані джерела живлення	10 В/25 мА, 24 В/80 мА
Протокол RS-485	Modbus RTU, FLN, Metasys; BACnet MSTP
Цифрові входи	4
Фазність вихідної напруги	3
Фазність вхідної напруги	3
Номінальний вихідний струм	3.7 A
Номінальний вхідний струм	4 A
Аналоговий вихід	2
Релейний вихід сигналу аварії	2
Короткочасна перевантажувальна здатність	135 %
Перевантажувальна здатність протягом 1 хв	110 %
Програмованих аналогових входу	2 B
Номінальна вихідна напруга	480 B
Номінальна вхідна змінна напруга	380 — 480 B
Максимальна вологість повітря (без конденсації)	0.95
Напруга	220 B
Клас захисту	IP X54
Фазність	1-фазний
Маса	5.3 кг
Споживана потужність	1.5 Вт
