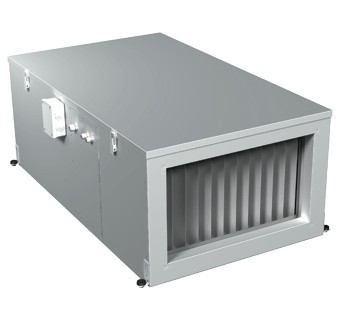

Припливна установка ВЕНТС ПА 02 Е

опис

Припливна установка ПА є повністю готовим вентиляційним агрегатом, що забезпечує фільтрацію, підігрів і подачу свіжого повітря в приміщення. Для забезпечення збалансованої вентиляції до агрегату ПА можна підключити витяжний агрегат серії ВА (оснащений такими ж вентиляторами, як і ПА), який буде працювати злагоджено з агрегатом.

корпус

Корпус виготовлений з алюмоцинкових сталевих листів, з звукоізоляцією з мінеральної вати товщиною 50 мм.

Фільтр

Для фільтрації припливного повітря в установці є вбудований фільтр зі ступенем очищення G4 (в якості опції - F7).

нагрівач

Установки ПА укомплектовані електричними нагрівачами.

вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягується з корпуса для огляду і чищення.

монтаж

Припливна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з Вибровставка або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних (над підвісною стелею, в ніші або відкритим способом). Всі електричні підключення виконуються через Клемник, розташовану в сполучній коробці. Припливні установки ПА оснащені кронштейнами для полегшення монтажу агрегату. Установку можна монтувати в будь-якому положенні, крім вертикального, коли потік повітря спрямований вниз (Тени не повинні перебувати під вентилятором). Необхідно передбачити можливість доступу до установки для сервісного обслуговування та чищення фільтра.

Управління та автоматика

Можливі два варіанти виконання установок:

1. Без управління, коли споживач самостійно визначає і підбирає необхідну систему автоматики.
2. З вбудованою системою управління і автоматики, яка дозволяє регулювати продуктивність вентилятора (3 швидкості), встановлювати температуру припливного повітря, контролювати стан (ступінь забруднення) фільтру. Крім того, система автоматики забезпечує активний захист ТЕНів калорифера від перегріву. Управляти установкою можна на відстані за допомогою пульта дистанційного керування.

Пульт дистанційного керування забезпечує

• включення / вимикання вентиляційної установки;
• можливість завдання необхідної витрати повітря;
• можливість завдання бажаної температури припливного повітря;
• відображення кімнатної температури;
• відображення несправностей (аварійної ситуації).

Функції управління та захисту ПА ... Е

• дистанційне вмикання і вимикання установки;
• установка необхідної температури повітря та підтримка заданої температури (управління калорифером за допомогою оптосімістори) за допомогою пульта управління;
• регулювання швидкості обертання вентилятора за допомогою пульта управління;
• відпрацювання необхідних алгоритмів при включенні і виключенні установки;
• робота установки по таймеру;
• активний захист від перегріву ТЕНів калорифера;
• виключення роботи електрокалорифера без включення вентилятора;
• захист електрокалорифера від перегріву (два термостата);
• контроль ступеня засмічення фільтра (датчик перепаду тиску).

Функціональні можливості

1. Автоматичне управління припливним повітряним клапаном РРВА.
2. Контроль і індикація забрудненості фільтра.
3. Плавне регулювання обертів вентилятора 3 ~ 380В (50Hz).
4. Підтримка заданої температури припливного повітря або температури в приміщенні.
5. Управління рідинним повітронагрівачем і контроль за його роботою.
6. Управління компресорно-конденсаторним блоком (ККБ) для систем з охолоджувачем.
7. Тон запуску витяжного вентилятора.
8. Можливість індивідуальної настройки всіх параметрів вентиляційної системи.
9. Зупинка системи по сигналу від щита пожежної сигналізації.

Опції до установок

габаритні розміри

Розміри	B	B1	B2	B3	H	H1	H2	L	L1
мм	500	520	689	646	300	320	447	1250	1212
