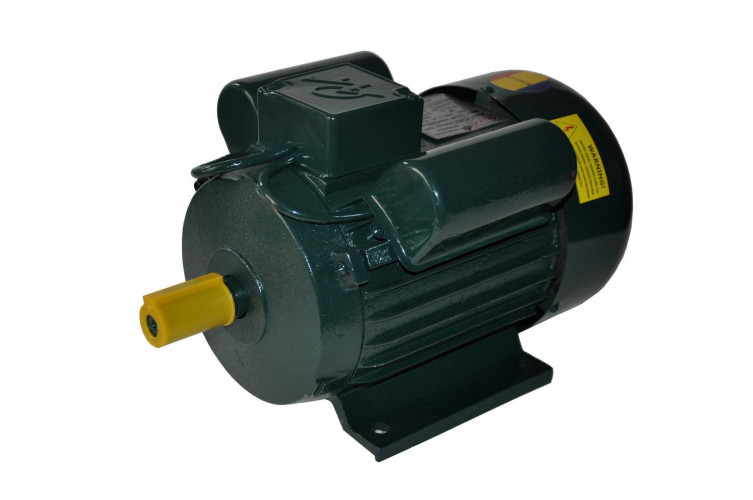

Однофазний електродвигун RL 100 L4 4 кВт 1500 об/хв

Застосування та призначення

Асинхронні однофазні електродвигуни змінного струму з короткозамкненим ротором RL 100 L4 призначені для обладнання електроприводів, різних механізмів у всіх галузях промисловості, побутової техніки (деревообробні верстати, компресори, насоси та ін.), приводах аграрного комплексу та побутових засобів малої механізації та ін.).

Принцип роботи та конструктивні особливості RL 100 L4

Відмінність однофазного двигуна RL 100 L4 від аналогічного загальнопромислового полягає в обмотці статора, яка однофазного двигуна є двофазна, а не трифазна. Одна з двох обмоток електродвигуна RL 100 L4 є робочою, тобто в процесі експлуатації саме вона перебуває під напругою та створює магнітне поле. Друга обмотка – пускова. Вона зміщена у просторі щодо першої на 90°. Пускова обмотка двигуна RL 100 L4 включається короткочасно для того, щоб тільки надати обертового руху ротору. Так як зміщення обмоток в просторі мало, для того щоб запустити однофазний електродвигун RL 100 L4, фаза пускової обмотки також зміщена щодо фази робочої обмотки за допомогою фазозсувного елемента - пускового конденсатора.

Наведених вище конструктивних особливостей достатньо, щоб однофазний двигун працював у нормальному режимі. Для того щоб підвищити пускові характеристики та стабілізувати роботу електродвигуна RL 100 L4 при різних навантаженнях, ланцюг робочої обмотки включають також конденсатор, який називається робочим. Однофазні двигуни із робочим конденсатором часто називають конденсаторними електродвигунами.
