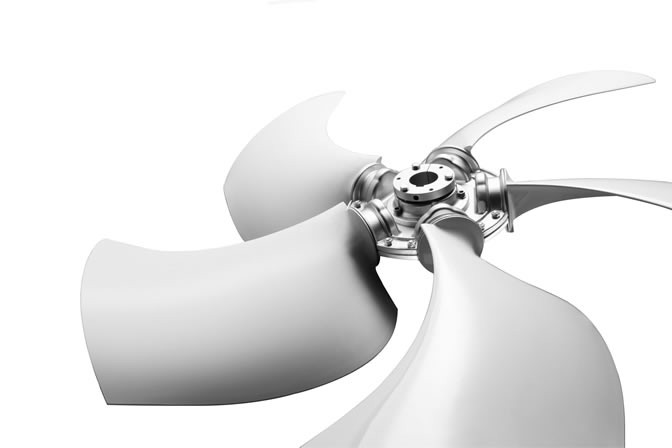

Вентилятор Multi-Wing серія W

1 Відгук

Немає в наявності

Код: 1019581

Ціна за запитом

Спосіб доставки

Нова Пошта

В течение 2 дней

Кур'єром по Києву

В течение 2 дней

Самовивіз

м.Київ, вул.Куренівська 18
Щоб забронювати товар, оформіть замовлення через сайт або за телефоном.

Спосіб оплати

Оплата Частинами

LiqPay

Оплата при отриманні

Безготівковий платіж

Вибране

Порівняння

Замовлення по телефону:+38 044 545-77-31

Покупці, які придбали Вентилятор Multi-Wing серія W, також купили

Алюмінієвий скотч ВЕНТС АЛТ 050/10

120 грн.

Опис

Застосування вентиляторів Multi-wing серії W:

Multi-wingвипускає лопаті для систем котушкового типу з порівняно невеликою витратою енергії і моторами, що працюють на низьких швидкостях. Також дані Імпелери можна ставити в високопродуктивних аеродинамічних установках - обладнання для просушування дерева, переносні радіатори і т.п. ВентиляториMulti-wing серії Wвідрізняються малою вагою, значною шириною і високою надійністю.

Сфера застосування:

Сільське господарство.
Підприємства промислового призначення.
Обприскувачі.
Охолодження для двигунів.
Витяжні вентилятори.
Радіатори.
Компресори.

Серія типу Wвключає в себе Імпелери, діаметр яких становитьвід 560мм до 2141ммВироби цієї серії здатні виконувати широкий перелік функцій. Це можливо завдяки тому, що використовується шість різних видів лопатей. В результаті майже для будь-якої системи вдається підібрати найбільш підходящу установку.

Конструкція вентиляторів Multi-wing серії W:

9 лопатей. Всі вони розрізняються між собою за розміром і конструкції. Кут нахилу регулюється.
Велика частина імпеллер доступна в двох варіантах - обертання проти годинникової і за годинниковою стрілкою.
Особлива система установки кута нахилу. Нахил варіюється від 20 до 50 градусів. У багатьох Імпелери можлива зміна кута нахилу - до 1 градуса.
7 втулок різних розмірів (3,4,5,6,8,10 і 13 лопатей, які встановлені симетрично). Кожна з втулок пропонується і в вільної, і у фіксованій конфігурації.
Унікальні цоколі втулок з алюмінію, які витримують великі навантаження. Такі цоколі широко застосовуються в стресовому обладнанні при високих температурах.

Для виготовлення елементів втулок використовується сплав силуміну - EN AC-Al Si12Cu1 (Fe). Вони відливаються в спеціальні форми під високим тиском. лопаті вентилятораMulti-wing серії Wвиконані з п'яти матеріалів: PAG, PPG, AL, PAGAS, PAGST. Завдяки використанню декількох матеріалів забезпечується різна швидкість і температура.

маркування	матеріал	діапазон температур
AL	алюміній	-60 ° C ... + 245 ° C
	Aluminium, EN AC-Al Si12Cu1 (Fe)
PAG	Поліамід укріплений скловолокном	-40 ° C ... + 120 ° C
	Glass Reinforced Polyamide
PAGAS	Поліамід укріплений скловолокном, противибухового	-40 ° C ... + 110 ° C
	Anti Static Glass Reinforced Polyamide
PAGI	Поліамід зміцненню скловолокном індустріального якості	-40 ° C ... + 110 ° C
	Glass Reinforced Polyamide, Industrial quality
PAGST	Поліамід укріплений скловолокном, стабілізірованноl конструкції	-40 ° C ... + 110 ° C
	Vibration Stabilised Glass Reinforced Polyamide
PPG	Поліпропілен посилений скловолокном	-10 ° C ... + 90 ° C
	Glass Reinforced Polypropylene

Профілі лопатей вентиляторів Multi-wing серії W:

аеродинамічний:5W, 6W, 7W, 9W
серповидний:1W, 2W, 3W
Широкий профіль:8W
реверсивний:TR11W

Аеродинамічні характеристики вентиляторів Multi-wing серії W:

Габаритні розміри вентиляторів Multi-wing серії W:

номер позиції в ступиці	d1	s	Тип лопаті
номер позиції в ступиці	d1	s	1W	2W	3W	5W	6W *	7W	8W	9W *	TR11W
3 - 5 LP	200	8	905-111	-	-	-	тисяча сто п'ятьдесят-вісім	-	1226	-	-
6	200	15,4	968-985	1240-1251	+1785	1120	1 232	1536	1300	+1785	1250
6 HP	274	15,4	-	-		1120	1250	-	-	1600	1250
8	380	15,4	1065-1082	1335-1355	1878-1890	1226	1338	1642	1406	+1891	1356
8 HP	380	15,4	-	-	-	1226	1356	-	-	1706	1356
10	470	17	1149-1165	1417-1444	1960-1981	1316	1428	тисячу сімсот тридцять дві	тисячу чотиреста дев'яносто шість	1981	тисяча чотиреста сорок шість
10 HP	470	17	-	-	-	1316	тисяча чотиреста сорок шість	-	-	1796	тисяча чотиреста сорок шість
13	630	25	1298-1311	1559-1592	2097-2144	1476	1588	+1892	1 656	2141	1606

Передня кромка v + 6
кут	15 °	20 °	25 °	30 °	35 °	40 °	45 °	50 °
1W	25	29	32	35	39	41 *	44 *	46 *
2W	38	43	47	52 *	56 *	59 *	63 *	65 *
3W	-	61	68	75	81	87	92	96
5W	-	33	39	45	51	57	62	67
6W	-	-	33	39	45	52	57	63
7W	-	25	30	36	42	47	52	57
8W	14	22	32	41	50	59	68	75
9W	-	30	37	45	52	59	66	72
TR11W	-	40	47	55	61	68	74	80

Задня кромка v + 6
кут	15 °	20 °	25 °	30 °	35 °	40 °	45 °	50 °
1W	43	50	58	65	74	85	95	108
2W	80	88	102	116	131	144	157	170
3W	-	126	148	170	192	213	232	250
5W	-	62	70	78	85	92	98	103
6W	-	-	68	78	86	95	102	109
7W	-	63	72	81	89	96	103	109
8W	49	58	66	74	81	88	94	100
9W	-	72	84	95	105	115	123	131
TR11W	-	40	47	55	61	68	74	80
