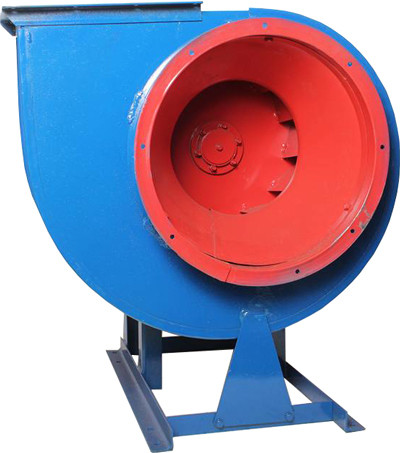

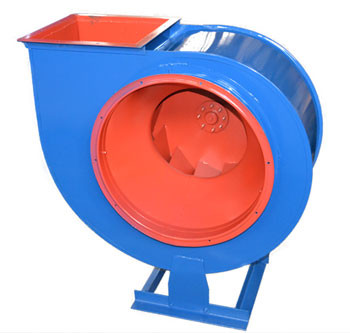

Вентилятор ВЦ 4-76 №8 ісп. №5 (пустотка)

0 Коментар

Характеристика

Тип вентилятора:

Низького тиску

Діаметр повітроводу:

Напруга:

380 B

Шумоізоляція корпусу:

Немає

Гранично-допустима темп-ра газових сумішей:

80 °C

Діапазон температур для експлуатації:

40 — 40 °C

Гранична концентрація бруду і пилу:

100

Дивитися все

Немає в наявності

Код: 1013093

Ціна за запитом

Спосіб доставки

Нова Пошта

В течение 4 дней

Кур'єром по Києву

В течение 4 дней

Самовивіз

м.Київ, вул.Куренівська 18
Щоб забронювати товар, оформіть замовлення через сайт або за телефоном.

Спосіб оплати

Оплата Частинами

LiqPay

Оплата при отриманні

Безготівковий платіж

Вибране

Порівняння

Замовлення по телефону:+38 044 545-77-31

Покупці, які придбали Вентилятор ВЦ 4-76 №8 ісп. №5 (пустотка), також купили

Алюмінієвий скотч ВЕНТС АЛТ 050/10

120 грн.

Опис

Вентилятори типу ВЦ 4-76 №8призначені для переміщення повітря і інших неагресивних газо-повітряних сумішей при температуріне вище 80 ° С, Що не викликають прискореної корозії матеріалів проточної частини вентилятора, що не містять іржі, липких і волокнистих речовин з запиленістю повітряне більше 0,1 г \ м3.

Вентилятори, виготовлені з алюмінієвих сплавів, застосовуються для витяжки в приміщеннях містять газо і пароповітряні вибухонебезпечні або прискорюють корозію повітряні суміші.

Загальна інформація про вентиляторі ВЦ 4-76 №8:

радіальний
низького тиску
одностороннє всмоктування
Спіральний поворотний корпус
Кількість лопаток - 12 шт
Лопатки загнуті назад
Напрямок обертання - праве або ліве
варіація розміріввід №2,5 до №20

Положення корпусу вентилятора

Вид з боку всмоктування

Вентилятори ВЦ 4-76 №8 виготовляються відповідно до ТУ У 29.2-00909779-002-2009:

з вуглецевої сталі
з нержавіючої сталі
з різнорідних металів
з алюмінієвих сплавів

Вентилятори ВЦ 4-76 №8 застосовуються:

в системах кондиціонування повітря
в системах вентиляції
в системах повітряного опалення
для інших санітарно-виробничих цілей

Допустима вібрація вентилятора - до 5 мм / с

Комплектація і принцип роботи відцентрового вентилятора ВЦ 4-76 №8

Вентилятор ВЦ 4-76 №8 складається з таких основних вузлів:

спіральний корпус
робоче колесо
станина
колектор

Робоче колесо складається з переднього і заднього дисків, 12 листових лопаток і маточини.Лопатки робочого колеса приварені до заднього диску.

станина вентилятора- зварна. Підстава має отвір для установки на віброізолятори або фундамент. На станині кріпляться електродвигун і кожух.

Колектор конічної форми для підведення повітря до робочого колеса закріплений на вхідному патрубку. Перекриття між колектором і переднім диском робочого колеса регулюється осьовим переміщенням колектора у вхідному патрубку.

Повітря шляхом передачі йому енергії лопаток робочого колеса надходить у вентилятор під впливом відцентрової сили під кутом 90 градусів і надходить в радіальному напрямку в равлика спірального корпусу; в равлику, переміщаючись по спірально-образному корпусу, під тиском, направляється через вихлоп вентилятора.

Габаритні і приєднувальні розміри вентилятора ВЦ 4-76 №8

Положення корпусу вентилятора

Вид з боку всмоктування

Габаритні і приєднувальні розміри вентилятора ВЦ 4-76 №8

Аеродинамічні характеристики вентиляторів ВЦ 4-76 №8

Умовні позначення

D - діаметр робочого колеса, мм
Dн - номінальний діаметр робочого колеса, мм
Pv - повний тиск, Па
Nу - установча потужність, кВт
n - частота обертання робочого колеса, об / хв
? - ККД

Діаметр робочого колеса
зменшений		номінальний	збільшений
D / Dн = 0.9	D / Dн = 0.95	D / Dн = 1	D / Dн = 1.05	D / Dн = 1.1

Характеристики

Тип вентилятора	Низького тиску
Діаметр повітроводу	800 мм
Напруга	380 B
Шумоізоляція корпусу	Немає
Гранично-допустима темп-ра газових сумішей	80 °C
Діапазон температур для експлуатації	40 — 40 °C
Гранична концентрація бруду і пилу	100
Допустима вібрація вентилятора	5
Виконання	5
Матеріал корпуса	Сталь
Країна виробник	Україна
Гарантія (міс.)	12
