Вентилятор ВЦП 6-45 №4 ісп. №5 (пустотка)

Пиловий вентилятор ВЦП 6-45 №4призначений для переміщення вибухобезпечних неабразивних пилогазоповітряних сумішей, що мають температуру повітряне вище 80 ° С, Агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря; що не містять липких речовин і волокнистих матеріалів. Вміст механічних домішок в переміщуваної середовищі до1000000 мг / м3 (1 кг / м3).

Вентилятор пиловий ВЦП 6-45 №4призначений для видалення стружки, металевого пилу від верстатів, в санітарно-технічних і виробничих цілях в стаціонарних условіях.Вентілятори виготовляються відповідно до ТУ 22-4577-79 і виконаний по конструкційної схемою згідно ГОСТ 5976-73.

Спіральний корпус представляє собою нероз'ємну конструкцію.

До передньої стінки корпусу кріпиться циліндричний вхідний патрубок з фланцем. Вихідний патрубок приварений до корпусу. Зазор між вхідним патрубком і робочим колесом регулюється.

Колесо робоче зварне, складається з 8 радіально розташованих прямих лопаток, маточини і двох зірочок.

Вентилятори ВЦП 6-45 №4випускаються правого і лівого обертання згідно ГОСТ 10616. Напрямок обертання вентиляторів визначається з боку вхідного патрубка: за годинниковою стрілкою - праве обертання; проти годинникової стрілки - ліве обертання.

Вентилятори виготовляються по 1, 3, 5 конструкційної схемою згідно ГОСТ 5976 - за бажанням замовника.

Принцип роботи вентилятораВЦП 6-45 №4полягає в переміщенні повітря за рахунок передачі йому енергії обертання робочого колеса, насадженого на вал і отримує обертання від двигуна.

При обертанні робочого колеса повітряна суміш, що надходить в канали між лопатками колеса, під дією відцентрової сили рухається до периферії робочого колеса і направляється в вихідну частину корпусу.

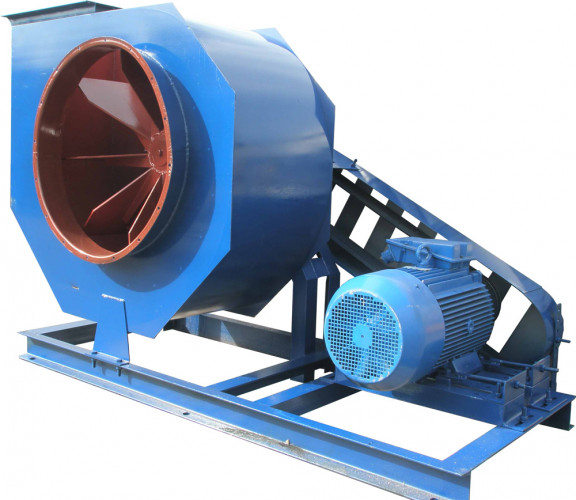

Вид з боку всмоктування
