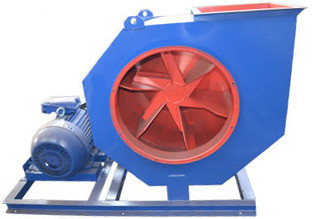

Вентилятор ВЦП 7-40 №6,3 ісп. №5 (пустотка)
Покупці, які придбали Вентилятор ВЦП 7-40 №6,3 ісп. №5 (пустотка), також купили
Опис
Призначення пилового вентилятора ВЦП 7-40 №6,3
Пиловий вентилятор ВЦП 7-40 №6,3призначений для переміщення вибухобезпечних неабразивних пилогазоповітряних сумішей, що мають температуру повітряне вище 80 ° С, Агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря; що не містять липких речовин і волокнистих матеріалів. Вміст механічних домішок в переміщуваної середовищі до1000000 мг / м3 (1 кг / м3).
Вентилятор пиловий ВЦП 7-40 №6,3призначений для видалення стружки, металевого пилу від верстатів, в санітарно-технічних і виробничих цілях в стаціонарних условіях.Вентілятори виготовляються відповідно до ТУ 22-4577-79 і виконаний по конструкційної схемою згідно ГОСТ 5976-73.
Загальна інформація про вентилятори пилових ВЦП 7-40 №6,3
- одностороннього всмоктування;
- корпус спіральний поворотний;
- вперед загнуті лопатки;
- кількість лопаток -6 шт;
- напрямок обертання - праве і ліве;
- схема виконання:№ 5(Клиноременную виконання) - з використанням клинопасової передачі (клинові ремені, провідний і ведений шківи);
- матеріал виготовлення: вуглецева сталь;
- вентилятори виготовляються відповідно до ТУ 22-4577-79.
Сфера застосування пилових вентиляторів ВЦП 7-40 №6,3
- в системах пилоочисного установок;
- в системах пневмотранспорту;
- для видалення деревного пилу і стружки від деревообробних верстатів;
- для видалення металевого пилу і стружки від металообробних верстатів;
- в інших санітарно-технічних і виробничих цілях.
Вентилятори пилові ВЦП 7-40 №6,3 виготовляються:
- з вуглецевої сталі
- з нержавіючої сталі
- з різнорідних матеріалів
- з алюмінієвих сплавів
Пристрій пилового вентилятора ВЦП 7-40 №6,3, основні складальні одиниці і принцип роботи
Корпус (обичайка) ВЦП 7-40 №6,3
Спіральний корпус представляє собою нероз'ємну конструкцію.
До передньої стінки корпусу кріпиться циліндричний вхідний патрубок з фланцем. Вихідний патрубок приварений до корпусу. Зазор між вхідним патрубком і робочим колесом регулюється.
Робоче колесо вентилятора ВЦП 7-40 №6,3
Колесо робоче зварне, складається з 6 радіально розташованих прямих лопаток, маточини і двох зірочок.
Привід вентилятора здійснюється від двигуна через клиноременную передачу. Шківи та паси передачі закриті огорожею.
корпус вентилятораВЦП 7-40 №6,3і двигун змонтовані на загальній рамі, яка являє собою зварену конструкцію, виконану з швелерів і куточків, виконану з швелерів і куточків. На рамі є отвори для установки на фундамент.
Робоче колесо і шківи посаджені на призматичні шпонки, зміщення їх уздовж осі вала попереджається за допомогою торцевих, стопорних шайб і болтів.
Пилогазоповітряних суміш надходить через вхідний патрубок вентилятора, захоплюється робочим колесом і по спіральному корпусу відводиться в вихідний патрубок.
Положення корпусу вентилятора
Вид з боку всмоктування
Умовні позначення
- Pv - повний тиск, Па
- Q - продуктивність, тис. М3 / год
- Nу - установча потужність, кВт
- n - частота обертання робочого колеса, об / хв
- ? - ККД
Характеристики
Тип вентилятора | Пилові |
Діаметр повітроводу | 630 мм |
Напруга | 380 B |
Шумоізоляція корпусу | Немає |
Гранично-допустима темп-ра газових сумішей | 80 °C |
Гранична концентрація бруду і пилу | 1000000 |
Виконання | 5 |
Матеріал корпуса | Сталь |
Країна виробник | Україна |
Гарантія (міс.) | 12 |
