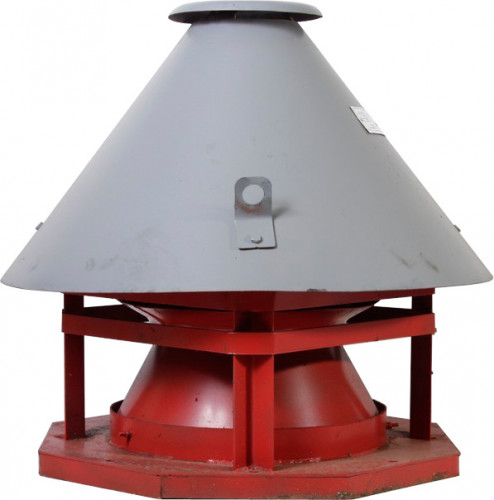

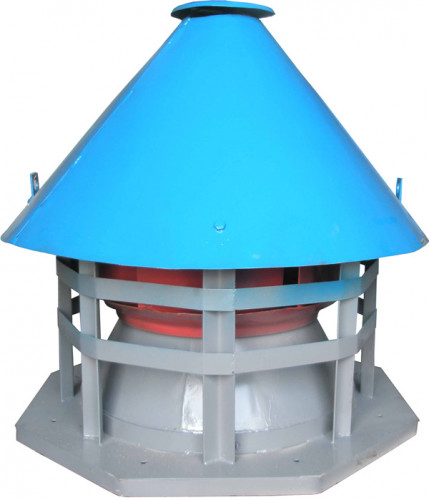

Вентилятор ВКР №12,5 ісп. №1 (пустотка)

Вентилятори дахові радіальні ВКР №12,5використовуються для вентиляції приміщень і призначені для монтажу на даху будівель. Повітроводи, що приєднується до вентилятора, випускаються діаметромвід 315 до 1300 мм. Монтується на дахах різних типів, а також у вентиляційній шахті, яка розташована вертикально.

Даховий вентилятор ВКР №12,5 призначенийдля видалення з приміщень промислових і громадських будівель повітря та інших невибухонебезпечних газоповітряних сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря при температурівище 50 ° С.Кількість пилу, а також твердих, липких і волокнистих домішок в газовій суміші не повинно перевищувати0,1 г \ м3.

Вентилятор даховий ВКР №12,5можуть експлуатуватися при температурівід -40 ° С до + 40 ° Сабодо + 45 ° Сдля вентиляторів тропічного виконання, в умовах помірного клімату 2-ої категорії розміщення. При захисті двигуна від впливу прямих сонячних променів і атмосферних впливів допускається 1-я категорія розміщення.

Даховий радіальний вентилятор ВКР №12,5 виконаний по конструкторської схемою з виходом переміщуваного середовища в сторони. Вентилятор складається з радіального вентилятора, ковпака і підстави.

Корпус зварюється з листового і сортового сталевого прокату. Корпус може бути лівого і правого обертання. Поверхні робочого колеса і спірального корпусу, що стикаються з переміщуваним середовищем, утворюють проточну порожнину. Призначення корпусу - формування потоків всмоктування і нагнітання.

Конструкція робочого колеса має 12 загнутих назад лопаток. Лопатки кріпляться електрозварюванням до диска. Матеріал диска і лопаток - листова сталь, втулки - сірий чавун. Призначення колеса - створити розрядження в зоні всмоктування і надлишковий тиск у зоні нагнітання. Робоче колесо може бути правого і лівого обертання.

Конструктивне виконання вентилятора дахового ВКР №12,5 дозволяє з легкістю встановлювати його на дахах, фасадах, і інших горизонтальних поверхнях. Захисне укриття запобігає потраплянню дощу та інших рідких речовин всередину вентилятора щоб уникнути пошкодження і виведення з ладу агрегата.

Працювати вентилятор може як при підключенні до вентиляційних каналів, так і безпосередньо - без них. На вентиляторі також присутні петлі для гаків, за допомогою них вентилятор можна з легкістю переміщати на велику висоту і робити установку.

Вентилятор даховий ВКР №12,5слід встановлювати тільки на добре підготовлену поверхню, яка повинна бути рівною, не містити сторонніх предметів, які могли б вплинути на подальшу експлуатацію вентилятора.

Вентилятори дахові ВКР №12,5 використовуються
