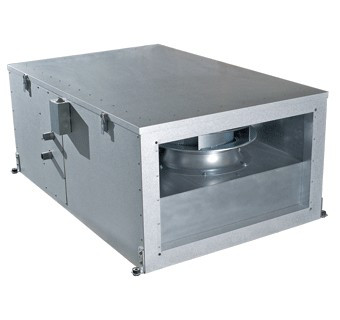

Витяжна установка ВЕНТС ВА 03

опис

Витяжна установка ВА є повністю готовим вентиляційним агрегатом, що забезпечує витяжку відпрацьованого повітря з приміщення. Продуктивність - до 4450 м³/ Ч. Для забезпечення збалансованої вентиляції агрегат ВА рекомендується використовувати спільно з агрегатами серії ПА.

корпус

Корпус виготовлений з алюмоцинкових сталевих листів, з звукоізоляцією з мінеральної вати товщиною 50 мм.

вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягується з корпуса для огляду і чищення.

монтаж

Припливна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з Вибровставка або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних (над підвісною стелею, в ніші або відкритим способом). Всі електричні підключення виконуються через Клемник, розташовану в сполучній коробці. Припливні установки ПА оснащені кронштейнами для полегшення монтажу агрегату. Установку можна монтувати в будь-якому положенні, крім вертикального, коли потік повітря спрямований вниз (Тени не повинні перебувати під вентилятором). Необхідно передбачити можливість доступу до установки для сервісного обслуговування та чищення фільтра.

Приналежності до витяжних установок:

Розміри	B	B1	B2	B3	H	H1	H2	L	L1
мм	600	620	787	745	350	370	500	696	657
