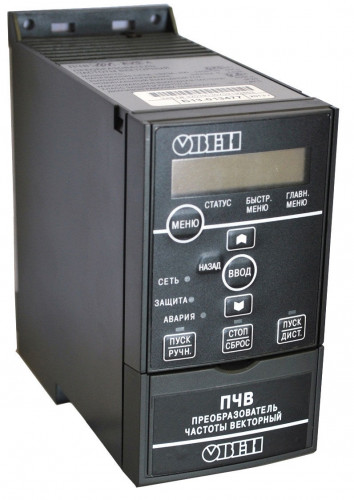

Перетворювач частоти Овен ПЧВ103-4К0-В

Brand:

Овен

0 Коментар

Characteristics

Бренд:

Овен

Максимальна довжина неекранованого кабелю двигуна:

50 м

Максимальна довжина екранованого кабелю двигуна:

15 м

Температура при зберіганні і транспортуванні:

-20 — 70 °C

Температур зі зниженням вихідного струму:

-10 — 50 °C

Температур при номінальному вихідному струмі:

0 — 40 °C

Віброміцність:

0.7 град

Дивитися все

Немає в наявності

Код: 1019528

Ціна за запитом

Спосіб доставки

Нова Пошта

В течение 2 дней

Кур'єром по Києву

В течение 2 дней

Самовивіз

м.Київ, вул.Куренівська 18
Щоб забронювати товар, оформіть замовлення через сайт або за телефоном.

Спосіб оплати

Оплата Частинами

Онлайн оплата

Оплата при отриманні

Безготівковий платіж

Вибране

Порівняння

Замовлення по телефону:+38 044 545-77-31

Опис

Застосування перетворювача частоти ОВЕН ПЧВ103-4К0-В:

Перетворювач частоти векторний ОВЕН ПЧВ103-4К0-Впризначений для управління частотою обертання асинхронних двигунів в складі приводів для роботи в промислових установках, системах опалення, вентиляції та кондиціонування повітря.

Переваги перетворювача частоти ОВЕН ПЧВ103-4К0-В:

Знімна локальна панель оператора, з РКІ дисплеєм і вбудованим потенціометром, дозволяє виробляти програмування і оперативну настройку параметрів перетворювачаОВЕН ПЧВ103-4К0-В, В режимі «гаряче підключення»
Вихідні інвертори виконані на базі новітніх IGBT-модулів «SEMIKRON»
Конструкція інтелектуальної системи охолодження дозволяє знизити температуру перегріву силових компонентів вбудованим вентилятором і способом «холодна плита»

Функції перетворювача частоти ОВЕН ПЧВ103-4К0-В:

Алгоритм управління: частотний (U / F) і векторний (V +)
Автоматична адаптація двигуна (автоматичне вимірювання і запис актуальних параметрів двигуна для використання в алгоритмах управління)
Захист від аварійних режимів, по напрузі, струму, температурі, ізоляції
Управління групою двигунів
Робота з декількома наборами параметрів, (для декількох режимів роботи або електродвигунів)
Копіювання наборів, (програмування декількох приводів за допомогою однієї локальної панелі оператора)
Ручне керування, (вбудований потенціометр на локальній панелі оператора)
Інтерфейс RS-485
Вбудований алгоритм оптимізації енергоспоживання
моніторинг енергоспоживання
індикація параметрів
Виконання логічних операцій вбудованим ПЛК
Автоматичний пошук частоти обертання.
Вибір параметрів «Розгін / Гальмування»
Програмування S- образної характеристики швидкості
Програмування ПІ - регулятора
Журнал відмов, рахунок подій
Управління механічним гальмом
пароль доступу

Схема електричних з'єднань ОВЕН ПЧВ103-4К0-В:

Клеми управління в конфігураціях PNP і заводських установках параметрів приладу

Гальмівний резистор слід підключити до клем 04 (BR-) і 05 (UDC / BR +).

Увага!Між клемами 05 (UDC + / BR +) і 06 (UDC); може бути присутнім напруга до 850 В. Між цими клемами немає захисту від короткого замикання!

Габаритні розміри перетворювача частоти ОВЕН ПЧВ103-4К0-В:

Модель	Розміри, мм
Модель	A	a	B	b	C
ПЧВ103-4К0-В	239	226	90	69	194

Характеристики

Бренд	Овен
Максимальна довжина неекранованого кабелю двигуна	50 м
Максимальна довжина екранованого кабелю двигуна	15 м
Температура при зберіганні і транспортуванні	-20 — 70 °C
Температур зі зниженням вихідного струму	-10 — 50 °C
Температур при номінальному вихідному струмі	0 — 40 °C
Віброміцність	0.7 град
Вбудовані джерела живлення	0 В/15 мА, 24 В/130 мА
Протокол RS-485	Modbus RTU
Імпульсні виходи	1
Цифрові входи	5
Фазність вихідної напруги	3
Фазність вхідної напруги	3
Номінальний вихідний струм	8.9 A
Номінальний вхідний струм	14.4 A
Аналоговий вихід	1
Релейний вихід сигналу аварії	1
Перевантажувальна здатність протягом 1 хв	150 %
Програмованих аналогових входу	2 B
Номінальна вихідна напруга	480 B
Номінальна вхідна змінна напруга	380 — 480 B
Максимальна вологість повітря (без конденсації)	0.95
Габаритні розміри	239 × 90 × 194 мм
Напруга	380 B
Клас захисту	IP X20
Фазність	3-фазний
Маса	3 кг
Споживана потужність	4 Вт
Частота току	50 Гц
