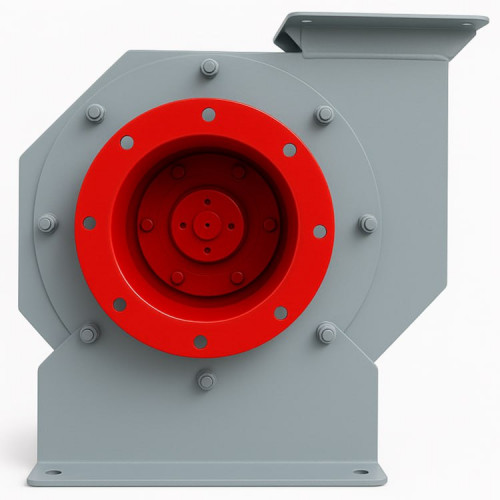

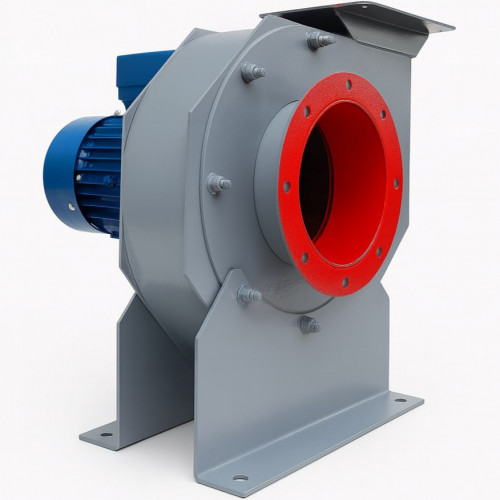

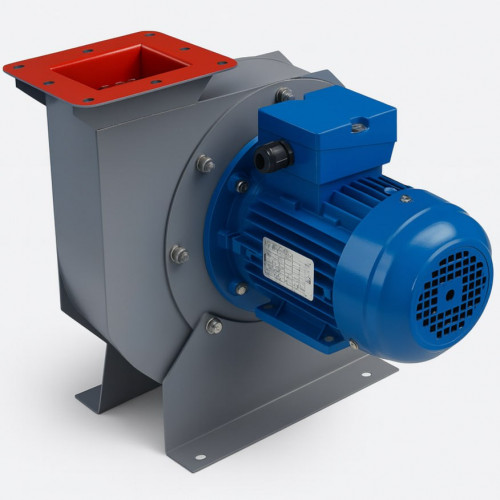

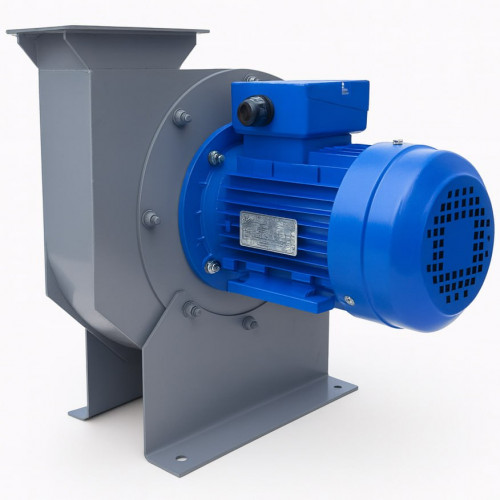

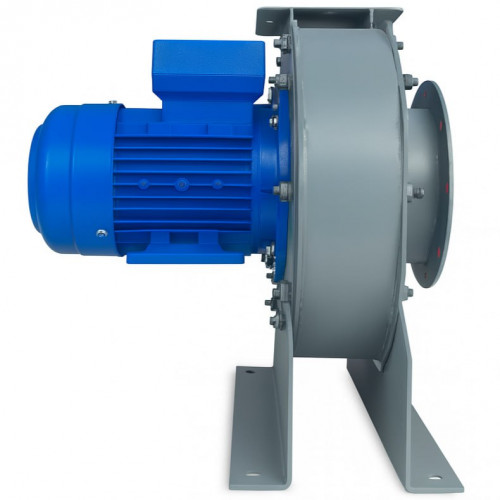

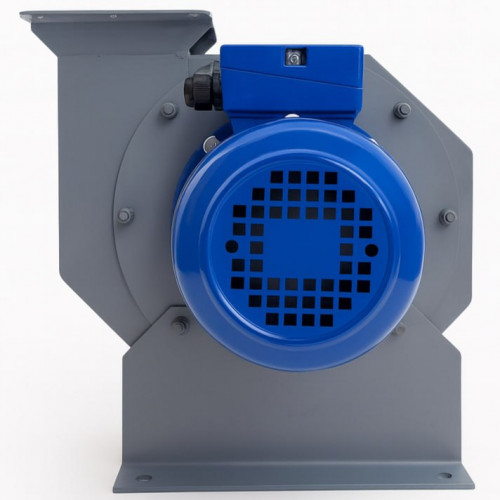

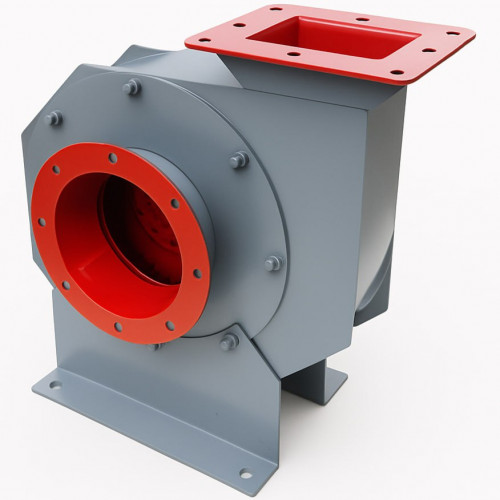

Вентилятор високого тиску ВЦ 10-28 №2,5 (1,1 /3000), ісп. №1

Характеристики
Тип вентилятора:
Високого тиску
Діаметр повітроводу:
Потужність:
Частота обертання, об/хв:
Продуктивність:
1050 — 1050 м3/ч
Повний тиск:
1400 — 1400 Па
Напруга:
380 B
Дивитися все
В наявності
Код: 10001161119302
10 568 грн.
Кількість:
Мощность электродвигателя, кВт
Інформація про доставку
Спосіб доставки
Нова Пошта
В течение 2 дней
Кур'єром по Києву
В течение 2 дней
Самовивіз
м.Київ, вул.Куренівська 18
Щоб забронювати товар, оформіть замовлення через сайт або за телефоном.
Спосіб оплати
Оплата Частинами
Онлайн оплата
Оплата при отриманні
Безготівковий платіж
Вибране
Порівняння
Замовлення по телефону:+38 044 545-77-31
Покупці, які придбали Вентилятор високого тиску ВЦ 10-28 №2,5 (1,1 /3000), ісп. №1, також купили
Опис

Вентилятори ВЦ 10-28 №2,5 (1,1 /3000)(ВР 200-28) призначені для переміщення повітря і інших газоповітряних сумішей агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, температуроюдо 80 ° С, Що не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок у кількостяхбільше 0,1 г / м2.

Вентилятори ВЦ 10-28 №2,5 (1,1 /3000) можна експлуатувати в макрокліматіческіх районах з помірним «У» і тропічним «Т» кліматом 2-ї категорії розміщення поГОСТ 15150-69. При забезпеченні захисту електродвигуна від атмосферних опадів, допускається експлуатувати вентилятори в умовах помірного клімату 1-ї категорії розміщення. Температура навколишнього середовища від -40 ° С до 40 ° Сабо45 ° Сдля вентиляторів тропічного виконання.

Загальна інформація про ВЦ 10-28 №2,5 (1,1 /3000) (ВР 200-28)
  • одностороннього всмоктування
  • Корпус спіральний поворотний
  • Вперед загнуті лопатки
  • Кількість лопаток - 48
  • Напрямок обертання - праве і ліве
  • Прямий і ремінний привід

Виготовляються ВЦ 10-28 №2,5 (1,1 /3000) відповідно до ТУ У 29.2-00909779-002: 2009
  • з вуглецевої сталі
  • з нержавіючої сталі
  • з різнорідних металів
  • з алюмінієвих сплавів

Застосовуються ВЦ 10-28 №2,5 (1,1 /3000) (ВР 200-28)
  • в системах промислової вентиляції
  • в вентиляційних системах зернових елеваторів і глибоких шахт
  • для подачі повітря в установки пневмотранспорту ежекційні типу
  • для подачі повітря в вагранки, печі
  • для подачі стисненого повітря у форсунку спалювання рідкого палива в зерносушарках
  • для інших санітарно-виробничих цілей

Положення корпусу вентилятора

Вид з боку всмоктування


Допустима вібрація вентилятора - до 5 мм / с

Комплектація і принцип роботи вентилятора високого тиску ВЦ 10-28 №2,5 (1,1 /3000)

Вентилятор ВЦ 10-28 №2,5 (1,1 /3000) складається з таких основних вузлів:
  • робоче колесо;
  • корпус спіральний;
  • електродвигун АІР 71 В2 1,1 кВт 3000 об. /хв;
  • патрубок вхідний;
  • підшипниковий вузол (ходова частина);
  • станина;
  • рама;

Конструкція робочого колеса- турбінного типу, має 48 лопаток. Лопатки кріпляться електрозварюванням до переднього і заднього дисків. Задній диск кріпиться до втулки (ступиці) за ліпленнями. Матеріал дисків і лопаток - Листова сталь, втулки - сірий чавун. Призначення колеса - створити розрядження в зоні всмоктування і надлишковий тиск у зоні нагнітання. Робоче колесо може бути правого і лівого обертання.

Корпус спіральний зварюється з листового і сортового сталевого прокату. Спіральний корпус може бути лівого і правого обертання. Поверхні робочого колеса і спірального корпусу, що стикаються з переміщуваним середовищем, утворюють проточну порожнину. Призначення корпусу - формування потоків всмоктування і нагнітання.

Габаритні і приєднувальні розміри вентилятора ВЦ 10-28 №2,5 (1,1 /3000)




Положення корпусу вентилятора

Вид з боку всмоктування


Габаритні і приєднувальні розміри вентилятора ВЦ 10-28 №2,5 (1,1 /3000)




Технічні характеристики вентиляторів ВЦ 10-28 №2,5 (1,1 /3000)

Умовні позначення
  • D - діаметр робочого колеса, мм
  • Dн - номінальний діаметр робочого колеса, мм
  • Pv - повний тиск, Па
  • Nу - установча потужність, кВт
  • n - частота обертання робочого колеса, об / хв
  • ? - ККД


Аеродинамічні характеристики вентиляторів ВЦ 10-28 №2,5 (1,1 /3000)

Характеристики
Тип вентилятора
Високого тиску
Діаметр повітроводу
250 мм
Потужність
1.1 КВ
Частота обертання, об/хв
3000
Продуктивність
1050 — 1050 м3/ч
Повний тиск
1400 — 1400 Па
Напруга
380 B
Шумоізоляція корпусу
Немає
Гранично-допустима темп-ра газових сумішей
80 °C
Діапазон температур для експлуатації
40 — 40 °C
Гранична концентрація бруду і пилу
100
Допустима вібрація вентилятора
5
Виконання
1
Матеріал корпуса
Сталь
Маса
24.1 кг
Країна виробник
Україна
Гарантія (міс.)
12
Макс. темп. переміщуваного повітря
80 °C
