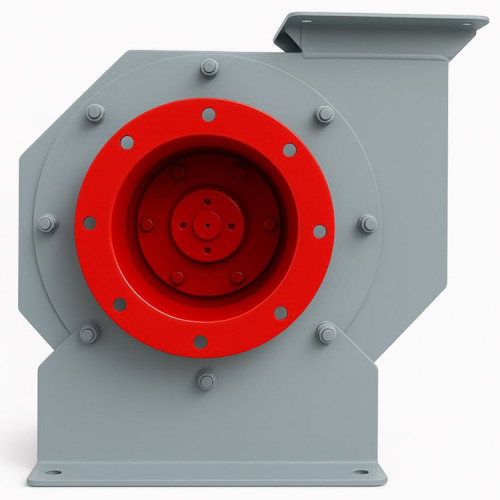

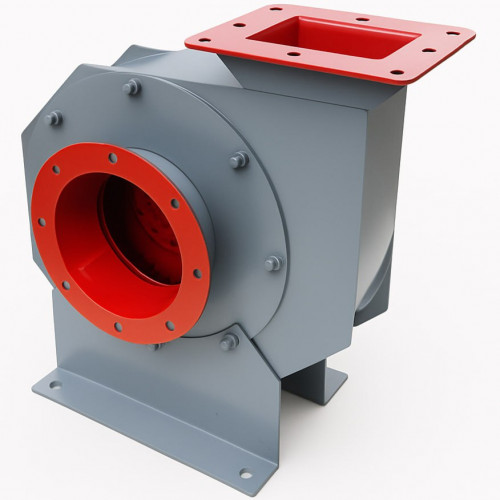

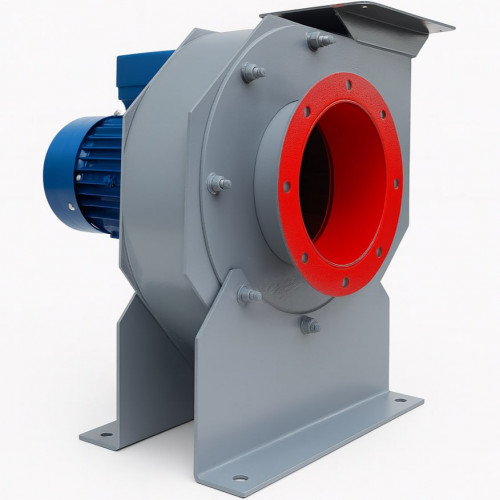

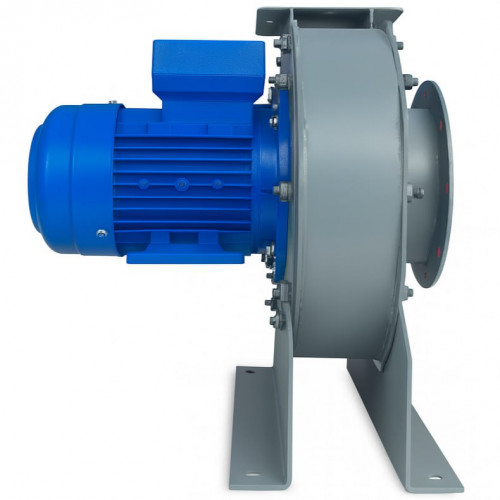

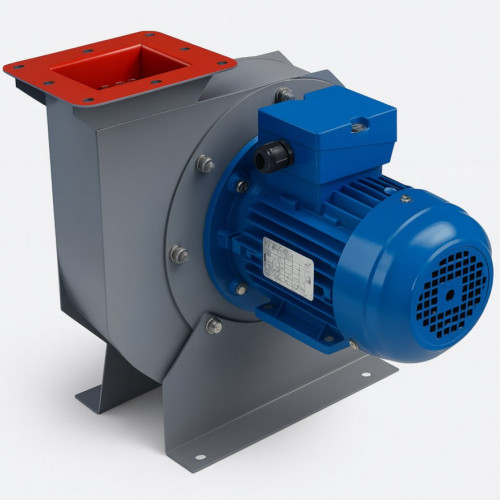

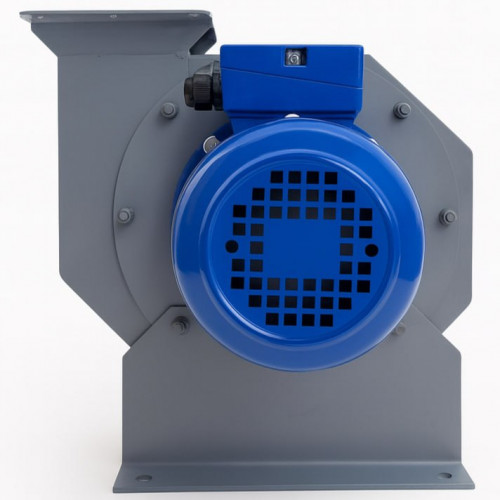

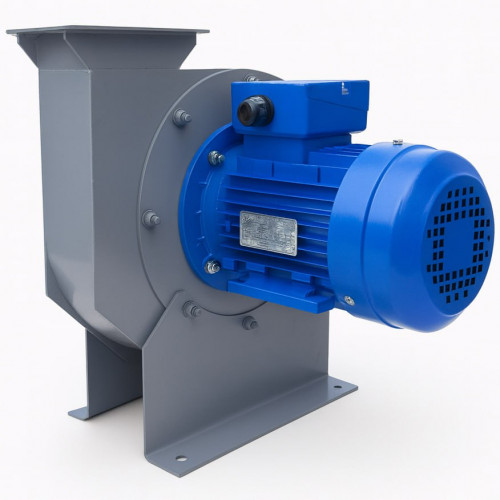

Вентилятор високого тиску ВЦ 10-28 №3,15 (3,0 /3000), вик. №1
Покупці, які придбали Вентилятор високого тиску ВЦ 10-28 №3,15 (3,0 /3000), вик. №1, також купили
Опис
Вентилятори ВЦ 10-28 №3,15 (3,0 /3000)(ВР 200-28) призначені для переміщення повітря і інших газоповітряних сумішей агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, температуроюдо 80 ° С, Що не містять липких речовин, волокнистих матеріалів, а також пилу та інших твердих домішок у кількостяхбільше 0,1 г / м2.
Вентилятори ВЦ 10-28 №3,15 (3,0 /3000) можна експлуатувати в макрокліматіческіх районах з помірним «У» і тропічним «Т» кліматом 2-ї категорії розміщення поГОСТ 15150-69. При забезпеченні захисту електродвигуна від атмосферних опадів, допускається експлуатувати вентилятори в умовах помірного клімату 1-ї категорії розміщення. Температура навколишнього середовища від -40 ° С до 40 ° Сабо45 ° Сдля вентиляторів тропічного виконання.
Загальна інформація про ВЦ 10-28 №3,15 (3,0 /3000) (ВР 200-28)
- одностороннього всмоктування
- Корпус спіральний поворотний
- Вперед загнуті лопатки
- Кількість лопаток - 48
- Напрямок обертання - праве і ліве
- Прямий і ремінний привід
Виготовляються ВЦ 10-28 №3,15 (3,0 /3000) відповідно до ТУ У 29.2-00909779-002: 2009
- з вуглецевої сталі
- з нержавіючої сталі
- з різнорідних металів
- з алюмінієвих сплавів
Застосовуються ВЦ 10-28 №3,15 (3,0 /3000) (ВР 200-28)
- в системах промислової вентиляції
- в вентиляційних системах зернових елеваторів і глибоких шахт
- для подачі повітря в установки пневмотранспорту ежекційні типу
- для подачі повітря в вагранки, печі
- для подачі стисненого повітря у форсунку спалювання рідкого палива в зерносушарках
- для інших санітарно-виробничих цілей
Положення корпусу вентилятора
Вид з боку всмоктування
![](/wa-data/public/shop/img/products_pictures_old/provent/vent/polozhenie-korpusa-ventilyatorov-vvd.jpg)
Допустима вібрація вентилятора - до 5 мм / с
Комплектація і принцип роботи вентилятора високого тиску ВЦ 10-28 №3,15 (3,0 /3000)
Вентилятор ВЦ 10-28 №3,15 (3,0 /3000) складається з таких основних вузлів:
- робоче колесо;
- корпус спіральний;
- електродвигун АІР 90 L2 3 кВт 3000 об. / хв;
- патрубок вхідний;
- підшипниковий вузол (ходова частина);
- станина;
- рама;
Конструкція робочого колеса- турбінного типу, має 48 лопаток. Лопатки кріпляться електрозварюванням до переднього і заднього дисків. Задній диск кріпиться до втулки (ступиці) за ліпленнями. Матеріал дисків і лопаток - Листова сталь, втулки - сірий чавун. Призначення колеса - створити розрядження в зоні всмоктування і надлишковий тиск у зоні нагнітання. Робоче колесо може бути правого і лівого обертання.
Корпус спіральний зварюється з листового і сортового сталевого прокату. Спіральний корпус може бути лівого і правого обертання. Поверхні робочого колеса і спірального корпусу, що стикаються з переміщуваним середовищем, утворюють проточну порожнину. Призначення корпусу - формування потоків всмоктування і нагнітання.
Габаритні і приєднувальні розміри вентилятора ВЦ 10-28 №3,15 (3,0 /3000)
![](/wa-data/public/shop/img/products_pictures_old/provent/vent/vc_10-28_3_15_scheme.png)
![](/wa-data/public/shop/img/products_pictures_old/provent/vent/vc_10-28_3_15_table.png)
Положення корпусу вентилятора
Вид з боку всмоктування
![](/wa-data/public/shop/img/products_pictures_old/provent/vent/polozhenie-korpusa-ventilyatorov-vvd.jpg)
Габаритні і приєднувальні розміри вентилятора ВЦ 10-28 №3,15 (3,0 /3000)
![](/wa-data/public/shop/img/products_pictures_old/provent/vent/vc_10-28_3_15_scheme.png)
![](/wa-data/public/shop/img/products_pictures_old/provent/vent/vc_10-28_3_15_table.png)
Технічні характеристики вентиляторів ВЦ 10-28 №3,15 (3,0 /3000)
Умовні позначення
- D - діаметр робочого колеса, мм
- Dн - номінальний діаметр робочого колеса, мм
- Pv - повний тиск, Па
- Nу - установча потужність, кВт
- n - частота обертання робочого колеса, об / хв
- ? - ККД
![](/wa-data/public/shop/img/products_pictures_old/provent/vent/vc_10-28_3_15_aero.png)
Характеристики
Тип вентилятора | Високого тиску |
Діаметр повітроводу | 315 мм |
Потужність | 3 КВ |
Частота обертання, об/хв | 3000 |
Продуктивність | 2200 — 2200 м3/ч |
Повний тиск | 2750 — 2750 Па |
Напруга | 380 B |
Шумоізоляція корпусу | Немає |
Гранично-допустима темп-ра газових сумішей | 80 °C |
Діапазон температур для експлуатації | 40 — 40 °C |
Гранична концентрація бруду і пилу | 100 |
Допустима вібрація вентилятора | 5 |
Виконання | 1 |
Матеріал корпуса | Сталь |
Маса | 55.5 кг |
Країна виробник | Україна |
Гарантія (міс.) | 12 |
Макс. темп. переміщуваного повітря | 80 °C |
