Вентилятор ВЦ 14-46 №2 (0,55 /1500)
Покупці, які придбали Вентилятор ВЦ 14-46 №2 (0,55 /1500), також купили
Опис
Застосування і призначення вентилятора ВЦ 14-46 №2 (0,55 /1500)
Вентилятор радіальний середнього давденія ВЦ 14-46 №2 (0,55 /1500)призначається для переміщення газо-повітряних сумішей з агресивністю, порівнянної з агресивністю повітря, температуроюне вище 80 ° Cі загальноїзапиленістю менш 0,1 г / м3. Вентилятор може виготовлятися увибухозахищеному виконанні, Що робить можливим його застосування для переміщення вибухонебезпечних сумішейкатегорій IIА і IIВ.
Вентилятор ВЦ 14-46 №2 (0,55 / 1500)може з успіхом використовуватися для побудови опалювальних систем, систем кондиціонування, вентиляції будь-яких типів будівель (виробничих, офісних або житлових). Можливе застосування і в інших цілях, при цьому переміщувані середовища повинні відповідати вимогам, зазначеним в документації на вентилятор.
Загальні технічні відомості про відцентрових вентиляторах ВЦ 14-46 №2 (0,55 /1500)
- середнього тиску
- одностороннього всмоктування
- Корпус спіральний поворотний
- Вперед загнуті лопатки
- Кількість лопаток -32 шт.
- Напрямок обертання -праве і ліве
- Вентилятори виготовляються відповідно до ТУ 22-54.36-83
- Матеріал виготовлення -Вуглецева сталь
Виготовляються ВЦ 14-46 №2 (0,55 /1500) відповідно до ТУ У 29.2-00909779-002: 2009
- з вуглецевої сталі
- з нержавіючої сталі
- з різнорідних металів
- з алюмінієвих сплавів
Застосовуються ВЦ 14-46 №2 (0,55 /1500)
- в системах кондиціонування повітря
- в системах вентиляції
- в системах повітряного опалення
- для інших санітарно-виробничих цілей
Положення корпусу вентилятора
Вид з боку всмоктування
Допустима вібрація вентилятора - до 5 мм / с
Принцип роботи і конструкція вентилятора середнього тиску ВЦ 14-46 №2 (0,55 /1500)
Вентилятори радіальні середнього тиску ВЦ 14-46 №2 (0,55 /1500)мають спіральними поворотними корпусами, що виготовляються з різних сплавів на вибір замовника.Робоче колесотаких вентиляторів складається зпереднього і задньогодисків, на ньому розташовані32 загнуті вперед лопатки. Діаметр робочого колеса для моделі вентилятораВЦ 14-46 №2 (0,55 /1500)становить 200 мм. Повітря до робочого колеса підводиться через колектор конічної форми, який закріплюється на вхідному патрубку. Зварна станина має в підставі отвір, яке дозволяє встановити вентилятор на фундамент або віброізолятори, на ній закріплюється кожух і двигун.
Принцип роботи:переміщувана середовище (газо-повітряна суміш) через колектор підводиться до робочого колеса, де їй передається енергія лопаток. Після цього в результаті впливу відцентрової сили суміш надходить в равлика корпусу, переміщається в ній по спіралі, нагнітаючи тиск, і направляється в вихлоп вентилятора. Цикл повторюється, завдяки чому тиск на виході нагнітається безперервно. Можливо обертання вправо і вліво.
Комплектність відцентрового вентилятора ВЦ 14-46 №2 (0,55 /1500)
Вентилятор ВЦ 14-46 №2 (0,55 /1500) складається з таких основних вузлів:
- спіральний корпус;
- станина;
- робоче колесо;
- електродвигун АІР 71 А4 0,55 кВт 1500 об. / хв;
- колектор;
Примітки
Вентилятор ВЦ 14-46 №2 (0,55 / 1500)може використовуватися в умовах тропічного або помірного клімату (2а або 3я категорія розміщення) (розміщення під навісом і розміщення в приміщеннях з природною вентиляцією відповідно). Можливе використання моделі при помірному кліматі 1-ї категорії розміщення (на відкритому повітрі), проте необхідно забезпечити захист від атмосферних впливів.
Габаритні і приєднувальні розміри вентилятора ВЦ 14-46 №2 (0,55 /1500)
Положення корпусу вентилятора
Вид з боку всмоктування
Габаритні і приєднувальні розміри вентилятора ВЦ 14-46 №2 (0,55 /1500)
Технічні характеристики вентиляторів ВЦ 14-46 №2 (0,55 /1500)
Умовні позначення
- D - діаметр робочого колеса, мм
- Dн - номінальний діаметр робочого колеса, мм
- Pv - повний тиск, Па
- Nу - установча потужність, кВт
- n - частота обертання робочого колеса, об / хв
- ? - ККД
| Діаметр робочого колеса | ||
| зменшений | номінальний | збільшений |
| D / Dн = 0.95 | D / Dн = 1 | D / Dн = 1.05 |
 |
 |
 |
Характеристики
Тип вентилятора | Середнього тиску |
Діаметр повітроводу | 200 мм |
Потужність | 0.55 КВ |
Частота обертання, об/хв | 1500 |
Продуктивність | 2300 — 2300 м3/ч |
Повний тиск | 330 — 330 Па |
Напруга | 380 B |
Шумоізоляція корпусу | Немає |
Гранично-допустима темп-ра газових сумішей | 80 °C |
Діапазон температур для експлуатації | 40 — 40 °C |
Гранична концентрація бруду і пилу | 100 |
Допустима вібрація вентилятора | 5 |
Виконання | 1 |
Матеріал корпуса | Сталь |
Маса | 23 кг |
Країна виробник | Україна |
Гарантія (міс.) | 12 |
Вентилятор ВЦ 14-46 №2 (0,55 /1500) відгуків
Аеродинамічні хар-ки
| Діаметр робочого колеса | ||
| Зменшений | Номінальний | Збільшений |
| D/Dн=0.95 | D/Dн= 1 | D/Dн= 1.05 |
|
|
|
Креслення

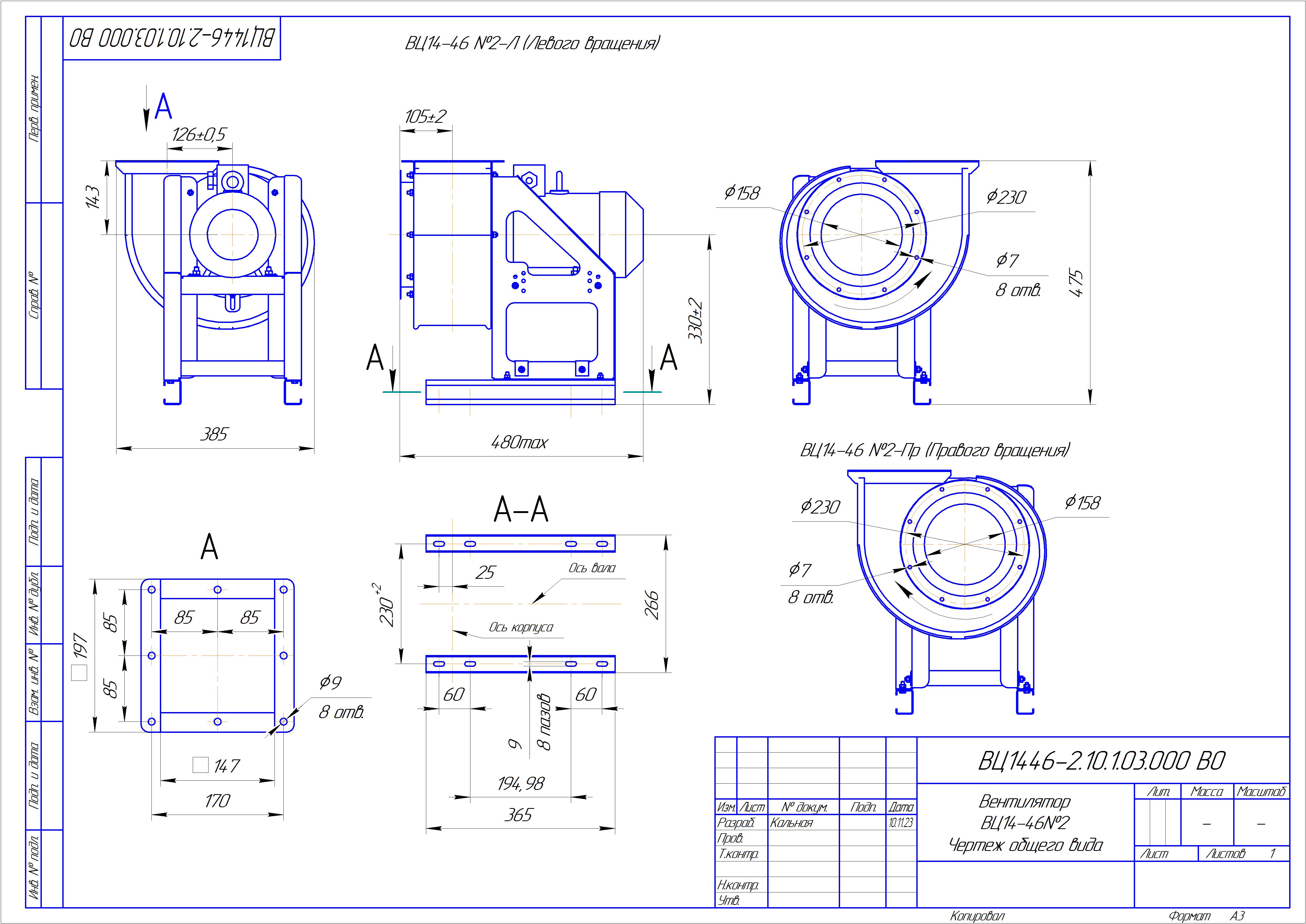

Габаритні та приєднувальні розміри вентилятора ВЦ 14-46 №2
Монтаж
Положення корпусу вентилятора
Вид з боку всмоктування
