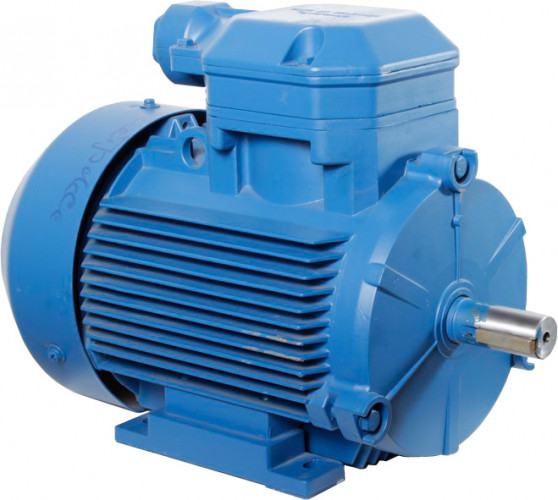

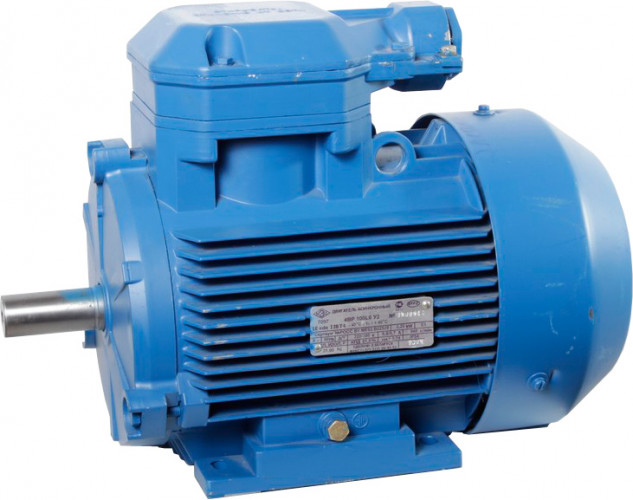

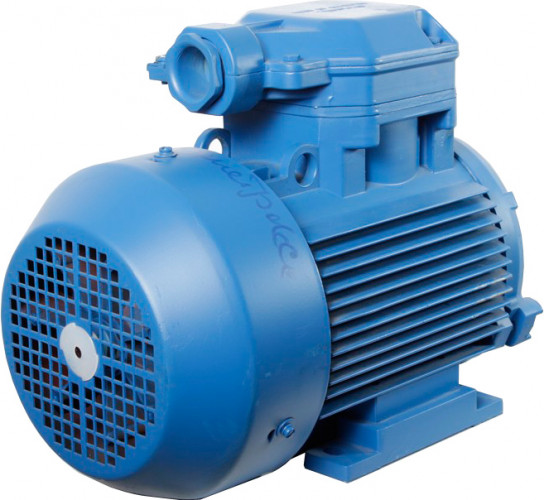

Электродвигатель 4ВР 112 М2 (4ВР112М2) 7,5 кВт 3000 об/мин

Применение и назначение

Взрывозащищенные электродвигатели 4ВР 112 М2 – это асинхронные, трехфазные двигатели с короткозамкнутым ротором, которые предназначены для привода механизмов внутренних и наружных установок в газовой, нефтедобывающей, химической и других смежных отраслях промышленности (кроме рудничных производств), где могут образовываться взрывоопасные газо- и паро- воздушные смеси, отнесенные к категорям IIA и IIB и группам воспламеняемости T1, T2, T3, T4.

Технические характеристики 4ВР 112 М2

Номинальные значения климатических факторов внешней среды для соответствующих климатических исполнений по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:

• высота над уровнем моря не более 1000 м;
• температура окружающей среды - от 233 К (минус 40 °С) до 313 К (плюс 40 °С);
• относительная влажность до 80% при температуре 293 К (20 °С);
• окружающая среда взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, вредно влияющих на металл и изоляцию, не насыщенная водяными парами и токопроводящей пылью;
• номинальный режим работы - S1 по ГОСТ 183-74;
• степень защиты - IP54 по ГОСТ 17494-87;
• способ охлаждения двигателей - ICA0141 по ГОСТ 20459-87.
• маркировка взрывозащиты двигателя - 1ExdellBT4.

Двигатели изготавливаются для работы от сети переменного тока частоты 50 и 60 Гц.

Тип двигателя, номинальные мощность, напряжение, частота питающей сети и ток, вид климатичес¬кого исполнения, степень защиты IP, и другие основные технические данные указаны на табличке, установленной на двигателе.

Маркировка электродвигателя 4ВР 112 М2

4ВР	112	M	2
1	2	3	4

1) 4ВР – серия электродвигателя с установочными размерами по РС3031; 2) 112 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) M - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 2 - число полюсов электродвигателя.

Монтажное исполнение 4ВР 112 М2

Электродвигатель 4ВР 112 М2 может исполняться в следующих монтажных исполнениях: IM1081 (IM1082), IM2081 (IM2082), IM3081 (IM3082) по ГОСТ 2479-79. В зависимости от монтажного исполнения, стоимость электродвигателя 4ВР 112 М2 изменяется (уточняйте у менеджера).

на лапах: IM 1081 (IM 1082)
с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец

Монтаж и эксплуатация электродвигателя 4ВР 112 М2

Монтаж двигателя 4ВР 112 М2 и подвод питания к нему производится в соответствии с "Инструкцией по монтажу электрооборудования, силовых и осветительных сетей во взрывоопасных зонах" в СН 332-74.

Электродвигатель 4ВР 112 М2 необходимо заземлить как при помощи внутреннего, так и наружного заземляющих зажимов. При устранении каких-либо неисправностей двигателя необходимо отключить его от питающей сети. Соединение двигателей с синхронной частотой вращения 3000 об/мин и 3600 об/мин с приводным механизмом производить только посредством эластичной муфты.

Допустимое число пусков двигателя подряд из холодного состояния - 10, из горячего - 5.

Перед установкой двигателя необходимо:

• очистить от пыли и грязи наружные поверхности двигателя;
• проверить целостность оболочки;
• проверить крепежные элементы;
• проверить уплотнения кабельного ввода и крышки вводного устройства;
• проверить заземляющие устройства;
• проверить вращение вала от руки (вал должен легко проворачиваться).

Подключение двигателя к сети производить в следующем порядке:

• надеть на кабель штуцер;
• подогнать отверстие в уплотнительном кольце так, чтобы максимальный наружный диаметр кабе­ля в месте посадки кольца был равен диаметру отверстия;
• надеть на кабель нажимные шайбы и кольцо;
• произвести разделку кабеля и подсоединить его жилы к контактным шпилькам;
• подсоединить жилу внутреннего заземления вводного устройства;
• закрыть крышку;
• проверить щупом величины взрывозащитных щелей между изоляционной панелью и патрубком станины (величины щелей указаны на рисунке 2).

Подсоединить заземлитель брони кабеля к внешнему зажиму заземления вводного устройства и заземлитель наружного контура заземления к зажиму заземления станины двигателя.

По окончании монтажа проверить:

• соответствие напряжения и частоты питающей сети напряжению и частоте указанным на табличке двигателя;
• правильность подсоединения выводов двигателя к питающей сети по схеме, приведенной на за­щитной крышке вводного устройства;
• надежность и исправность крепежных и контактных соединений;
• надежность заземления;
• легкость вращения ротора двигателя от руки.

Габаритные, установочные и присоединительные размеры

Рис. 1 - Исполнение IM2081 (IM2082); IM3081 (IM3082) - по ГОСТ 2479-79

Рис. 2 - исполнение IM1081 (IM1082)

Тип	Габаритные размеры, мм			Установочные и присоединительные размеры, мм
	L30	h31	d24	L1	L10	L17	L20	L21	L31	L33	L39	B1	B10	B16	B30	h	h1	h5	h10	d1	d20	d22	d25
			IM208X IM308X				IM208X IM308X														IM208X IM308X	IM208X IM308X	IM208X IM308X
4ВР 112	460	325	300	80	140	12	4	15	70	540	0	10	190	16	250	112	8	35	14	32	265	15	230

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Чертеж средств взрывозащиты электродвигателя 4ВР 112 М2

1. Ротор 2. Статор 3. Передний подшипниковый щит 4. Вводное устройство	5. Силовой зажим 6. Изоляционная панель 7. Опорный зажим 8. Задний подшипниковый щит	9. Кожух 10. Вентилятор 11. Пружина невинтовая

Схема подключения электродвигателя 4ВР 112 М2

Номинальные данные приводятся в соответствии с ГОСТ 28173-89.

Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 380 В;
• «треугольник» - при подключении на линейное напряжение 220 В.

Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 360 В;
• «треугольник» - при подключении на линейное напряжение 380 В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)

Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)

Специальное исполнения под заказ купить 4ВР 112 M2

• 4ВРС112M2 ? повышенного скольжения;
• 4ВР112M2Е (Е2) ? со встроенным электромагнитным тормозом;
• 4ВР112M2 Т2 ? тропическое исполнение;
• 4ВР112M2 ОМ2 ? морское исполнение;
• 4ВР112M2 Х2 ? химстойкое исполнение.

Производители электромотора 4ВР 112 M2

Электромотор 4ВР 112 M2 являясь флагманом электромашиностроения, с давних пор изготавливается на многих известных заводах производителях Украины и стран СНГ (конструктивные исполнение выполнено по ГОСТ 2479-79):

• 4ВР112M2 ? производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия 4ВР.
• 2В112M2 ? производитель ОАО "ПЭМЗ им. К.Маркса", г. Первомайск, Украина. Серия 2В.
• 2ВР112M2 ? производитель ОАО "ПЭМЗ им. К.Маркса", г. Первомайск, Украина. Серия 2ВР.
• 3В112M2 ? производитель ОАО "ПЭМЗ им. К.Маркса", г. Первомайск, Украина. Серия 3В.
• 2ВР112M2 ? производитель ОАО "ПЭМЗ им. К.Маркса", г. Первомайск, Украина. Серия 3ВР.
