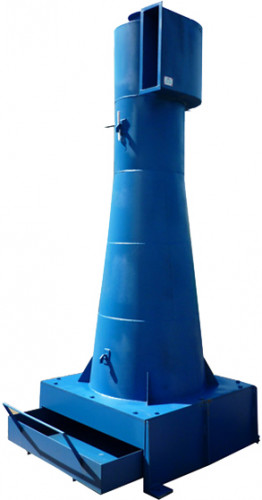

Циклон ЦОК-9

Циклон ЦОК состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Короткая часть цилиндрического корпуса переходит в расширяющийся книзу конус, непосредственно присоединяющийся к пылеприемному бункеру. При установке циклона на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор.

Очистка воздуха от пыли осуществляется под действием центробежных сил. Очищенный воздух отводится через выхлопную трубу, а пыль через кольцевую щель между нижней частью расширяющегося конуса корпуса и внутренним конусом попадает в бункер или пылесборник с выдвижным ящиком. Освободившийся от пыли воздух возвращается обратно в корпус циклона через центральное отверстие внутреннего конуса. Во избежание износа вентилятора циклоны рекомендуется устанавливать перед вентилятором.

1 – Циклон;

2 – Кронштейн;

3 – Бункер конический;

4 – Пылевыпускное отверстие.
