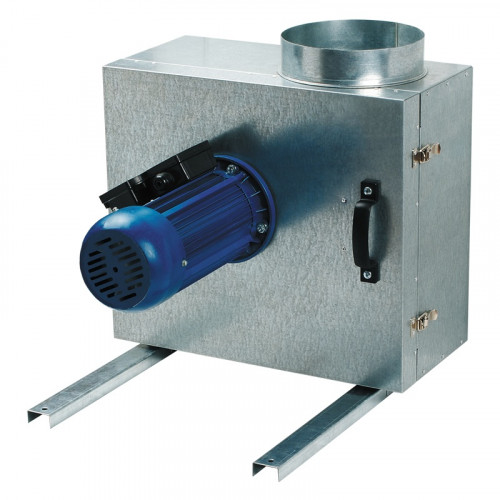

Канальный шумоизолированный вентилятор ВЕНТС КСК 400 6Е

Предназначены для вытяжки загрязненного горячего воздуха до 120 °С, содержащего жир (при использовании жировых фильтров), в условиях высокого сопротивления.

Идеально функционируют в различных системах вентиляции для:

• кухонных вытяжных систем;
• вентиляции промышленных хлебопекарен и т.п.;
• удаления газов, образующихся при проведении сварочных работ.

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали со звуко- и теплоизоляцией из минеральной ваты толщиной 50 мм. Откидывающийся на шарнирах блок двигатель-крыльчатка обеспечивает легкий доступ во внутреннее пространство вентилятора для быстрой и удобной чистки.

Диаметр патрубков на входе и выходе соответствует стандартным размерам вентиляционных каналов. Патрубки имеют резиновое уплотнение для герметизации соединения с воздуховодами. Вентилятор устанавливается на монтажной несущей раме со встроенными виброгасителями.

Электродвигатель

Применяется высоконадежный однофазный или трехфазный двигатель с короткозамкнутым ротором и стальная высокопроизводительная центробежная крыльчатка с вперед загнутыми лопатками (для типоразмеров от 150 до 250 мм) или назад загнутыми лопатками (для типоразмеров от 315 до 450 мм). Двигатель не требует обслуживания. Класс обмотки изоляции двигателя F. Тип защиты IP54.

Регулировка скорости

Трехфазные моторы: Ступенчатая регулировка скорости с помощью автотрансформаторного регулятора скорости доступна для всех моделей.

Однофазные моторы: не регулируются.

Монтаж

Вентилятор предназначен для соединения с круглыми воздуховодами. Крепление вентилятора на стену осуществляется с помощью монтажного кронштейна-уголка КМ-КСК (приобретается отдельно). Подключение к электрической сети осуществляется с помощью клеммной коробки, установленной на электродвигателе. Длину электрического кабеля необходимо выбирать с запасом, с учетом откидывания блока двигатель-крыльчатка.
