Насос ЦМФ 50-10

Электронасосы центробежные моноблочные типа ЦМФ предназначены для перекачивания городских и производственных сточных масс, фекальных и других неагрессивных жидкостей. Основные характеристики перекачиваемой жидкости : температура - до 308К (35°С), содержание механических примесей - до 10% по объему (размером до 12мм), содержание абразивных частиц - до 1% по объему (размером до 8мм), плотность - до 1250 кг/м3, рН - 8...12.

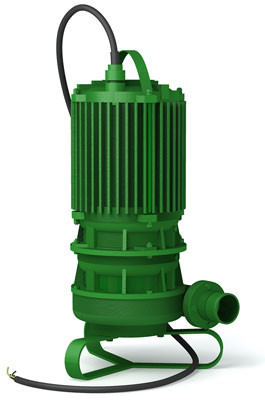

Электронасос состоит из центробежной насосной части и герметичного электродвигателя с кабелем, объединенных моноблочно.

Колесо рабочее закрытого типа, 4-х канальное изготовлено из чугуна СЧ 20, установлено на вал по шпонке и закреплено обтекателем. Расположенные на несущем диске колеса радиальные лопатки служат для снижения осевой силы и препятствуют проникновению твердых механических примесей к уплотнению вала.

Корпус насоса выполнен из серого чугуна СЧ 20. Для обеспечения ремонтопригодности в месте контакта с вращающимся колесом рабочим установлено по переходной посадке кольцо уплотняющее, изготовленное из стали 95Х18.

Сборка насосной части произведена с использованием минимального количества крепежа, что обеспечивает возможность легкого доступа к колесу рабочему при обслуживании.

Электродвигатель выполнен герметичным, и его охлаждение при работе происходит за счет теплоотдачи через корпус в окружающую среду.

Уплотнение вала – двойное торцевое (торцевые уплотнения фирмы «John Crane») и выполнено в виде кассеты уплотнения.
