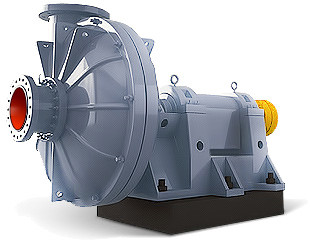

Насос ГрАТ 700/40/II-1,3

0 Отзывов

Характеристики

Тип насоса:

Консольный

Перекачиваемая среда:

Вода с грунтом

Напряжение:

380 B

Температура перекачиваемой жидкости:

5 — 70 °C

Страна-производитель:

Украина

Потребляемая мощность:

13.9 Вт

Обороты двигателя, об/мин:

1000 — 1000

Смотреть все

Этот товар временно недоступен для заказа

Код: 1009940

Цена по запросу

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Описание

Применение и назначение грунтового насоса ГрАТ 700/40/II-1,3

Насосы ГрАТ, ГрАК и ГрАР центробежные горизонтальные консольные, с рабочим колесом закрытого типа и осевым входом перекачиваемой среды.

Насосы ГрАТ, ГрАК и ГрАР предназначены для перекачивания абразивных гидросмесей с водородным показателем РН 6-12, плотностью до 2200 кг/м?, объемной концентрацией твердых включений до 30%, микротвердостью до 11000 мПа. Температура перекачиваемой среды от +5 до +70°С. Максимальный размер твердых включений для насосов ГрАТ – 6мм, для насосов ГрАК – 1 мм.

Насосы ГрАТ, ГрАК и ГрАР применяются для перекачивания высокоабразивных смесей на обогатительных фабриках, в системах золо- и шлакоудаления, в системах очистки бурового раствора, на предприятиях по производству цемента и т.д.

Конструкция грунтового насоса ГрАТ 700/40/II-1,3

В грунтовых насосах ГрАТ, ГрАК и ГрАР передача крутящего момента от электродвигателя к грунтовому насосу может осуществляться через упругую втулочно-пальцевую муфту либо посредством клиноременной передачи. Рабочие колеса насоса выполнены с большим количеством мощных отбойных лопаток на обоих дисках. Отбойные лопатки расположены таким образом, что защищают области наиболее интенсивного износа дисков, так как они работают аналогично колесу вихревого насоса. Кроме того, они предотвращают попадание абразивных частиц в пазухи между колесом и корпусом грунтового насоса, обеспечивая постоянный минимальный перепад давления в переднем уплотнении насоса.

Для эффективной работы отбойных лопаток грунтового насоса предусмотрена возможность регулирования зазора между торцовой поверхностью отбойных лопаток и передним бронедиском (без разборки насоса) с помощью специальной регулировочной шпильки, размещенной на опорной стойке.

В пространство между колесом и корпусом подводится промывающая вода, выносящая частицы из пазухи между колесом и корпусом данного насосного оборудования.

Опорные стойки грунтовых насосов маркируются по номерам от 0 до IV и комлектуются различными подшипниками. Конкретный номер опорной стойки подбирается в зависимости от частоты вращения вала насоса и плотности перекачиваемой жидкости.

Габаритные размеры грунтового насоса ГрАТ 700/40/II-1,3

Модель	Размеры, мм
Модель	H	H1	H2	H3	L	l	L1	L2	A	A1	B	B1	B2	B3	D	D1	D2	D3	D4	D5	D6	D7	d	d1	d2	n	n1	n2
ГрАТ 700/40/II-1,3	1285	1145	545	1095	2110	303	218	600	470	470	1087	320	720	800	460	410	370	250	485	390	430	200	26	30	27	12	12	4

Динамические характеристики грунтового насоса ГрАТ 700/40/II-1,3

Характеристики

Тип насоса	Консольный
Перекачиваемая среда	Вода с грунтом
Напряжение	380 B
Температура перекачиваемой жидкости	5 — 70 °C
Страна-производитель	Украина
Потребляемая мощность	13.9 Вт
Обороты двигателя, об/мин	1000 — 1000
Номинальная подача	700 м3/ч
Номинальный напор	40 м
Марка электродвигателя	АИР 355 М6
Масса насоса	2530 кг
Масса агрегата	4420 кг
Диаметр колеса	535 мм
