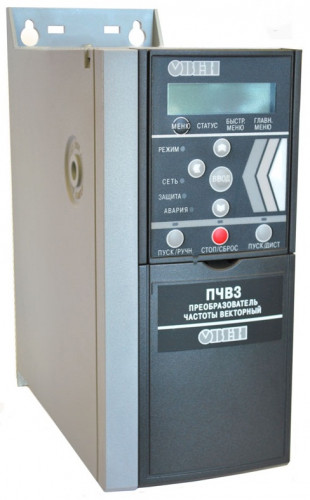

Преобразователь частоты Овен ПЧВ3-22К-В

Бренд:

Овен

0 Отзывов

Характеристики

Бренд:

Максимальная длина неэкранированного кабеля двигателя:

50 м

Максимальная длина экранированного кабеля двигателя:

25 м

Температура при хранении и транспортировке:

-30 — 70 °C

Температур со снижением выходного тока:

-20 — 50 °C

Температур при номинальном выходном токе:

0 — 40 °C

Вибропрочность:

1 град

Смотреть все

Нет в наличии

Код: 1019555

Цена по запросу

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Описание

Применения преобразователя частоты ОВЕН ПЧВ3-22К-В:

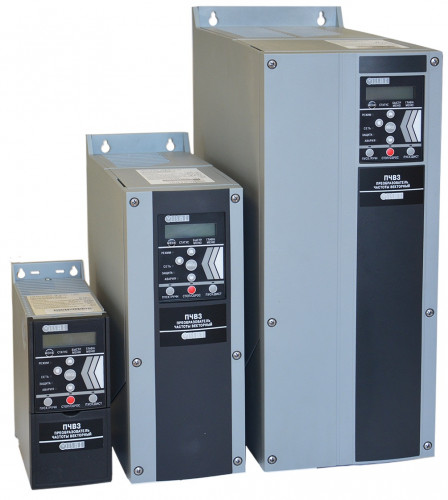

Модель нового поколения частотных преобразователей с дополнительными возможностями для управления насосами и вентиляторами. ОВЕН ПЧВ3-22К-В имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей. Ее функционал заточен под наиболее популярные HVAC-применения – это и «спящий» режим необходимый в системах с переменным разбором жидкости для насосов, и специализированный противопожарный режим необходимый для частотных преобразователей, управляющих вентиляцией в современном здании. Может быть с успехом использован в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.

ОВЕН ПЧВ3 будет лучшим решением для систем вентиляции, дымососов, систем канализации, градирен, чилеров, систем холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.

Функции преобразователя частоты ОВЕН ПЧВ3-22К-В:

Плавный пуск и останов двигателя, в том числе отложенный запуск;
Компенсация нагрузки и скольжения;
Вольт-частотный или векторный алгоритмы управления;
Автоматическая адаптация двигателя без вращения;
Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель;
Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
Встроенный ПЛК для решения сложных задач управления и позиционирования привода;
Специализированный «спящий» режим для эффективной работы при малом разборе;
Специализированный противопожарный режим для систем вентиляции;
Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения;
Пропуск резонансных частот (до 2 участков пропуска);
Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.

Схема электрических соединений ОВЕН ПЧВ3-22К-В:

Между клеммами UDC+/BR+) и 06 (UDC) может присутствовать напряжение до 850 В. Между этими клеммами нет защиты от короткого замыкания!

В модификациях ПЧВ3, мощностью, от 30 кВт до 90 кВт выводы DC-шины (DC+ и DC-) не предусмотрены.

Габаритные размеры преобразователя частоты ОВЕН ПЧВ3-22К-В:

Модель	Размеры, мм
Модель	A	a	B	b	C	d	e	f
ПЧВ3-22К-В	334	314	150	120	255	12,6	7	8,5

Характеристики

Бренд	Овен
Максимальная длина неэкранированного кабеля двигателя	50 м
Максимальная длина экранированного кабеля двигателя	25 м
Температура при хранении и транспортировке	-30 — 70 °C
Температур со снижением выходного тока	-20 — 50 °C
Температур при номинальном выходном токе	0 — 40 °C
Вибропрочность	1 град
Встроенные источники питания	10 В/25 мА, 24 В/80 мА
Протокол RS-485	Modbus RTU, FLN, Metasys; BACnet MSTP
Цифровые входы	4
Фазность выходного напряжения	3
Фазность входного напряжения	3
Номинальный выходной ток	42.5 A
Номинальный входной ток	46 A
Аналоговый выход	2
Релейный выход сигнала аварии	2
Кратковременная перегрузочная способность	135 %
Перегрузочная способность в течение 1 мин	110 %
Программируемых аналоговых входа	2 B
Номинальное выходное напряжение	480 B
Номинальное входное переменное напряжение	380 — 480 B
Максимальная влажность воздуха (без конденсации)	0.95
Напряжение	380 B
Класс защиты	IP X20
Фазность	3-фазный
Масса	9.5 кг
Потребляемая мощность	22 Вт
