Описание

Применения цилиндрического редуктора 1Ц2У-450:

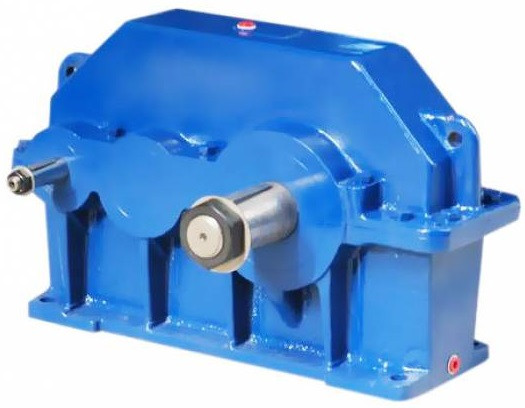

Редуктор цилиндрический двухступенчатый горизонтальный с зацеплением 1Ц2У-450 предназначен для изменения крутящих моментов и частоты вращения в приводах машин и механизмов в следующих условиях, согласно ГОСТ 16162-93.

Буква Н в обозначении редуктора Ц2У-Н указывает, что зубчатые передачи имеют зацепление Новикова. Конструкция редукторов Ц2У-Н подобна редукторам Ц2У.

Условия эксплуатации редуктора 1Ц2У-450:

нагрузка постоянная и переменная одного направления и реверсивная;
вращение валов в любую сторону;
работа постоянная и с периодическими остановками;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3, климатическое исполнение У и Т категорий 1-3 и климатическое исполнение УХЛ категории 4 согласно ГОСТ 15150-69.

Варианты сборки редуктора 1Ц2У-450:

Габаритные и присоединительные размеры цилиндрического редуктора 1Ц2У-450:

Модель	Размеры, мм
Модель	Aw т	Aw б	B	B1	B2	H	H1	h	L	L1	L2	L3	L4	L5	d
1Ц2У-450	450	280	630	515	590	955	475	50	1460	530	310	500	500	650	35

Присоединительные размеры цилиндрических валов 1Ц2У-450:

Модель	Размеры, мм
	быстроходный вал				тихоходный вал
	d	l	b	t	d	l	b	t
1Ц2У-450	80m6	170	22	85	160m6	300	40	169

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты 1Ц2У-450:

Модель	Размеры, мм
	b	d	d 1	d 2	d 3	L	l	l 1	Зацепление
									m	z
1Ц2У-450	50	420	200	160F8	230	440	15	70	10	40

Присоединительные размеры тихоходного вала для присоединения приборов управления 1Ц2У-450:

Модель	Размеры, мм
Модель	b	d	d1	d2	d3	L
1Ц2У-450	5	180h9	75h9	55	М8х20	340
