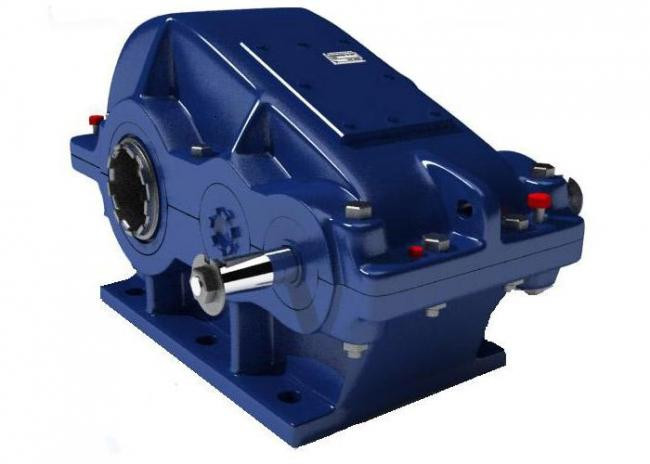

Редуктор двухступенчатый крановый Ц2-400+
Описание
Применения кранового цилиндрического редуктора Ц2-400:
Редуктор цилиндрический двухступенчатый Ц2-400 применяется в механизмах грузоподъемных машин и также используются для изменения крутящих моментов и частоты вращения вала в качестве комплектующего в приводах других машин, оборудования и механизмах. Рекомендуется примененять в диапазоне передаточных чисел от 8 до 50.
Применение данного типа устройства повсеместно — в умеренном климате (У), в засушливых и влажных тропических местах (Т). Разрешено использование на открытом воздухе, под навесом, в закрытых помещениях и помещениях с регулируемым климатом.
Применение данного типа устройства повсеместно — в умеренном климате (У), в засушливых и влажных тропических местах (Т). Разрешено использование на открытом воздухе, под навесом, в закрытых помещениях и помещениях с регулируемым климатом.
Условия эксплуатации кранового цилиндрического редуктора Ц2-400:
- вращение валов в обе стороны;
- климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150-69;
- неагрессивная среда, умеренная запыленность и влажность;
- частота вращения входного вала-не более 1500 об./мин.
Варианты сборки кранового цилиндрического редуктора Ц2-400:
Габаритные и присоединительные размеры кранового цилиндрического редуктора Ц2-400:
| Модель | Размеры, мм | ||||||||||||||||
| Aw т | Aw б | A | A1 | B | H | H1 | h | h1 | L | L1 | L2 | L3 | L4 | L5 | d | п | |
| Ц2-400 | 250 | 150 | 500 | 320 | 380 | 505 | 265 | 27 | - | 805 | 640 | 150 | 286 | 325 | 375 | 33 | 6 |
Присоединительные размеры конических валов Ц2-400:
| Модель | Размеры, мм | |||||||||||
| быстроходный вал | тихоходный вал | |||||||||||
| d | d1 | l | l1 | b | t | d | d1 | l | l1 | b | t | |
| Ц2-400 | 50 | М36х3,0 | 110 | 82 | 12 | 25,95 | 95 | М64х4,0 | 170 | 130 | 22 | 48,75 |
Присоединительные размеры тихоходных цилиндрических валов Ц2-400:
| Модель | Размеры, мм | ||||||||
| тихоходный вал | |||||||||
| d | d1 | d2 | l | l1 | b | t | п | L | |
| Ц2-400 | 95r6 | 50 | М12 | 130 | 22 | 25 | 104 | 2 | 350 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты Ц2-400:
| Модель | Размеры, мм | ||||||||
| b | d | d1 | d2 | L | l | l1 | Зацепление | ||
| m | z | ||||||||
| Ц2-400 | 30 | 252 | 110F8 | 140 | 280 | 10 | 60 | 6 | 40 |
