Вентилятор ВЦ 14-46 №5 (7,5/1000 ВЗ) разнородный

0 Отзывов

Характеристики

Тип вентилятора:

среднего давления

Мощность:

Электродвигатель:

4ВР 132 М6

Обороты двигателя, об/мин:

1000 — 1000

Производительность:

15100 — 15100 м3/ч

Полное давление:

1180 — 1180 Па

Исполнение:

Смотреть все

Нет в наличии

Код: 1011408

Цена по запросу

Способ доставки

Новая Почта

В течение 3-4 дней

Курьером по Киеву

В течение 3-4 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор ВЦ 14-46 №5 (7,5/1000 ВЗ) разнородный, также купили

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Описание

Применение и назначение вентилятора ВЦ 14-46 №5 (7,5/1000 ВЗ)

Вентилятор радиальный среднего давдения ВЦ 14-46 №5 (7,5/1000 ВЗ) предназначается для перемещения газо-воздушных смесей с агрессивностью, сопоставимой с агрессивностью воздуха, температурой не выше 80°C и общей запыленностью менее 0,1 г/м3. Вентилятор может изготавливаться во взрывозащищенном исполнении, что делает возможным его применение для перемещения взрывоопасных смесей категорий IIА и IIВ.

Вентилятор ВЦ 14-46 №5 (7,5/1000 ВЗ) может с успехом использоваться для построения отопительных систем, систем кондиционирования, вентиляции любых типов зданий (производственных, офисных или жилых). Возможно применение и в других целях, при этом перемещаемые среды должны соответствовать требованиям, указанным в документации на вентилятор.

Общие технические сведения о центробежных вентиляторах ВЦ 14-46 №5 (7,5/1000 ВЗ)

Среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 32 шт.
Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ 22-54.36-83
Материал изготовления – Разнородный

Изготавливаются ВЦ 14-46 №5 (7,5/1000 ВЗ) в соответствии с ТУ У 29.2-00909779-002:2009

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Применяются ВЦ 14-46 №5 (7,5/1000 ВЗ)

в системах кондиционирования воздуха
в системах вентиляции
в системах воздушного отопления
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Допустимая вибрация вентилятора - до 5 мм/с

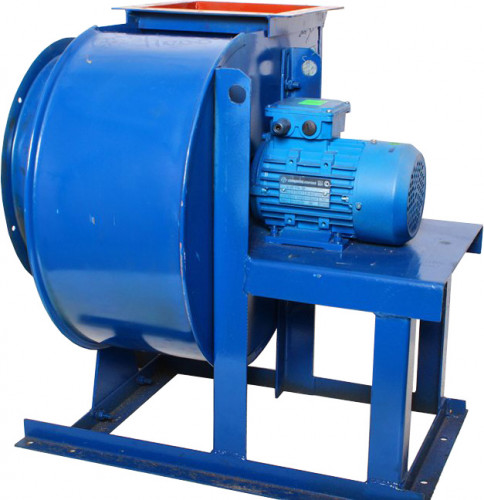

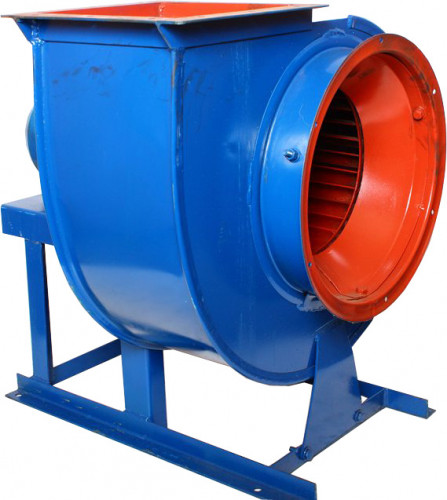

Принцип работы и конструкция вентилятора среднего давления ВЦ 14-46 №5 (7,5/1000 ВЗ)

Вентиляторы радиальные среднего давления ВЦ 14-46 №5 (7,5/1000 ВЗ) обладают спиральными поворотными корпусами, изготавливаемыми из различных сплавов на выбор заказчика. Рабочее колесо таких вентиляторов состоит из переднего и заднего дисков, на нём расположены 32 загнутые вперёд лопатки. Диаметр рабочего колеса для модели вентилятора ВЦ 14-46 №5 (7,5/1000 ВЗ) составляет 500 мм. Воздух к рабочему колесу подводится через коллектор конической формы, который закрепляется на входном патрубке. Сварная станина имеет в основании отверстие, которое позволяет установить вентилятор на фундамент или виброизоляторы, на ней закрепляется кожух и двигатель.

Принцип работы: перемещаемая среда (газо-воздушная смесь) через коллектор подводится к рабочему колесу, где ей передается энергия лопаток. После этого в результате воздействия центробежной силы смесь поступает в улитку корпуса, перемещается в ней по спирали, нагнетая давление, и направляется в выхлоп вентилятора. Цикл повторяется, благодаря чему давление на выходе нагнетается непрерывно. Возможно вращение вправо и влево.

Комплектность центробежного вентилятора ВЦ 14-46 №5 (7,5/1000 ВЗ)

Вентилятор ВЦ 14-46 №5 (7,5/1000 ВЗ) состоит из таких основных узлов:

спиральный корпус;
станина;
рабочее колесо;
электродвигатель 4ВР 132 М6 7,5 кВт 1000 об./мин;
коллектор;

Примечания

Вентилятор ВЦ 14-46 №5 (7,5/1000 ВЗ) может использоваться в условиях тропического или умеренного климата (2я или 3я категория размещения) (размещение под навесом и размещение в помещениях с естественной вентиляцией соответственно). Возможно использование модели при умеренном климате 1й категории размещения (на открытом воздухе), однако необходимо обеспечить защиту от атмосферных воздействий.

Габаритные и присоединительные размеры вентилятора ВЦ 14-46 №5 (7,5/1000 ВЗ)

Положение корпуса вентилятора

Вид со стороны всасывания

Габаритные и присоединительные размеры вентилятора ВЦ 14-46 №5 (7,5/1000 ВЗ)

Технические характеристики вентиляторов ВЦ 14-46 №5 (7,5/1000 ВЗ)

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 14-46 №5 (7,5/1000 ВЗ)

Диаметр рабочего колеса
Уменьшенный	Номинальный	Увеличенный
D/Dн=0.95	D/Dн= 1	D/Dн= 1.05

Характеристики

Тип вентилятора	среднего давления
Мощность	7.5 KW
Электродвигатель	4ВР 132 М6
Обороты двигателя, об/мин	1000 — 1000
Производительность	15100 — 15100 м3/ч
Полное давление	1180 — 1180 Па
Исполнение	1
Напряжение	380 B
Предельная концентрация грязи и пыли	100
Диапазон температур для эксплуатации	40 — 40 °C
Предельно-допустимая темп-ра газовых смесей	80 °C
Допустимая вибрация вентилятора	5
Гарантия (мес.)	12
Страна-производитель	Украина
Обороты двигателя, об/мин	1000
Потребляемая мощность	7.5 Вт
