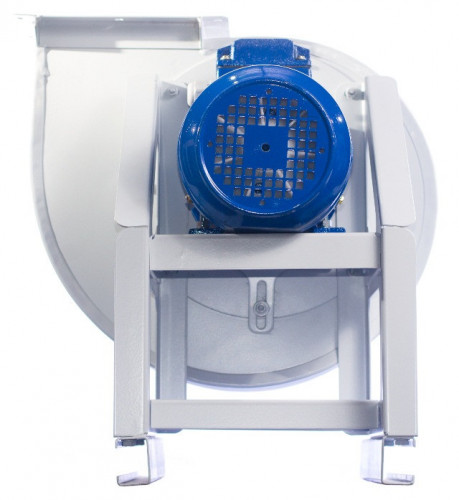

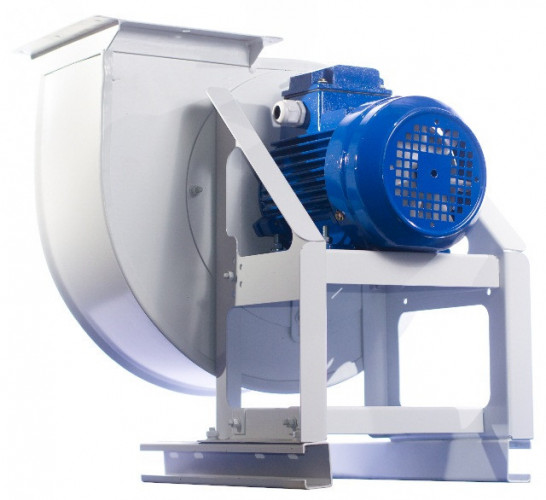

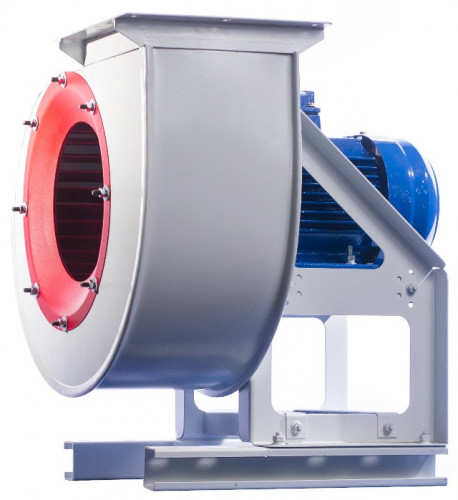

Вентилятор ВЦ 14-46 №8 (55/1000)

0 Отзывов

Характеристики

Тип вентилятора:

среднего давления

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

26000 — 32000 м3/ч

Полное давление:

2650 — 2650 Па

Напряжение:

380 B

Смотреть все

Осталось несколько штук

Код: 1000111

141 532 грн./шт.

Количество:

Мощность электродвигателя, кВт

30 кВт 37 кВт 45 кВт

55 кВт

75 кВт

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор ВЦ 14-46 №8 (55/1000), также купили

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Гибкая вставка В.00.00-14

2 100 грн./шт.

Виброизолятор ДО43

1 025 грн./шт.

Гибкая вставка Н.00.00-17

1 900 грн./шт.

Описание

Применение и назначение вентилятора ВЦ 14-46 №8 (55/1000)

Вентилятор радиальный среднего давдения ВЦ 14-46 №8 (55/1000) предназначается для перемещения газо-воздушных смесей с агрессивностью, сопоставимой с агрессивностью воздуха, температурой не выше 80°C и общей запыленностью менее 0,1 г/м3. Вентилятор может изготавливаться во взрывозащищенном исполнении, что делает возможным его применение для перемещения взрывоопасных смесей категорий IIА и IIВ.

Вентилятор ВЦ 14-46 №8 (55/1000) может с успехом использоваться для построения отопительных систем, систем кондиционирования, вентиляции любых типов зданий (производственных, офисных или жилых). Возможно применение и в других целях, при этом перемещаемые среды должны соответствовать требованиям, указанным в документации на вентилятор.

Общие технические сведения о центробежных вентиляторах ВЦ 14-46 №8 (55/1000)

Среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 32 шт.
Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ 22-54.36-83
Материал изготовления – Углеродистая сталь

Изготавливаются ВЦ 14-46 №8 (55/1000) в соответствии с ТУ У 29.2-00909779-002:2009

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Применяются ВЦ 14-46 №8 (55/1000)

в системах кондиционирования воздуха
в системах вентиляции
в системах воздушного отопления
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Допустимая вибрация вентилятора - до 5 мм/с

Принцип работы и конструкция вентилятора среднего давления ВЦ 14-46 №8 (55/1000)

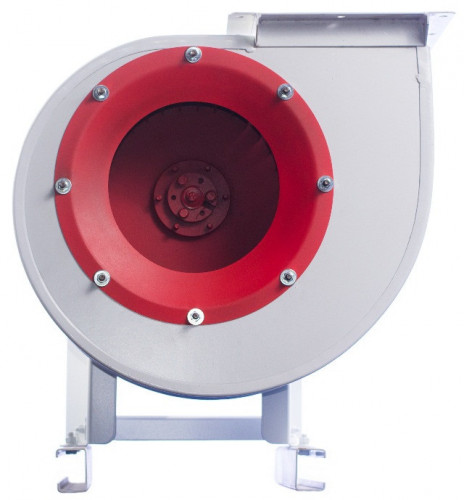

Вентиляторы радиальные среднего давления ВЦ 14-46 №8 (55/1000) обладают спиральными поворотными корпусами, изготавливаемыми из различных сплавов на выбор заказчика. Рабочее колесо таких вентиляторов состоит из переднего и заднего дисков, на нём расположены 32 загнутые вперёд лопатки. Диаметр рабочего колеса для модели вентилятора ВЦ 14-46 №8 (55/1000) составляет 800 мм. Воздух к рабочему колесу подводится через коллектор конической формы, который закрепляется на входном патрубке. Сварная станина имеет в основании отверстие, которое позволяет установить вентилятор на фундамент или виброизоляторы, на ней закрепляется кожух и двигатель.

Принцип работы: перемещаемая среда (газо-воздушная смесь) через коллектор подводится к рабочему колесу, где ей передается энергия лопаток. После этого в результате воздействия центробежной силы смесь поступает в улитку корпуса, перемещается в ней по спирали, нагнетая давление, и направляется в выхлоп вентилятора. Цикл повторяется, благодаря чему давление на выходе нагнетается непрерывно. Возможно вращение вправо и влево.

Комплектность центробежного вентилятора ВЦ 14-46 №8 (55/1000)

Вентилятор ВЦ 14-46 №8 (55/1000) состоит из таких основных узлов:

спиральный корпус;
станина;
рабочее колесо;
электродвигатель АИР 250 М6 55 кВт 1000 об./мин;
коллектор;

Примечания

Вентилятор ВЦ 14-46 №8 (55/1000) может использоваться в условиях тропического или умеренного климата (2я или 3я категория размещения) (размещение под навесом и размещение в помещениях с естественной вентиляцией соответственно). Возможно использование модели при умеренном климате 1й категории размещения (на открытом воздухе), однако необходимо обеспечить защиту от атмосферных воздействий.

Габаритные и присоединительные размеры вентилятора ВЦ 14-46 №8 (55/1000)

Положение корпуса вентилятора

Вид со стороны всасывания

Габаритные и присоединительные размеры вентилятора ВЦ 14-46 №8 (55/1000)

Технические характеристики вентиляторов ВЦ 14-46 №8 (55/1000)

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 14-46 №8 (55/1000)

Диаметр рабочего колеса
Уменьшенный	Номинальный	Увеличенный
D/Dн=0.95	D/Dн= 1	D/Dн= 1.05

Характеристики

Тип вентилятора	среднего давления
Диаметр воздуховода	800 мм
Мощность	55 KW
Частота вращения, об/мин	1000
Производительность	26000 — 32000 м3/ч
Полное давление	2650 — 2650 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	100
Допустимая вибрация вентилятора	5
Исполнение	1
Материал корпуса	сталь
Страна-производитель	Украина
Гарантия (мес.)	12
