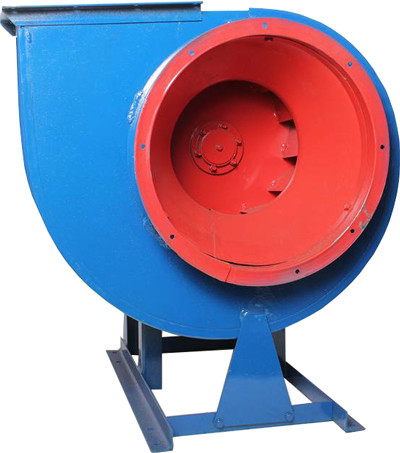

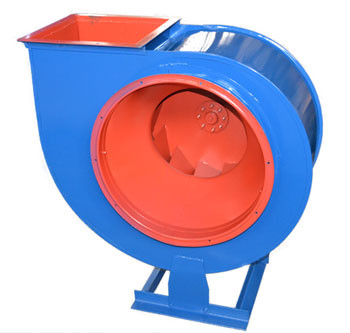

Вентилятор ВЦ 4-75 №12,5 (30/750), исп. №1

1 Отзыв

Характеристики

Тип вентилятора:

низкого давления

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

60000 — 60000 м3/ч

Полное давление:

1100 — 1100 Па

Напряжение:

380 B

Смотреть все

Осталось несколько штук

Код: 1000039

175 480 грн./шт.

Количество:

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор ВЦ 4-75 №12,5 (30/750), исп. №1, также купили

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Описание

Вентиляторы типа ВЦ 4-75 №12,5 (30/750) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о вентиляторе ВЦ 4-75 №12,5 (30/750):

Радиальный
Низкого давления
Одностороннее всасывание
Спиральный поворотный корпус
Количество лопаток - 12 шт
Лопатки загнутые назад
Направление вращения - правое или левое
Вариация размеров от №2,5 до №20

Технические характеристики вентиляторов ВЦ 4-75 №12,5 (30/750)

Типоразмер вентилятора	D/Dн	Электродвигатель			Параметры в рабочей зоне		Масса вентилятора, не более
		Типоразмер	Частота	Мощность	Производительность	Полное давление	Масса вентилятора, не более
			об/мин	кВт	м3/час	Па	кг
№12,5	Уменьшенный диаметр рабочего колеса
	0,9	АИР 180 М8	750	15	28,0 - 55,0	380 - 1000	820
	0,95	АИР 180 М8		15	25,7 - 40,6	1000 - 1240	820
	0,95	АИР 200 М8		18,5	30,0 - 60,0	620 - 1100	920
	Номинальный диаметр рабочего колеса
	1	АИР 200 М8	750	18,5	28,0 - 60,0	550 - 1320	920
		AИP 200 L8		22	30,1 - 62,7	720 - 1370	920
		АИР 225 М8		30	30,1 - 62,7	720 - 1370	1020
	Увеличенный диаметр рабочего колеса
	1,05	АИР 225 М8	750	30	33,0 - 70,0	880 - 1700	1020
	1,1	AИP 250 S8	750	37	31,0 - 70,0	1000 - 2000	1100

Положение корпуса вентилятора

Вид со стороны всасывания

Вентиляторы ВЦ 4-75 №12,5 (30/750) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Вентиляторы ВЦ 4-75 №12,5 (30/750) применяются:

в системах кондиционирования воздуха
в системах вентиляции
в системах воздушного отопления
для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №12,5 (30/750)

Вентилятор ВЦ 4-75 №12,5 (30/750) состоит из таких основных узлов:

спиральный корпус
рабочее колесо
станина
коллектор
электродвигатель.

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.

Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №12,5 (30/750)

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 4-75 №12,5 (30/750)

Диаметр рабочего колеса
Уменьшенный		Номинальный	Увеличенный
D/Dн=0.9	D/Dн=0.95	D/Dн= 1	D/Dн= 1.05	D/Dн=1.1

Характеристики

Тип вентилятора	низкого давления
Диаметр воздуховода	1250 мм
Мощность	30 KW
Частота вращения, об/мин	750
Производительность	60000 — 60000 м3/ч
Полное давление	1100 — 1100 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	100
Допустимая вибрация вентилятора	5
Исполнение	1
Материал корпуса	сталь
Масса	926 кг
Страна-производитель	Украина
Гарантия (мес.)	12
