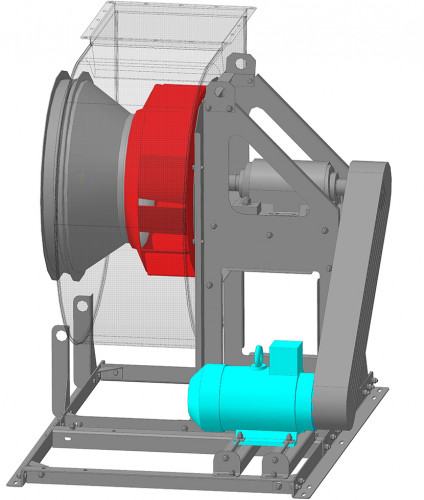

Вентилятор ВЦ 4-75 №8 (2,2/1000), исп. №5

0 Отзывов

Характеристики

Тип вентилятора:

низкого давления

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

6120 — 14340 м3/ч

Полное давление:

207 — 466 Па

Напряжение:

380 B

Смотреть все

Осталось несколько штук

Код: 1010153

80 319 грн./шт.

Количество:

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор ВЦ 4-75 №8 (2,2/1000), исп. №5, также купили

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Описание

Вентиляторы типа ВЦ 4-75 №8 (2,2/1000) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о вентиляторе ВЦ 4-75 №8 (2,2/1000):

Радиальный
Низкого давления
Одностороннее всасывание
Спиральный поворотный корпус
Количество лопаток - 12 шт
Лопатки загнутые назад
Направление вращения - правое или левое
Вариация размеров от №2,5 до №20

Вентиляторы ВЦ 4-75 №8 (2,2/1000) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Вентиляторы ВЦ 4-75 №8 (2,2/1000) применяются:

в системах кондиционирования воздуха
в системах вентиляции
в системах воздушного отопления
для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №8 (2,2/1000)

Вентилятор ВЦ 4-75 №8 (2,2/1000) состоит из таких основных узлов:

спиральный корпус
рабочее колесо
станина
коллектор
электродвигатель.

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.

Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Характеристики

Тип вентилятора	низкого давления
Диаметр воздуховода	800 мм
Мощность	2.2 KW
Частота вращения, об/мин	1000
Производительность	6120 — 14340 м3/ч
Полное давление	207 — 466 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	100
Допустимая вибрация вентилятора	5
Исполнение	5
Материал корпуса	сталь
Масса	383.3 кг
Страна-производитель	Украина
Гарантия (мес.)	12

Вентилятор ВЦ 4-75 №8 (2,2/1000), исп. №5 отзывы

Аэродинамические хар-ки

Аэродинамические характеристики вентиляторов ВЦ 4-75 №8 (2,2/1000)

Диаметр рабочего колеса
Уменьшенный		Номинальный	Увеличенный
D/Dн=0.9	D/Dн=0.95	D/Dн= 1	D/Dн= 1.05	D/Dн=1.1
