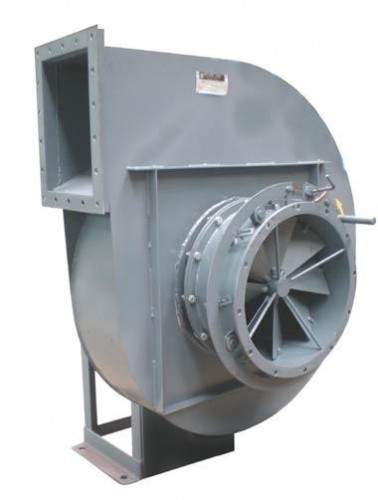

Вентилятор ВГДН-15 исп. №3 (пустотка)

0 Отзывов

Характеристики

Тип вентилятора:

горячего дутья

Исполнение:

Напряжение:

380 B

Гарантия (мес.):

Страна-производитель:

Украина

Нет в наличии

Код: 1013258

Цена по запросу

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор ВГДН-15 исп. №3 (пустотка), также купили

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Описание

Применение вентилятора горячего дутья ВГДН-15

Центробежный вентилятор горячего дутья одностороннего всасывания ВГДН-15 применяется для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха).

Допускается применение вентилятора в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400^°С.

Общие сведения о вентиляторе горячего дутья ВГДН-15

Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток - 16
Направление вращения - правое и левое.

Конструкция вентилятора горячего дутья ВГДН-15

Конструкция вентилятора ВГДН-15 горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.

Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части, осевого направляющего аппарата, рам под ходовую часть и приводного электродвигателя с рамой.

Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12 Х18 Н9Т или 12Х М

Предусмотрена система охлаждения вала ходовой части.

Условия эксплуатации вентилятора горячего дутья ВГДН-15

Вентилятор горячего дутья ВГДН-15 предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30^°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400^°С.

Углы разворота корпуса вентилятора горячего дутья ВГДН-15

Габаритные размеры вентилятора горячего дутья ВГДН-15

Модель	Размеры, мм
Модель	h	H	H1	B	l	Lmax	A	A1	A2	a1	a2	t1	t2	N	N1	N2	n1	n2	K	K1	K2	C	C1	C2	C3	C7	L1	L2	D	D1
ВГДН-15	626	950	2300	2640	752	2510	975	842	640	750	560	168	160	18	16	12	5	4	19	19	24	450	450	579	670	890	1517	1352	970	1070

Аэродинамические характеристики вентилятора горячего дутья ВГДН-15

Характеристики

Тип вентилятора	горячего дутья
Исполнение	3
Напряжение	380 B
Гарантия (мес.)	12
Страна-производитель	Украина
