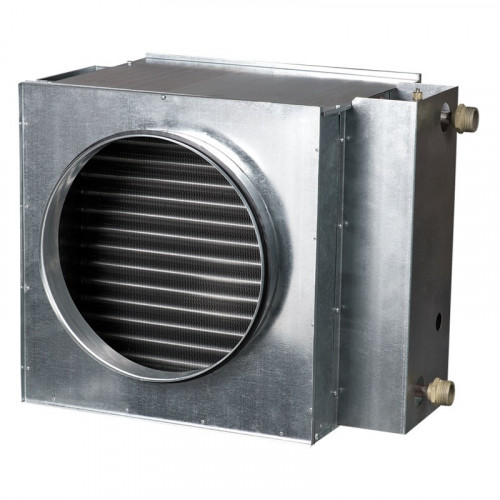

Водяной нагреватель ВЕНТС НКВ 125-2

Канальный водяной нагреватель ВЕНТС НКВ 125-2 предназначен для подогрева приточного воздуха в системах вентиляции круглого сечения, а также может использоваться в качестве подогревателя в приточных или приточно-вытяжных установках.

Конструкция

Корпус нагревателя выполнен из оцинкованной стали, трубные коллекторы изготовлены из медных трубок, поверхность теплообмена – из алюминиевых пластин. Для герметичного соединения с воздуховодами нагреватели снабжены резиновыми уплотнителями. Нагреватели выпускаются в двух- или четырехрядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре воды +100 °С. На выходном коллекторе нагревателя предусмотрен патрубок для установки погружного датчика измерения температуры или защиты от обмораживания калорифера. Нагреватель оборудован ниппелем для обезвоздушивания системы.

Монтаж

• Конструкция нагревателя позволяет закрепить его на круглых воздуховодах при помощи хомутов. Водяные нагреватели могут устанавливаться в любом положении, позволяющем произвести его обезвоздушивание. Направление движения воздуха должно соответствовать стрелке на калорифере.
• Рекомендуется устанавливать так, чтобы воздушный поток был равномерно распределен по всему сечению.
• Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения.
• Нагреватель может устанавливаться перед или за вентилятором. Если нагреватель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее двух присоединительных диаметров для стабилизации потока воздуха, а также не превысить максимально допустимую температуру воздуха внутри вентилятора.
• Калорифер необходимо подключать по принципу противотока, иначе его производительность будет ниже на 5-15%. Все расчетные номограммы в каталоге действительны для такого подключения.
• Если теплоносителем является вода, нагреватели предназначены для установки только внутри помещения. Для наружного монтажа необходимо в качестве теплоносителя применять незамерзающую смесь (например, раствор этиленгликоля).

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту от замерзания:

• автоматическую регулировку мощности и температуры нагрева воздуха;
• включение системы вентиляции с предварительным прогревом нагревателя;
• применение воздушных заслонок, оборудованных сервоприводом с возвратной пружиной;
• отслеживание состояние фильтра при помощи датчика дифференциального давления;
• остановку вентилятора, в случае угрозы замерзания нагревателя.
