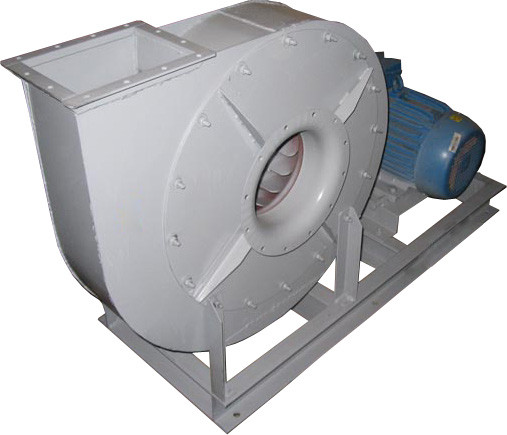

Вентилятор высокого давления ВВД №11,2 (45/1500), исп. №5

1 Отзыв

Характеристики

Тип вентилятора:

высокого давления

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

2950 — 2950 м3/ч

Полное давление:

6700 — 6700 Па

Напряжение:

380 B

Смотреть все

В наличии

Код: 1000192

229 026 грн./шт.

Количество:

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор высокого давления ВВД №11,2 (45/1500), исп. №5, также купили

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Описание

Вентилятор ВВД №11,2 (45/1500) (ВР 154-21) можно эксплуатировать в макроклиматических районах с умеренным «У» климатом 2-й или 3-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до +40°С.

Вентиляторы высокого давления ВВД №11,2 (45/1500) предназначены для перемещения воздуха и других газовых смесей с температурой до +80°С, не содержащих липких и длинноволокнистых веществ. Содержание пыли в перемещаемой среде не должно превышать 100 мг/м3. Исполнение по схеме №1.

Общая информация о центробежных (радиальных) вентиляторах высокого давления ВВД №11,2 (45/1500) (ВР 154-21)

Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 12
Направление вращения - правое и левое

Вентиляторы ВВД №11,2 (45/1500) применяются:

в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий
для подачи воздуха в вагранки, сушильные печи
в вентиляционных системах зерновых элеваторов и глубоких шахт
для транспортировки пыли и , легких сыпучих материалов
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Вентиляторы ВВД №11,2 (45/1500) изготавливаются:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы вентилятора высокого давления ВВД №11,2 (45/1500)

Вентилятор ВВД №11,2 (45/1500) состоит из таких основных узлов:

рабочее колесо;
корпус спиральный;
электродвигатель АИР 200 L4 45 кВт 1500 об./мин;
патрубок входной;
подшипниковый узел (ходовая часть);
станина;
рама;
клиноременная передача: клиновые ремни, ведущий и ведомый шкивы (в случае исполнения №5);
салазки с натяжным устройством (в случае исполнения №5);
ограждение клиноременной передачи (в случае исполнения №5).

Конструкция рабочего колеса – турбинного типа, имеет 12 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Характеристики

Тип вентилятора	высокого давления
Диаметр воздуховода	1120 мм
Мощность	45 KW
Частота вращения, об/мин	1500
Производительность	2950 — 2950 м3/ч
Полное давление	6700 — 6700 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	150
Допустимая вибрация вентилятора	5
Исполнение	5
Материал корпуса	сталь
Масса	1010 кг
Страна-производитель	Украина
Гарантия (мес.)	12
Макс. темп. перемещаемого воздуха	80 °C
