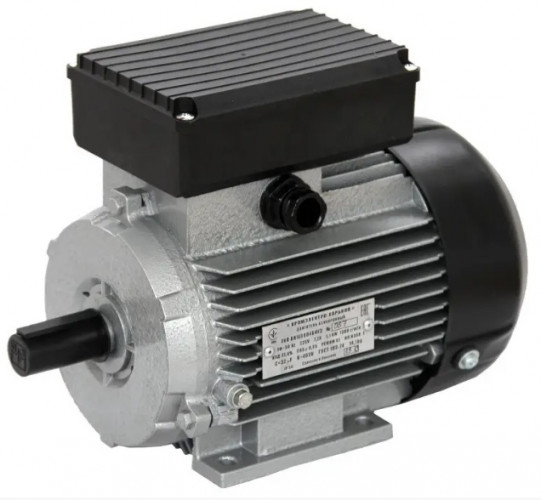

Однофазный электродвигатель АИ1Е 80 В2 1,5 кВт 3000 об/мин

Асинхронные однофазные электродвигатели переменного тока с короткозамкнутым ротором АИРЕ 80 В2 предназначены для оборудования электроприводов, различных механизмов во всех отраслях промышленности, бытовой техники (деревообрабатывающие станки, компрессоры, насосы, и др.), приводах аграрного комплекса и бытовых средств малой механизации (бетоносмесители, кормоизмельчители и др.).

Отличие однофазного двигателя АИРЕ 80 В2 от аналогичного общепромышленного заключается в обмотке статора, которая в однофазного двигателя есть двухфазная, а не трехфазная. Одна из двух обмоток электродвигателя АИРЕ 80 В2 является рабочей, то есть в процессе эксплуатации именно она пребывает под напряжением и создает магнитное поле. Вторая обмотка - пусковая. Она смещена в пространстве относительно первой на 90°. Пусковая обмотка двигателя АИРЕ 80 В2 включается кратковременно для того, чтобы только придать вращающего движения ротору. Так как смещения обмоток в пространстве мало, для того чтобы запустить однофазный электродвигатель АИРЕ 80 В2, фаза пусковой обмотки также смещена относительно фазы рабочей обмотки с помощью фазосдвигающего элемента - пускового конденсатора.

Перечисленных выше конструктивных особенностей достаточно, чтобы однофазный двигатель работал в нормальном режиме. Для того чтобы повысить пусковые характеристики и стабилизировать работу электродвигателя АИРЕ 80 В2 при различных нагрузках, в цепь рабочей обмотки включают также конденсатор, который называется рабочим. Однофазные двигатели с рабочим конденсатором часто называют конденсаторными электродвигателями.

Электродвигатель АИРЕ 80 В2 может исполняться в следующих монтажных исполнениях: IM1081 (IM1082), IM2081 (IM2082), IM3081 (IM3082) по ГОСТ 2479-79. В зависимости от монтажного исполнения, стоимость электродвигателя АИРЕ 80 В2 изменяется (уточняйте у менеджера).

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Однофазные конденсаторные электродвигатели называются однофазными так как подлючаются к однофазной сети переменного тока. Но их также можно называть и двухфазными, так как статор у них содержит две обмотки – рабочую и пусковую.

Пусковая обмотка служит для создания начального вращающего момента электродвигателя, так как электродвигатель с одной обмоткой имеет нулевой вращающий момент. Пусковая обмотка обычного однофазного электродвигателя имеет такое же количество пазов и такую же мощность как и рабочая. Она уложена в статоре под углом 90° (см. рисунок 2) к рабочей обмотке и подключена к сети через фазосдвигающий элемент - рабочий конденсатор. Конденсатор и пусковая обмотка обычно включены постоянно – и в момент пуска и во время работы однофазного электродвигателя. Схема обмоток обычного однофазного электродвигателя показана на рисунке 1а.

Частота вращения однофазного двигателя на холостом ходу меньше, чем у трехфазного двигателя с той же синхронной частотой вращения магнитного поля из-за наличия тормозящего момента. По этой же причине однофазный двигатель имеет худшие рабочие характеристики: меньший пусковой момент, меньший КПД, меньшую перегрузочную способность, повышенное скольжение при номинальной нагрузке.

Для того, чтобы однофазный элеткродвигатель обладал характеристиками максимально приближенными к трехфазному электродвигателю в его статоре необходимо создать вращающееся магнитное поле максимально приближенное к круговому. Это достигается правильным подбором емкости рабочего конденсатора в зависимости от тока в обмотке. Но так как пусковой и рабочий токи существенно различаются, то один рабочий конденсатор не в состоянии обеспечить идеальное магнитное поле во всех режимах работы однофазного электродвигателя. В обычных однофазных электродвигателях конденсатор подбирается для номинального тока. Соответственно его емкости недостаточно при пуске и такой однофазный электродвигатель имеет пониженный пусковой момент.

В случае когда условия пуска требуют от однофазного электродвигателя более высокого пускового момента, желательно иметь дополнительную пусковую емкость. Для этого однофазные двигатели включают через дополнительный блок управления, который содержит пусковой конденсатор Сп и делает возможным автоматическое подключение этого конденсатора во время пуска, а также при перегрузках. Пусковой конденсатор позволяет обеспечить наилучшие выходные характеристики однофазного электродвигателя. Схема включения однофазного электродвигателя с дополнительным пусковым конденсатором показана на рисунке 1б.

Схема подключения обмоток и рабочего конденсатора к разъемам клеммной коробки, а также схема подключения однофазного электродвигателя к сети для «прямого» и «обратного» направления вращения приведена на рисунке 3.

Установочно-присоединительные размеры однофазных электродвигателей полностью совпадают с размерами общепромышленных электродвигателей соответствующего габарита.
