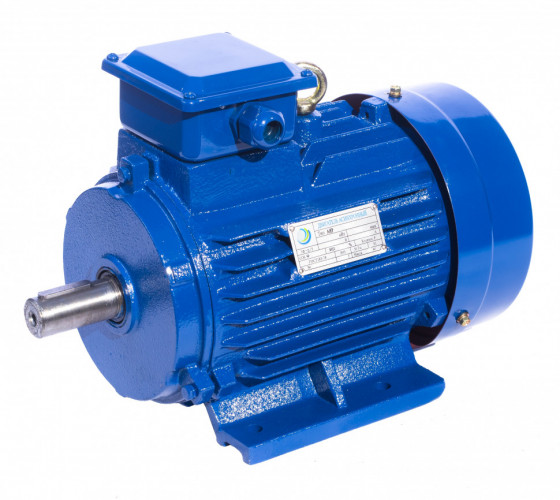

Электродвигатель АИР 180 М2 (АИР180М2) 30 кВт 3000 об/мин
Покупатели, которые приобрели Электродвигатель АИР 180 М2 (АИР180М2) 30 кВт 3000 об/мин, также купили
Описание
Общепромышленный электродвигатель АИР 180 М2 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)
Электродвигатель АИР 180 М2 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 380/660. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Двигатель АИР 180 М2 долговечен и надежен, отличается простотой в эксплуатации.
Асинхронный электродвигатель АИР 180 М2 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.
АИР | 180 | M | 2 |
1 | 2 | 3 | 4 |
1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 180 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) M - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 2 - число полюсов электродвигателя. |
Электродвигатель АИР 180 М2 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 180 М2 изменяется (уточняйте у менеджера).
на лапах: IM 1081 (IM 1082) |
|
с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец |
|
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец |
Рис. 1 - исполнение IM1081 (1082) |
Рис. 2 - исполнение IM2081 (2082) |
Тип | Кол. полюсов |
Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||||||
l30 | h31 | d30 | d24 | b10 | b11 | l10 | l11 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | n | ||
L | HD | AC | P | A | AB | B | BB | C | D | E | F | GA | GD | H | K | M | N | R | T | S | n | ||
АИР 180S | 2 | 700 | 455 | 380 | 400 | 279 | 355 | 203 | 343 | 121 | 48 | 110 | 14 | 51,5 | 9 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 |
4 | 700 | 455 | 380 | 400 | 279 | 355 | 203 | 343 | 121 | 55 | 110 | 16 | 59 | 10 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 | |
АИР 180М | 2 | 769 | 455 | 380 | 400 | 279 | 355 | 241 | 355 | 121 | 48 | 110 | 14 | 51,5 | 9 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 |
4,6,8 | 769 | 455 | 380 | 400 | 279 | 355 | 241 | 355 | 121 | 55 | 110 | 16 | 59 | 10 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 |
Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.
1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба |
9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка |
17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки |
25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника |
Номинальные данные приводятся в соответствии с ГОСТ 28173-89.
Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:
- «звезда» - при подключении на линейное напряжение 380 В;
- «треугольник» - при подключении на линейное напряжение 220 В.
Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:
- «звезда» - при подключении на линейное напряжение 660 В;
- «треугольник» - при подключении на линейное напряжение 380 В.
У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».
Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.
Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)
Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)
Специальное исполнения под заказ купить АИР180M2
- АИРС180M2 - повышенного скольжения;
- АИРЕ180M2 Е - со встроенным электромагнитным тормозом;
- АИР180M2 Т2 - тропического исполнения;
- АИР180M2 ОМ2 - морского исполнения;
- АИР180M2 Х2 - химстойкое исполнение.
Электромотор АИР 180 M2 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 180 M2
- АД180M2 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
- 5А180M2 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
- 5АИ180M2 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
- 4АМУ180M2 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
- АИР180M2 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
- АИР180M2 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
- АИР180M2 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
- АИРМ180M2 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
- А180M2 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
- Y3-180M2 (Y2-180M2) - производитель FUJIAN FUFA ELECTRICAL CO, LTD, Китай. Серия Y (Y2, Y3).
Характеристики
Тип электродвигателя | Трехфазный |
Мощность | 30 KW |
Напряжение | 380 B, 660 B |
Число полюсов | 2 |
Диаметр вала | 48 |
Частота вращения, об/мин | 3000 |
Монтажное исполнение | 1081, 2081 |
Фазность | 3-фазный |
Коэффициент мощности | 0.9 |
Класс защиты | IP X55 |
Климатическое исполнение | У3 |
Отнош. макс. вращ-го момента силы к ном. | 2 |
Отношение пускового тока к номинальному | 7 |
Отнош. пуск. вращ-го момента силы к ном. | 2 |
Частота тока | 50 Гц |
Материал корпуса | чугун |
КПД | 91.4 — 91.4 % |
Цвет | Синий |
Масса | 203 кг |
Страна-производитель | Китай |
Гарантия (мес.) | 12 |
Электродвигатель АИР 180 М2 (АИР180М2) 30 кВт 3000 об/мин отзывы
Чертеж
Габаритные, установочные и присоединительные размеры
Рис. 1 - исполнение IM1081 (1082) |
Рис. 2 - исполнение IM2081 (2082) |
Тип | Кол. полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||||||
l30 | h31 | d30 | d24 | b10 | b11 | l10 | l11 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | n | ||
L | HD | AC | P | A | AB | B | BB | C | D | E | F | GA | GD | H | K | M | N | R | T | S | n | ||
АИР 180S | 2 | 700 | 455 | 380 | 400 | 279 | 355 | 203 | 343 | 121 | 48 | 110 | 14 | 51,5 | 9 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 |
4 | 700 | 455 | 380 | 400 | 279 | 355 | 203 | 343 | 121 | 55 | 110 | 16 | 59 | 10 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 | |
АИР 180М | 2 | 769 | 455 | 380 | 400 | 279 | 355 | 241 | 355 | 121 | 48 | 110 | 14 | 51,5 | 9 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 |
4,6,8 | 769 | 455 | 380 | 400 | 279 | 355 | 241 | 355 | 121 | 55 | 110 | 16 | 59 | 10 | 180 | 15 | 350 | 300 | 0 | 5 | 19 | 4 |
Монтажное исполнение
Монтажное исполнение АИР 180 М2
Электродвигатель АИР 180 М2 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 180 М2 изменяется (уточняйте у менеджера).
на лапах: IM 1081 (IM 1082) | |
с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец | |
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец |
