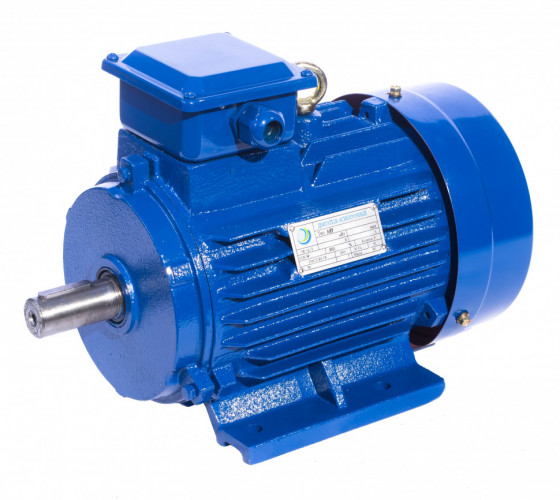

Электродвигатель АИР 225 М6 (АИР225М6) 37 кВт 1000 об/мин

Характеристики
Тип электродвигателя:
Трехфазный
Мощность:
Напряжение:
380 B, 660 B
Число полюсов:
6
Диаметр вала:
Частота вращения, об/мин:
Монтажное исполнение:
1081, 2081
В наличии
Код: 11220621122063
53 628 грн./шт.
62 648 грн.
- 14%
Экономия 9 020 грн.
Монтажное исполнение:
Количество:
Модели АИР
Информация о доставке
Способ доставки
Новая Почта
В течение 1-2 дней
Курьером по Киеву
В течение 1-2 дней
Самовывоз
г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.
Способы оплаты
Оплата Частями
LiqPay
Оплата при получении
Безналичный платеж
Избранное
Сравнение
Заказ по телефону:+38 044 545-77-31
Покупатели, которые приобрели Электродвигатель АИР 225 М6 (АИР225М6) 37 кВт 1000 об/мин, также купили
Описание

Применение и назначение

Общепромышленный электродвигатель АИР 225 М6 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 225 М6 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 380/660. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 225 М6 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 225 М6 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 225 М6

АИР 225 M 6
1 2 3 4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000;

2) 225 мм - высота оси вращения электродвигателя над размещаемой поверхностью;

3) M - установочный размер или длина сердечника;

А, В – вариант длины сердечника
S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный)

4) 6 - число полюсов электродвигателя.

Монтажное исполнение АИР 225 М6

Электродвигатель АИР 225 М6 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 225 М6 изменяется (уточняйте у менеджера).

на лапах:

IM 1081 (IM 1082)
с фланцем:

IM 3081 (IM 3082) - большой фланец
IM 3181 (IM 3182) - малый фланец
комбинированный:

IM 2081 (IM 2082) - большой фланец
IM 2181 (IM 2182) - малый фланец

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)
Рис. 2 - исполнение IM2081 (2082)

Тип Кол.
полюсов
Габаритные размеры, мм Установочные и присоединительные размеры, мм
l30 h31 d30 d24 b10 b11 l10 l11 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A AB B BB C D E F GA GD H K M N R T S n
АИР 225М 2 855 560 470 550 356 435 311 394 149 55 110 16 59 10 225 19 500 450 0 5 19 8
4,6,8 855 560 470 550 356 435 311 394 149 65 140 18 69 11 225 19 500 450 0 5 19 8


Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Конструктивные элементы электродвигателя АИР 225 М6


1. Фланец
2. Малый Фланец
3. Передняя крышка
4. Корпус
5. Шпонка
6. Сальник
7. Болт
8. Шайба
9. Передняя крышка подшипника
10. Внешняя крышка подшипника
11. Подшипники
12. Статор
13. Внутренняя крышка подшипника
14. Шильдик
15. Ротор
16. Прокладка
17. Задняя крышка
18. Крыльчатка вентилятора
19. Защитная крышка вентилятора
20. Винт
21. Шайба
22. Стопорное кольцо
23. Крышка клеммной коробки
24. База клеммной коробки
25. Кабельный ввод
26. Контактная площадка
27. Плата с выводом
28. Клеммы
29. Болт
30. Гайка
31. Задняя крышка подшипника

Схема подключения электродвигателя АИР 225 М6

Номинальные данные приводятся в соответствии с ГОСТ 28173-89.

Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:
  • «звезда» - при подключении на линейное напряжение 380 В;
  • «треугольник» - при подключении на линейное напряжение 220 В.

Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:
  • «звезда» - при подключении на линейное напряжение 660 В;
  • «треугольник» - при подключении на линейное напряжение 380 В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.


Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)


Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)


Специальное исполнения под заказ купить АИР225M6

  • АИРС225M6 - повышенного скольжения;
  • АИРЕ225M6 Е - со встроенным электромагнитным тормозом;
  • АИР225M6 Т2 - тропического исполнения;
  • АИР225M6 ОМ2 - морского исполнения;
  • АИР225M6 Х2 - химстойкое исполнение.

Электромотор АИР 225 M6 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 225 M6

  • АД225M6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
  • 5А225M6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
  • 5АИ225M6 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
  • 4АМУ225M6 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
  • АИР225M6 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
  • АИР225M6 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
  • АИР225M6 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
  • АИРМ225M6 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
  • А225M6 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
Характеристики
Тип электродвигателя
Трехфазный
Мощность
37 KW
Напряжение
380 B, 660 B
Число полюсов
6
Диаметр вала
65
Частота вращения, об/мин
1000
Монтажное исполнение
1081, 2081
Фазность
3-фазный
Коэффициент мощности
0.85
Класс защиты
IP X55
Климатическое исполнение
У3
Отнош. макс. вращ-го момента силы к ном.
2
Отношение пускового тока к номинальному
6
Отнош. пуск. вращ-го момента силы к ном.
2
Частота тока
50 Гц
Материал корпуса
чугун
КПД
91.3 — 91.3 %
Цвет
Синий
Масса
360 кг
Страна-производитель
Китай
Гарантия (мес.)
12
Электродвигатель АИР 225 М6 (АИР225М6) 37 кВт 1000 об/мин отзывы

Loading...
Чертеж

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)
Рис. 2 - исполнение IM2081 (2082)
ТипКол. полюсовГабаритные размеры, ммУстановочные и присоединительные размеры, мм
l30 h31 d30 d24 b10 b11 l10 l11 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A AB B BB C D E F GA GD H K M N R T S n
АИР 225М 2 855 560 470 550 356 435 311 394 149 55 110 16 59 10 225 19 500 450 0 5 19 8
4,6,8 855 560 470 550 356 435 311 394 149 65 140 18 69 11 225 19 500 450 0 5 19 8
Монтажное исполнение

Монтажное исполнение АИР 225 М6

Электродвигатель АИР 225 М6 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 225 М6 изменяется (уточняйте у менеджера).

на лапах: IM 1081 (IM 1082)
с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец
