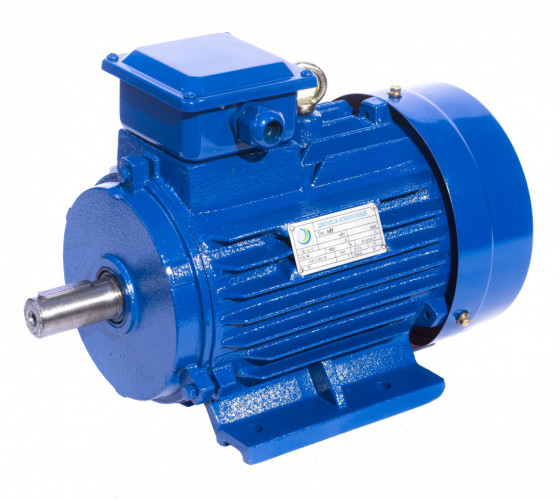

Электродвигатель АИР 250 М6 (АИР250М6) 55 кВт 1000 об/мин

Характеристики
Тип электродвигателя:
Трехфазный
Мощность:
Напряжение:
380 B, 660 B
Число полюсов:
6
Диаметр вала:
Частота вращения, об/мин:
Монтажное исполнение:
1081, 2081
В наличии
Код: 11220661122067
68 172 грн.
76 947 грн.
- 11%
Экономия 8 775 грн.
Монтажное исполнение:
Количество:
Информация о доставке
Способ доставки
Новая Почта
В течение 1-2 дней
Курьером по Киеву
В течение 1-2 дней
Самовывоз
г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.
Способы оплаты
Оплата Частями
Онлайн оплата
Оплата при получении
Безналичный платеж
Избранное
Сравнение
Заказ по телефону:+38 044 545-77-31
Покупатели, которые приобрели Электродвигатель АИР 250 М6 (АИР250М6) 55 кВт 1000 об/мин, также купили
Описание

Применение и назначение

Общепромышленный электродвигатель АИР 250 М6 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 250 М6 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 380/660. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 250 М6 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 250 М6 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 250 М6

АИР 250 M 6
1 2 3 4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000;

2) 250 мм - высота оси вращения электродвигателя над размещаемой поверхностью;

3) M - установочный размер или длина сердечника;

А, В – вариант длины сердечника
S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный)

4) 6 - число полюсов электродвигателя.

Монтажное исполнение АИР 250 М6

Электродвигатель АИР 250 М6 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 250 М6 изменяется (уточняйте у менеджера).

на лапах:

IM 1081 (IM 1082)
с фланцем:

IM 3081 (IM 3082) - большой фланец
IM 3181 (IM 3182) - малый фланец
комбинированный:

IM 2081 (IM 2082) - большой фланец
IM 2181 (IM 2182) - малый фланец

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)
Рис. 2 - исполнение IM2081 (2082)

Тип Кол.
полюсов
Габаритные размеры, мм Установочные и присоединительные размеры, мм
l30 h31 d30 d24 b10 b11 l10 l11 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A AB B BB C D E F GA GD H K M N R T S n
АИР 250S 2 981 635 510 550 406 490 311 445 168 65 140 18 69 11 250 24 500 450 0 5 19 8
4,6,8 981 635 510 550 406 490 311 445 168 75 140 20 79,5 12 250 24 500 450 0 5 19 8
АИР 250М 2 1031 615 510 550 406 490 349 459 168 65 140 18 69 11 250 24 500 450 0 5 19 8
4,6,8 1031 615 510 550 406 490 349 459 168 75 140 20 79,5 12 250 24 500 450 0 5 19 8


Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Конструктивные элементы электродвигателя АИР 250 М6


1. Фланец
2. Малый Фланец
3. Передняя крышка
4. Корпус
5. Шпонка
6. Сальник
7. Болт
8. Шайба
9. Передняя крышка подшипника
10. Внешняя крышка подшипника
11. Подшипники
12. Статор
13. Внутренняя крышка подшипника
14. Шильдик
15. Ротор
16. Прокладка
17. Задняя крышка
18. Крыльчатка вентилятора
19. Защитная крышка вентилятора
20. Винт
21. Шайба
22. Стопорное кольцо
23. Крышка клеммной коробки
24. База клеммной коробки
25. Кабельный ввод
26. Контактная площадка
27. Плата с выводом
28. Клеммы
29. Болт
30. Гайка
31. Задняя крышка подшипника

Схема подключения электродвигателя АИР 250 М6

Номинальные данные приводятся в соответствии с ГОСТ 28173-89.

Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:
  • «звезда» - при подключении на линейное напряжение 380 В;
  • «треугольник» - при подключении на линейное напряжение 220 В.

Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:
  • «звезда» - при подключении на линейное напряжение 660 В;
  • «треугольник» - при подключении на линейное напряжение 380 В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.


Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)


Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)


Специальное исполнения под заказ купить АИР250M6

  • АИРС250M6 - повышенного скольжения;
  • АИРЕ250M6 Е - со встроенным электромагнитным тормозом;
  • АИР250M6 Т2 - тропического исполнения;
  • АИР250M6 ОМ2 - морского исполнения;
  • АИР250M6 Х2 - химстойкое исполнение.

Электромотор АИР 250 M6 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 250 M6

  • АД250M6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
  • 5А250M6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
  • 5АИ250M6 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
  • 4АМУ250M6 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
  • АИР250M6 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
  • АИР250M6 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
  • АИР250M6 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
  • АИРМ250M6 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
  • А250M6 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
Характеристики
Тип электродвигателя
Трехфазный
Мощность
55 KW
Напряжение
380 B, 660 B
Число полюсов
6
Диаметр вала
75
Частота вращения, об/мин
1000
Монтажное исполнение
1081, 2081
Фазность
3-фазный
Коэффициент мощности
0.84
Класс защиты
IP X55
Климатическое исполнение
У3
Отнош. макс. вращ-го момента силы к ном.
2
Отношение пускового тока к номинальному
6
Отнош. пуск. вращ-го момента силы к ном.
2
Частота тока
50 Гц
Материал корпуса
чугун
КПД
92.4 — 92.4 %
Цвет
Синий
Масса
520 кг
Страна-производитель
Китай
Гарантия (мес.)
12
Электродвигатель АИР 250 М6 (АИР250М6) 55 кВт 1000 об/мин отзывы

Loading...
Чертеж

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)
Рис. 2 - исполнение IM2081 (2082)
ТипКол. полюсовГабаритные размеры, ммУстановочные и присоединительные размеры, мм
l30 h31 d30 d24 b10 b11 l10 l11 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A AB B BB C D E F GA GD H K M N R T S n
АИР 250S 2 981 635 510 550 406 490 311 445 168 65 140 18 69 11 250 24 500 450 0 5 19 8
4,6,8 981 635 510 550 406 490 311 445 168 75 140 20 79,5 12 250 24 500 450 0 5 19 8
АИР 250М 2 1031 615 510 550 406 490 349 459 168 65 140 18 69 11 250 24 500 450 0 5 19 8
4,6,8 1031 615 510 550 406 490 349 459 168 75 140 20 79,5 12 250 24 500 450 0 5 19 8

​Монтажное исполнение

Монтажное исполнение АИР 250 М6

Электродвигатель АИР 250 М6 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 250 М6 изменяется (уточняйте у менеджера).

на лапах: IM 1081 (IM 1082)
с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец
