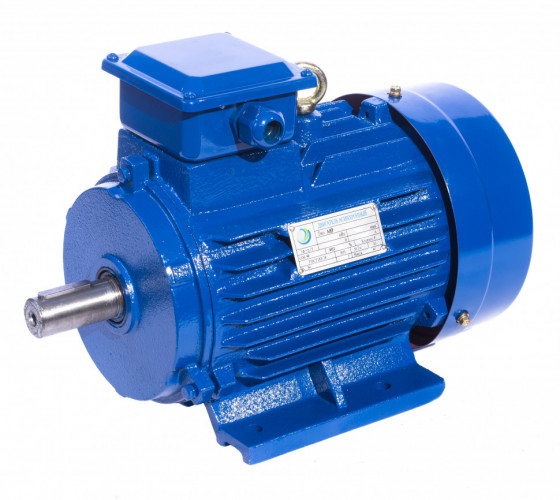

Электродвигатель АИР 280 S6 (АИР280S6) 75 кВт 1000 об/мин

Характеристики
Тип электродвигателя:
Трехфазный
Мощность:
Напряжение:
380 B, 660 B
Число полюсов:
6
Диаметр вала:
Частота вращения, об/мин:
Монтажное исполнение:
1081, 2081
Осталось несколько штук
Код: 11220681122069
85 362 грн./шт.
94 915 грн.
- 10%
Экономия 9 553 грн.
Монтажное исполнение:
Количество:
Информация о доставке
Способ доставки
Новая Почта
В течение 2-3 дней
Курьером по Киеву
В течение 2-3 дней
Самовывоз
г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.
Способы оплаты
Оплата Частями
LiqPay
Оплата при получении
Безналичный платеж
Избранное
Сравнение
Заказ по телефону:+38 044 545-77-31
Покупатели, которые приобрели Электродвигатель АИР 280 S6 (АИР280S6) 75 кВт 1000 об/мин, также купили
Описание

Применение и назначение

Общепромышленный электродвигатель АИР 280 S6 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 280 S6 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 380/660. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 280 S6 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 280 S6 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 280 S6

АИР 280 S 6
1 2 3 4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000;

2) 280 мм - высота оси вращения электродвигателя над размещаемой поверхностью;

3) S - установочный размер или длина сердечника;

А, В – вариант длины сердечника
S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный)

4) 6 - число полюсов электродвигателя.

Монтажное исполнение АИР 280 S6

Электродвигатель АИР 280 S6 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 280 S6 изменяется (уточняйте у менеджера).

на лапах:

IM 1081 (IM 1082)
с фланцем:

IM 3081 (IM 3082) - большой фланец
IM 3181 (IM 3182) - малый фланец
комбинированный:

IM 2081 (IM 2082) - большой фланец
IM 2181 (IM 2182) - малый фланец

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)
Рис. 2 - исполнение IM2081 (2082)

Тип Кол.
полюсов
Габаритные размеры, мм Установочные и присоединительные размеры, мм
l30 h31 d30 d24 b10 b11 l10 l11 l31 d1 l1 b1 h5 h1 h d10 d20 d25 l39 l20 d22 n
L HD AC P A AB B BB C D E F GA GD H K M N R T S n
АИР 280S 2 1146 698 580 660 457 550 368 540 190 70 140 20 74,5 12 280 24 600 550 0 6 24 8
4,6,8 1146 698 580 660 457 550 368 540 190 80 170 22 85 14 280 24 600 550 0 6 24 8
АИР 280М 2 1197 680 580 660 457 550 419 540 190 70 140 20 74,5 12 280 24 600 550 0 6 24 8
4,6,8 1197 680 580 660 457 550 419 540 190 80 170 22 85 14 280 24 600 550 0 6 24 8


Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Конструктивные элементы электродвигателя АИР 280 S6


1. Фланец
2. Малый Фланец
3. Передняя крышка
4. Корпус
5. Шпонка
6. Сальник
7. Болт
8. Шайба
9. Передняя крышка подшипника
10. Внешняя крышка подшипника
11. Подшипники
12. Статор
13. Внутренняя крышка подшипника
14. Шильдик
15. Ротор
16. Прокладка
17. Задняя крышка
18. Крыльчатка вентилятора
19. Защитная крышка вентилятора
20. Винт
21. Шайба
22. Стопорное кольцо
23. Крышка клеммной коробки
24. База клеммной коробки
25. Кабельный ввод
26. Контактная площадка
27. Плата с выводом
28. Клеммы
29. Болт
30. Гайка
31. Задняя крышка подшипника

Схема подключения электродвигателя АИР 280 S6

Номинальные данные приводятся в соответствии с ГОСТ 28173-89.

Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:
  • «звезда» - при подключении на линейное напряжение 380 В;
  • «треугольник» - при подключении на линейное напряжение 220 В.

Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:
  • «звезда» - при подключении на линейное напряжение 660 В;
  • «треугольник» - при подключении на линейное напряжение 380 В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.


Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)


Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)


Специальное исполнения под заказ купить АИР280S6

  • АИРС280S6 - повышенного скольжения;
  • АИРЕ280S6 Е - со встроенным электромагнитным тормозом;
  • АИР280S6 Т2 - тропического исполнения;
  • АИР280S6 ОМ2 - морского исполнения;
  • АИР280S6 Х2 - химстойкое исполнение.

Электромотор АИР 280 S6 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 280 S6

  • АД280S6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
  • 5А280S6 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
  • 5АИ280S6 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
  • 4АМУ280S6 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
  • АИР280S6 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
  • АИР280S6 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
  • АИР280S6 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
  • АИРМ280S6 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
  • А280S6 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
Характеристики
Тип электродвигателя
Трехфазный
Мощность
75 KW
Напряжение
380 B, 660 B
Число полюсов
6
Диаметр вала
80
Частота вращения, об/мин
1000
Монтажное исполнение
1081, 2081
Фазность
3-фазный
Коэффициент мощности
0.85
Класс защиты
IP X55
Климатическое исполнение
У3
Отнош. макс. вращ-го момента силы к ном.
2
Отношение пускового тока к номинальному
6
Отнош. пуск. вращ-го момента силы к ном.
2
Частота тока
50 Гц
Материал корпуса
чугун
КПД
93 — 93 %
Цвет
Синий
Масса
800 кг
Страна-производитель
Китай
Гарантия (мес.)
12
