Электродвигатель АИР 280 S8 (АИР280S8) 55 кВт 750 об/мин

Применение и назначение

Общепромышленный электродвигатель АИР 280 S8 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 280 S8 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 380/660. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 280 S8 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 280 S8 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 280 S8

АИР	280	S	8
1	2	3	4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 280 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) S - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 8 - число полюсов электродвигателя.

Монтажное исполнение АИР 280 S8

Электродвигатель АИР 280 S8 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 280 S8 изменяется (уточняйте у менеджера).

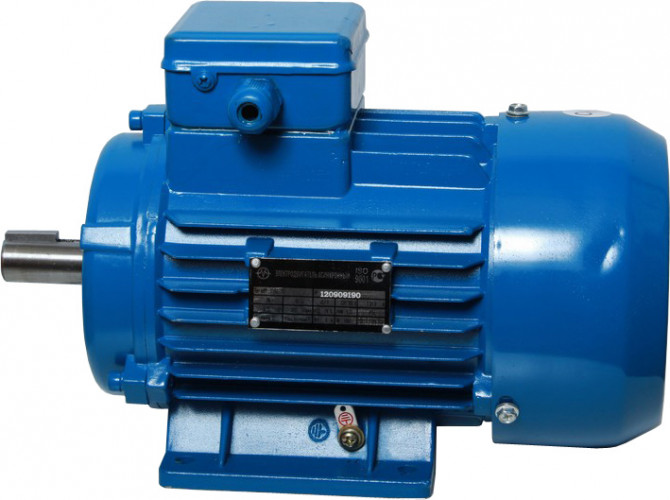

на лапах: IM 1081 (IM 1082)

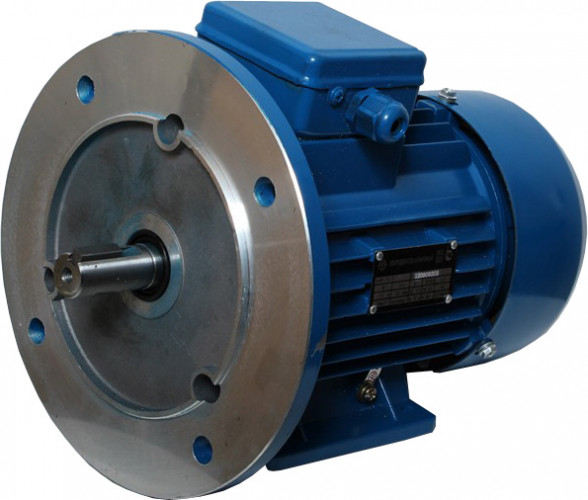

с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)

Рис. 2 - исполнение IM2081 (2082)

Тип	Кол. полюсов	Габаритные размеры, мм				Установочные и присоединительные размеры, мм
		l30	h31	d30	d24	b10	b11	l10	l11	l31	d1	l1	b1	h5	h1	h	d10	d20	d25	l39	l20	d22	n
		L	HD	AC	P	A	AB	B	BB	C	D	E	F	GA	GD	H	K	M	N	R	T	S	n
АИР 280S	2	1146	698	580	660	457	550	368	540	190	70	140	20	74,5	12	280	24	600	550	0	6	24	8
	4,6,8	1146	698	580	660	457	550	368	540	190	80	170	22	85	14	280	24	600	550	0	6	24	8
АИР 280М	2	1197	680	580	660	457	550	419	540	190	70	140	20	74,5	12	280	24	600	550	0	6	24	8
	4,6,8	1197	680	580	660	457	550	419	540	190	80	170	22	85	14	280	24	600	550	0	6	24	8

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Конструктивные элементы электродвигателя АИР 280 S8

1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба

9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка

17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки

25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника

Схема подключения электродвигателя АИР 280 S8

Номинальные данные приводятся в соответствии с ГОСТ 28173-89.

Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 380 В;
• «треугольник» - при подключении на линейное напряжение 220 В.

Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 660 В;
• «треугольник» - при подключении на линейное напряжение 380 В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)

Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)

Специальное исполнения под заказ купить АИР280S8

• АИРС280S8 - повышенного скольжения;
• АИРЕ280S8 Е - со встроенным электромагнитным тормозом;
• АИР280S8 Т2 - тропического исполнения;
• АИР280S8 ОМ2 - морского исполнения;
• АИР280S8 Х2 - химстойкое исполнение.

Электромотор АИР 280 S8 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 280 S8

• АД280S8 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
• 5А280S8 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
• 5АИ280S8 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
• 4АМУ280S8 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
• АИР280S8 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
• АИР280S8 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
• АИР280S8 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
• АИРМ280S8 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
• А280S8 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
