Циклон СЦН-40-800

Циклон типа СЦН-40 широко применяется для очистки газовых сред и аспирационного воздуха от мелко- и среднедисперсных взвешенных частиц. Он пользуются популярностью в большинстве промышленных предприятий стран СНГ как наиболее эффективный, надежный и не требующий частого технического обслуживания агрегат. Благодаря особенностям конструкции он менее подвержен износу и гораздо реже забивается. Также циклон СЦН-40 обладает более высокой степенью очистки при тех же энергетических затратах в сравнении с циклонами типов ЦН-15, УЦ-38, СК-ЦН-34, которая достигает 95% для частиц размером до 10 мкм (данные для циклона с диаметром корпуса 1000 мм).

Циклоны СЦН-40 успешно справляется с фильтрацией воздушных масс от пылевых примесей, которые возникают при различных технологических операциях и производственных процессах. Это могут быть загрязнения в виде мелкой шлифовальной пыли, сажи, сахарной пудры, частиц металла и строительных материалов мелкого и среднего размера.

Эффективны они и на предприятиях, где необходимо производить очистку газовых потоков от нескольких видов пыли и примесей одновременно.

Часто циклоны такого типа монтируют для очистки воздуха, выходящего из вентиляционных вытяжек, установленных на складах, в цехах и других производственных помещениях.

Циклоны СЦН-40 широко используются на любых промышленных предприятиях строительного, дерево- и металлообрабатывающего профиля, в энергетике, пищевой отрасли.

Для нужд предприятий пищевого направления циклоны типа СЦН-40 изготавливаются из нержавеющей стали. Промышленные производства оснащаются техническими агрегатами такого типа, выполненными из черных металлов или других материалов, согласно техническим потребностям конкретного предприятия. Корпусы циклонов покрываются краской. Особенность изготовления циклонов, которые будут использоваться для фильтрации абразивных частиц, в том, что они выполняются из металла толщиной, порядка 3 мм.

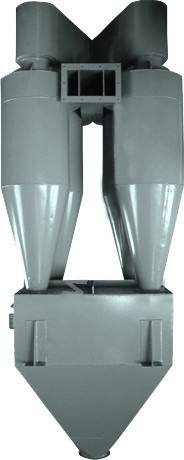

Отверстия циклона снабжаются фланцами, с помощью которых легко соединить несколько агрегатов (обычно от 2 до 10 штук ) в одну группу. Если есть необходимость объединить в батарею циклоны различных диаметров, то для соединения воздуховодов разного размера применяются переходники из оцинкованной стали.

В зависимости от условий, в которых будет эксплуатироваться установка, имеется возможность выполнить циклон СЦН-40 как с правосторонним, так и с левосторонним вращением газовых масс внутри корпуса.

Бункер для сбора пыли изготавливается в том виде и габаритных размерах, которые требуются по техническому заданию, где приведены расчеты предполагаемых интервалов очистки циклона.

Через боковой вход в корпус циклона проходит загрязненный воздух и закручивается по спирали, вследствие чего в действие вступает центробежная сила. Под ее воздействием более тяжелые по сравнению с воздухом пылевые частицы отбрасываются к стенкам циклона и падают вниз со скоростью 3-8 м/с, собираясь в пылесборном бункере. А через выходное отверстие в верхней части корпуса выходит уже очищенный воздух.

Высокая степень очистки в циклоне СЦН-40 достигается благодаря увеличенной скорости вращения газа с одновременным понижением скорости радиального стока в направлении выхлопной трубы.

При монтаже циклонов СЦН-40 используются совместные с ними вентиляторы для эффективного нагнетания или всасывания газа. Если вентилятор расположен за циклоном, то для достижения эффективных показателей очистки необходимо применять дополнительные устройства для раскручивания воздушного потока, особенно при использовании вентилятора ВЦ-14-46.

Циклоны могут поставляться с улиткой и без улитки

Циклоны могут поставляться с улиткой и без улитки
