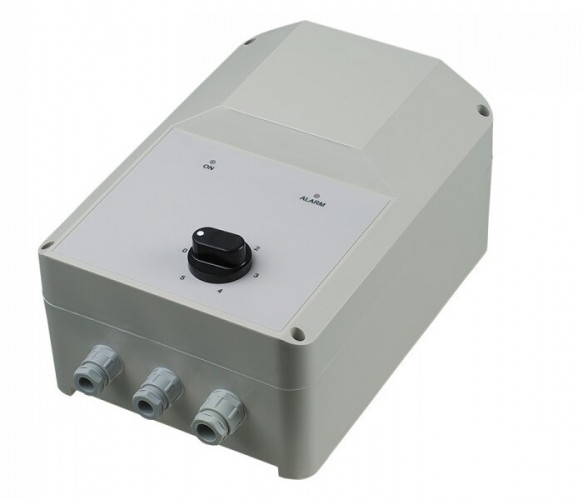

Регулятор скорости Вентс РСА5Е-10,0-Т

Регулятор скорости вентилятора трансформаторный Вентс РСА5Е-10,0-Т используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора с однофазным электродвигателем. Данная модель подключается к вентилятору с номинальной силой тока не выше 10 А.

Конструкция и управления

Корпус изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжениям 80 В - 105 В - 130 В - 160 В - 230 В.

Для выбора скорости используется поворотная ручка-тумблер. При работе устройства загорается индикаторная лампа.

Возможности дополнительного подключения

К регуляторы можно подключить:

• внешнее оборудование, такое как привод воздушный заслонки (клемма 230 В, макс. 2 А)

Данные устройства приобретаются отдельно.

Защита

Прекращается подача напряжения при срабатывании термореле, которое встроенно в двигатель вентилятора. Повторное включение возможно при снижении температуры двигателя до рабочих показателей.

Монтаж

Устанавливается в помещении, место установки должно выбираться с учетом свободной рециркуляции воздуха для охлаждения элементов устройства.

Рабочее положение вертикальное.

Схема подключения
