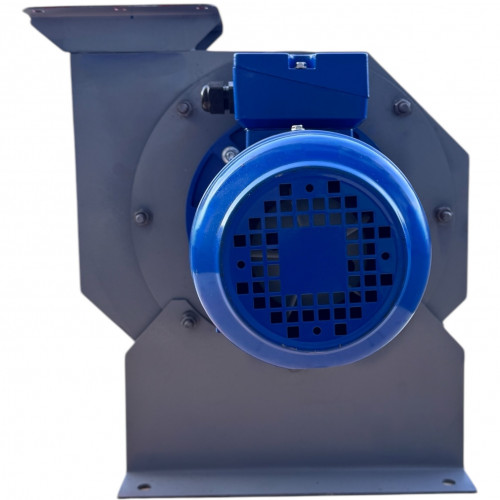

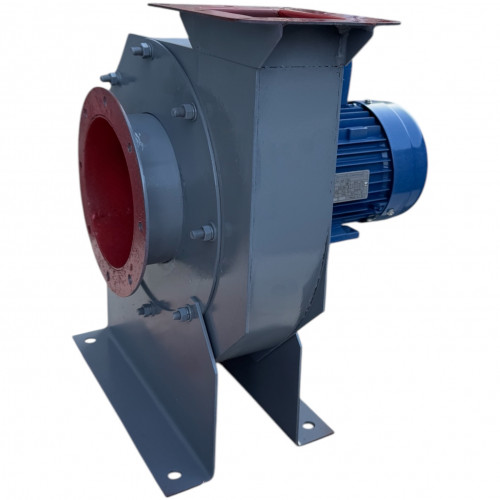

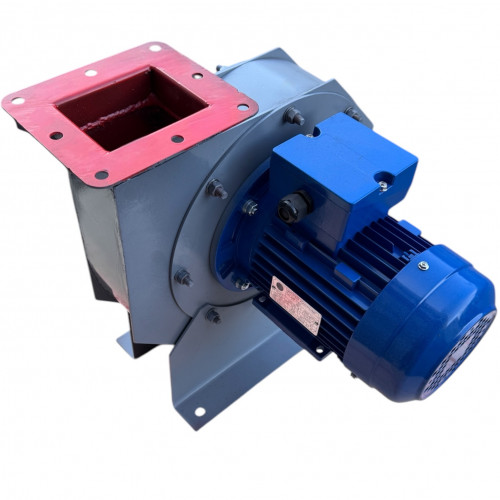

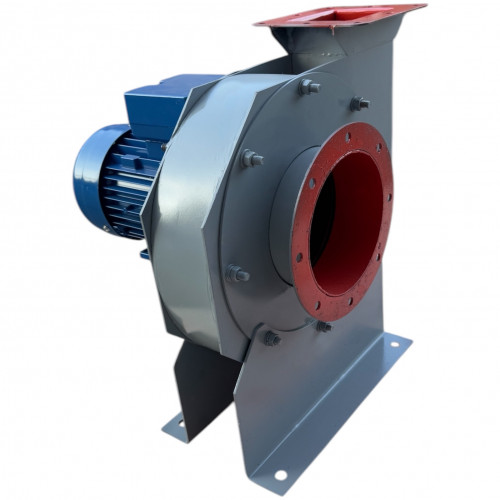

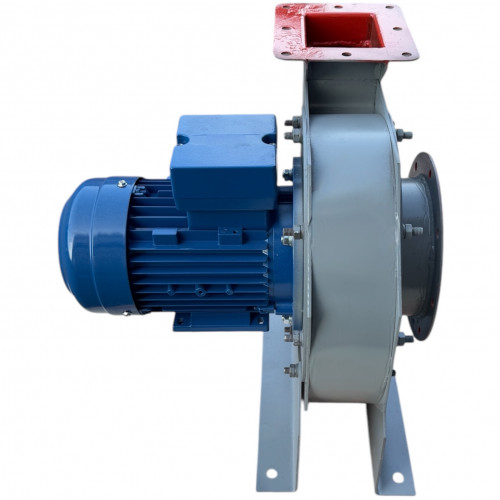

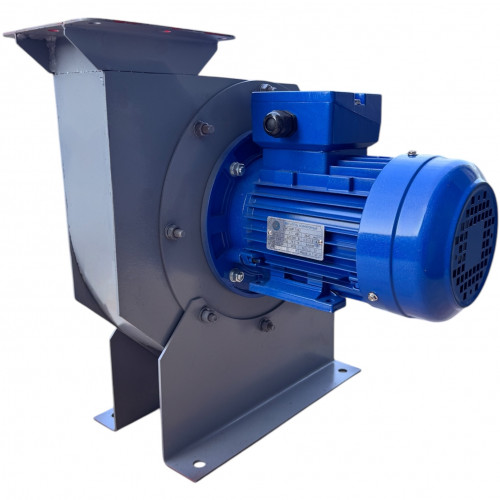

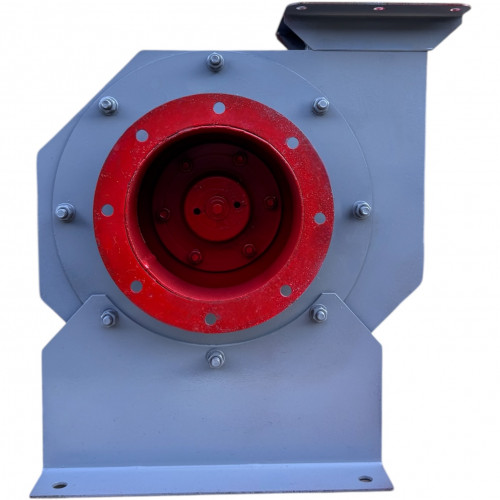

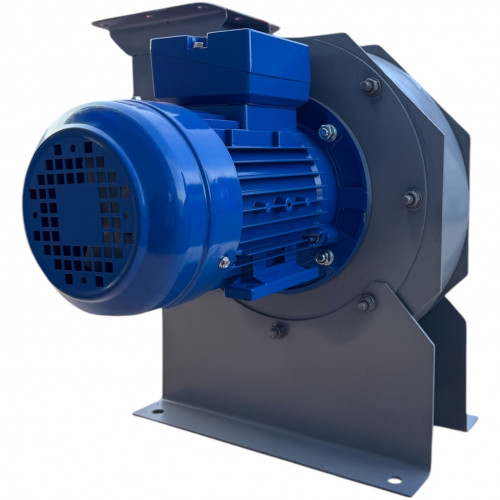

Вентилятор высокого давления ВЦ 10-28 №2,5 (0,12/1500), исп. №1

Характеристики
Тип вентилятора:
высокого давления
Диаметр воздуховода:
Мощность:
Частота вращения, об/мин:
Производительность:
570 — 570 м3/ч
Полное давление:
470 — 470 Па
Напряжение:
380 B
В наличии
Код: 1010928
10 947 грн./шт.
Количество:
Мощность электродвигателя, кВт
Информация о доставке
Способ доставки
Новая Почта
В течение 3-4 дней
Курьером по Киеву
В течение 3-4 дней
Самовывоз
г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.
Способы оплаты
Оплата Частями
LiqPay
Оплата при получении
Безналичный платеж
Избранное
Сравнение
Заказ по телефону:+38 044 545-77-31
Покупатели, которые приобрели Вентилятор высокого давления ВЦ 10-28 №2,5 (0,12/1500), исп. №1, также купили
Описание

Вентиляторы ВЦ 10-28 №2,5 (0,12/1500) (ВР 200-28) предназначены для перемещения воздуха и других газовоздушных смесей агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количествах более 0,1 г/м2.

Вентиляторы ВЦ 10-28 №2,5 (0,12/1500) можно эксплуатировать в макро­климатических районах с умеренным «У» и тропическим «Т» климатом 2-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до 40°С или 45°С для вентиляторов тропического исполнения.

Общая информация о ВЦ 10-28 №2,5 (0,12/1500) (ВР 200-28)
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперед загнутые лопатки
  • Количество лопаток - 48
  • Направление вращения - правое и левое
  • Прямой и ременной привод

Изготавливаются ВЦ 10-28 №2,5 (0,12/1500) в соответствии с ТУ У 29.2-00909779-002:2009
  • из углеродистой стали
  • из нержавеющей стали
  • из разнородных металлов
  • из алюминиевых сплавов

Применяются ВЦ 10-28 №2,5 (0,12/1500) (ВР 200-28)
  • в системах промышленной вентиляции
  • в вентиляционных системах зерновых элеваторов и глубоких шахт
  • для подачи воздуха в установки пневмотранспорта эжекционного типа
  • для подачи воздуха в вагранки, печи
  • для подачи сжатого воздуха в форсунку сжигания жидкого топлива в зерносушилках
  • для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания


Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы вентилятора высокого давления ВЦ 10-28 №2,5 (0,12/1500)

Вентилятор ВЦ 10-28 №2,5 (0,12/1500) состоит из таких основных узлов:
  • рабочее колесо;
  • корпус спиральный;
  • электродвигатель АИР 56 А4 0,12 кВт 1500 об./мин;
  • патрубок входной;
  • подшипниковый узел (ходовая часть);
  • станина;
  • рама;

Конструкция рабочего колеса – турбинного типа, имеет 48 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2,5 (0,12/1500)




Положение корпуса вентилятора

Вид со стороны всасывания


Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №2,5 (0,12/1500)




Технические характеристики вентиляторов ВЦ 10-28 №2,5 (0,12/1500)

Условные обозначения
  • D - диаметр рабочего колеса, мм
  • Dн - номинальный диаметр рабочего колеса, мм
  • Pv - полное давление, Па
  • Nу - установочная мощность, кВт
  • n - частота вращения рабочего колеса, об/мин
  • ? - КПД


Аэродинамические характеристики вентиляторов ВЦ 10-28 №2,5 (0,12/1500)

Характеристики
Тип вентилятора
высокого давления
Диаметр воздуховода
250 мм
Мощность
0.12 KW
Частота вращения, об/мин
1500
Производительность
570 — 570 м3/ч
Полное давление
470 — 470 Па
Напряжение
380 B
Шумоизоляция корпуса
Нет
Предельно-допустимая темп-ра газовых смесей
80 °C
Диапазон температур для эксплуатации
40 — 40 °C
Предельная концентрация грязи и пыли
100
Допустимая вибрация вентилятора
5
Исполнение
1
Материал корпуса
сталь
Масса
19 кг
Страна-производитель
Украина
Гарантия (мес.)
12
Макс. темп. перемещаемого воздуха
80 °C
Вентилятор высокого давления ВЦ 10-28 №2,5 (0,12/1500), исп. №1 отзывы

Loading...
Аэродинамическая хар-ка

Чертеж

Габаритные и присоединительные размеры
