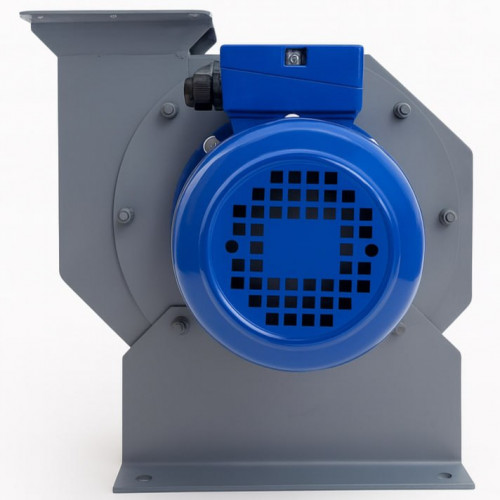

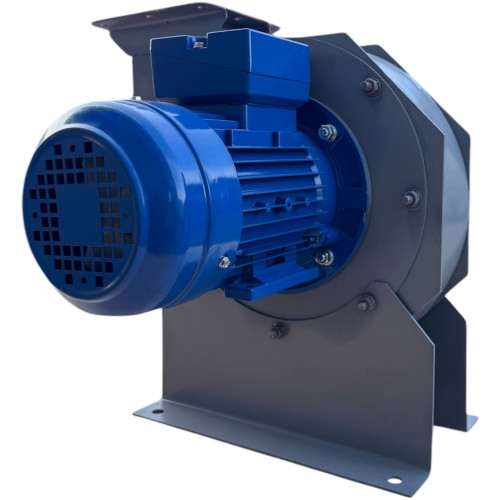

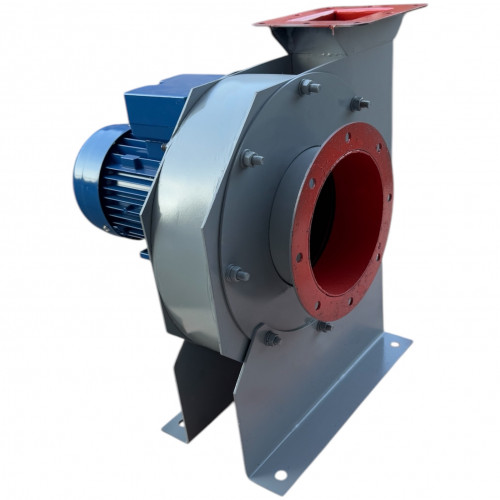

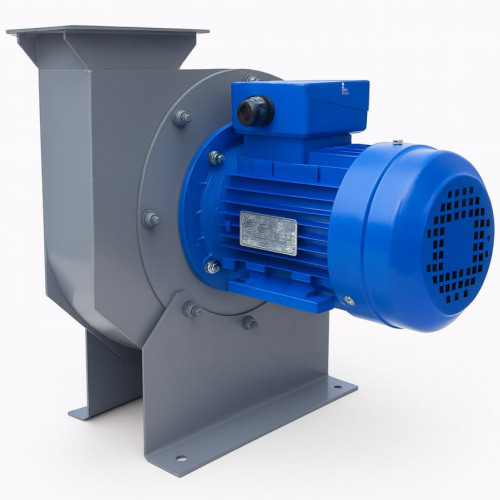

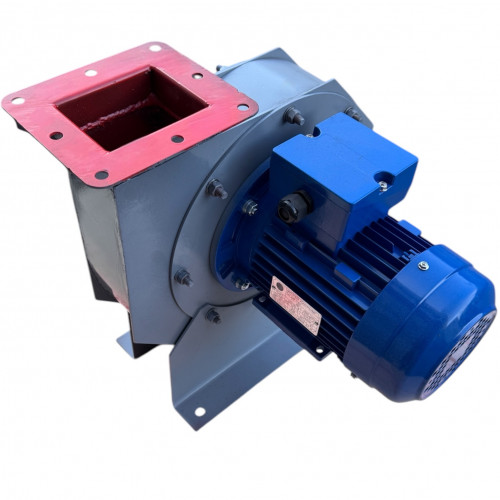

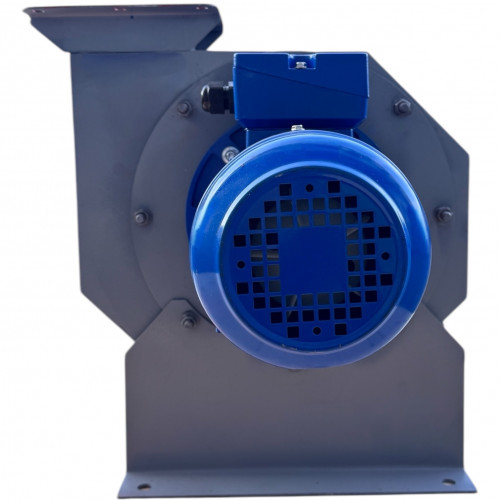

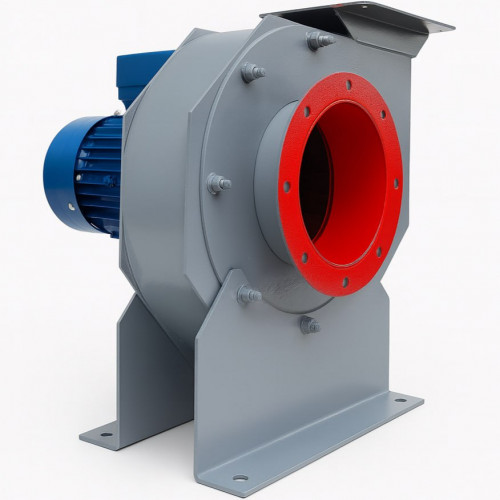

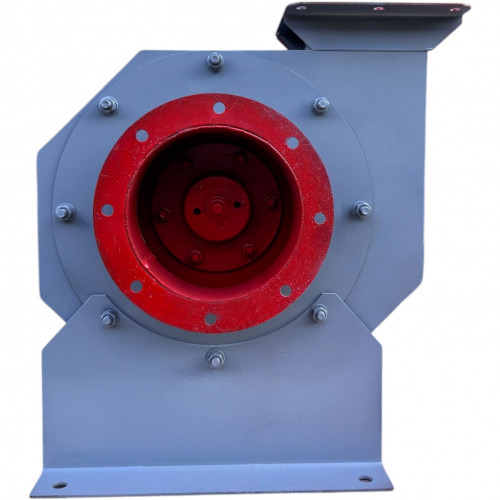

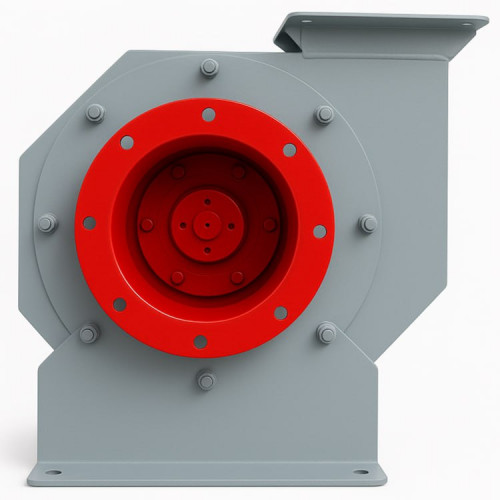

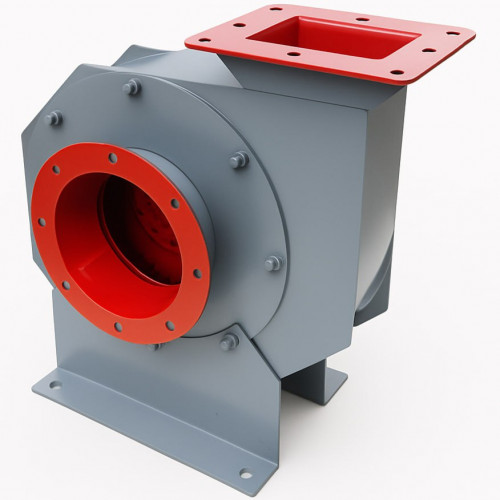

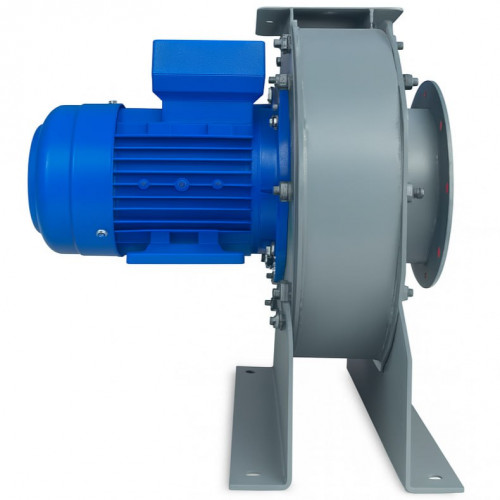

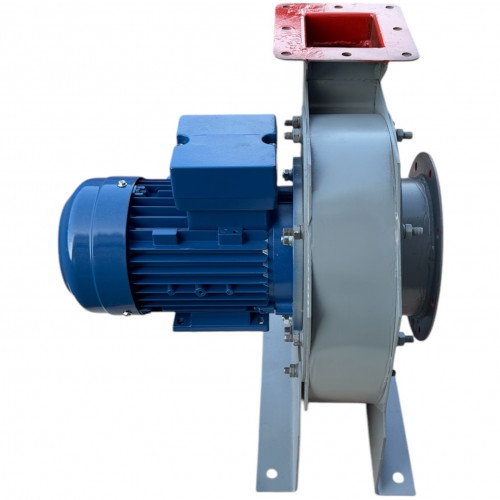

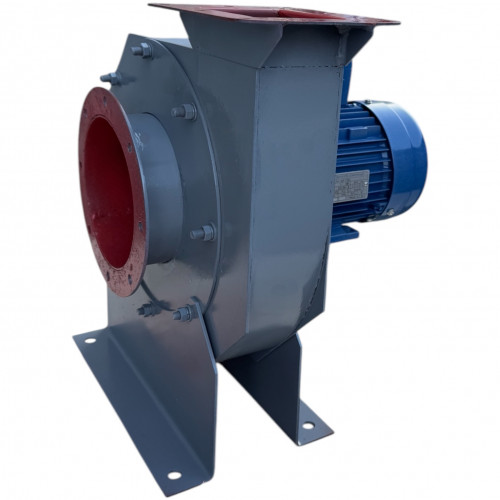

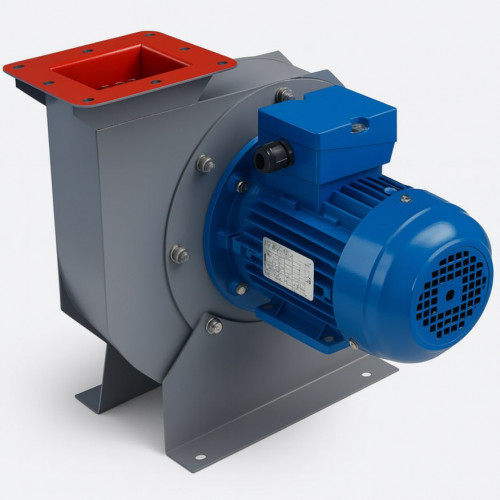

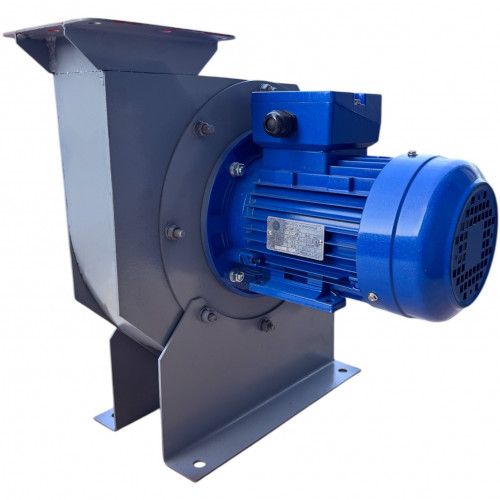

Вентилятор высокого давления ВЦ 10-28 №3,15 (0,55/1500), исп. №1

0 Отзывов

Характеристики

Тип вентилятора:

высокого давления

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

600 — 1100 м3/ч

Полное давление:

660 — 710 Па

Напряжение:

380 B

Смотреть все

В наличии

Код: 10001181119304

14 678 грн./шт.

Двигатель Китай100011814 678 грн.
Двигатель Турция111930415 129 грн.

Количество:

Мощность электродвигателя, кВт

без электродвигателя 0,37

0,55

3 4

Модели

Вентилятор ВЦ 4-75 №2,5 (0,55/3000), исп. №1

Вентилятор высокого давления ВЦ 10-28 №3,15 (0,55/1500), исп. №1

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор высокого давления ВЦ 10-28 №3,15 (0,55/1500), исп. №1, также купили

Муфта для соединения фасонных элементов ВЕНТС

89 грн./шт.

Отвод ВЕНТС 90°

233 грн./шт.

Хомут ВЕНТС ХЦ 315

373 грн./шт.

Ниппель ВЕНТС

90 грн./шт.

Рабочее колесо вентилятора ВЦ 10-28

3 362 грн./шт.

Крестовина ВЕНТС

336 грн./шт.

Тройник ВЕНТС

266 грн./шт.

Переход ВЕНТС 315

515 грн./шт.

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Воздуховод ВЕНТС Спировент 1м

312 грн./шт.

Заглушка внутренняя для воздуховодов ВЕНТС

103 грн./шт.

Тройник угловой ВЕНТС 45°

434 грн./шт.

Описание

Вентиляторы ВЦ 10-28 №3,15 (0,55/1500) (ВР 200-28) предназначены для перемещения воздуха и других газовоздушных смесей агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количествах более 0,1 г/м2.

Вентиляторы ВЦ 10-28 №3,15 (0,55/1500) можно эксплуатировать в макроклиматических районах с умеренным «У» и тропическим «Т» климатом 2-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до 40°С или 45°С для вентиляторов тропического исполнения.

Общая информация о ВЦ 10-28 №3,15 (0,55/1500) (ВР 200-28)

Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 48
Направление вращения - правое и левое
Прямой и ременной привод

Изготавливаются ВЦ 10-28 №3,15 (0,55/1500) в соответствии с ТУ У 29.2-00909779-002:2009

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Применяются ВЦ 10-28 №3,15 (0,55/1500) (ВР 200-28)

в системах промышленной вентиляции
в вентиляционных системах зерновых элеваторов и глубоких шахт
для подачи воздуха в установки пневмотранспорта эжекционного типа
для подачи воздуха в вагранки, печи
для подачи сжатого воздуха в форсунку сжигания жидкого топлива в зерносушилках
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы вентилятора высокого давления ВЦ 10-28 №3,15 (0,55/1500)

Вентилятор ВЦ 10-28 №3,15 (0,55/1500) состоит из таких основных узлов:

рабочее колесо;
корпус спиральный;
электродвигатель АИР 71 А4 0,55 кВт 1500 об./мин;
патрубок входной;
подшипниковый узел (ходовая часть);
станина;
рама;

Конструкция рабочего колеса – турбинного типа, имеет 48 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №3,15 (0,55/1500)

Положение корпуса вентилятора

Вид со стороны всасывания

Габаритные и присоединительные размеры вентилятора ВЦ 10-28 №3,15 (0,55/1500)

Технические характеристики вентиляторов ВЦ 10-28 №3,15 (0,55/1500)

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 10-28 №3,15 (0,55/1500)

Характеристики

Тип вентилятора	высокого давления
Диаметр воздуховода	315 мм
Мощность	0.55 KW
Частота вращения, об/мин	1500
Производительность	600 — 1100 м3/ч
Полное давление	660 — 710 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	100
Допустимая вибрация вентилятора	5
Исполнение	1
Материал корпуса	сталь
Масса	38.5 кг
Страна-производитель	Украина
Гарантия (мес.)	12
Макс. темп. перемещаемого воздуха	80 °C
