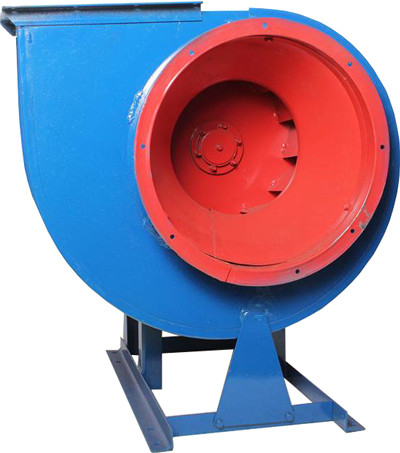

Вентилятор ВЦ 4-75 №2,5 (0,75/1500), исп. №1

Характеристики
Тип вентилятора:
низкого давления
Диаметр воздуховода:
Мощность:
Частота вращения, об/мин:
Производительность:
710 — 710 м3/ч
Полное давление:
155 — 155 Па
Напряжение:
380 B
В наличии
Код: 10107411126029
8 619 грн.
Количество:
Обороты электродвигателя, об/мин
Информация о доставке
Способ доставки
Новая Почта
В течение 3-4 дней
Курьером по Киеву
В течение 3-4 дней
Самовывоз
г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.
Способы оплаты
Оплата Частями
Онлайн оплата
Оплата при получении
Безналичный платеж
Избранное
Сравнение
Заказ по телефону:+38 044 545-77-31
Покупатели, которые приобрели Вентилятор ВЦ 4-75 №2,5 (0,75/1500), исп. №1, также купили
Описание

Вентиляторы типа ВЦ 4-75 №2,5 (0,75/1500) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о вентиляторе ВЦ 4-75 №2,5 (0,75/1500):
  • Радиальный
  • Низкого давления
  • Одностороннее всасывание
  • Спиральный поворотный корпус
  • Количество лопаток - 12 шт
  • Лопатки загнутые назад
  • Направление вращения - правое или левое
  • Вариация размеров от №2,5 до №20

Технические характеристики вентиляторов ВЦ 4-75 №2,5 (0,75/1500)

Типоразмер
вентилятора
D/Dн Электродвигатель Параметры в рабочей зоне Масса
вентилятора,
не более
Типоразмер Частота Мощность Производительность Полное давление
  об/мин кВт м3/час Па кг
№2,5 Уменьшенный диаметр рабочего колеса
0,9 АИР 56 А4 1500 0,12 0,4 - 0,8 120 - 70 24
АИР 56 В4 0,18 0,5 - 0,9 130 - 75 24
АИР 63 А4 0,25 0,5 - 0,9 130 - 75 27
АИР 63 А2 3000 0,37 0,85 - 1,65 490 - 300 27
АИР 63 В2 0,55 0,85 - 1,65 490 - 300 27
0,95 АИР 56 А4 1500 0,12 0,45 - 0,85 150 - 95 24
АИР 56 В4 0,18 0,55 - 0,95 150 - 95 24
АИР 63 А4 0,25 0,55 - 0,95 150 - 95 27
АИР 63 А2 3000 0,37 0,9 - 1,7 350 - 530 27
АИР 63 В2 0,55 0,9 - 1,7 350 - 530 27
Номинальный диаметр рабочего колеса
1 АИР 56 А4 1500 0,12 0,45 - 1,0 110 - 170 24
АИР 56 В4 0,18 0,55 - 1,0 110 - 170 24
АИР 63 А4 0,25 0,55 - 1,0 110 - 170 27
АИР 63 В2 3000 0,55 0,9 - 1,75 370 - 650 27
АИР 71 А2 0,75 1,0 - 2,0 380 - 685 30
Увеличенный диаметр рабочего колеса
1,05 АИР 56 А4 1500 0,12 0,5 - 1,0 130 - 190 24
АИР 56 В4 0,18 0,5 - 1,0 130 - 190 24
АИР 63 А4 0,25 0,5 - 1,0 130 - 190 27
АИР 63 В2 3000 0,55 0,9 - 1,75 520 - 790 27
АИР 71 А2 0,75 0,95 - 1,75 540 - 800 30
1,1 АИР 56 А4 1500 0,12 0,55 - 1,0 140 - 200 24
АИР 56 В4 0,18 0,55 - 1,0 140 - 200 24
АИР 63 А4 0,25 0,6 - 1,1 150 - 240 27
АИР 71 А2 3000 0,75 0,9 - 1,8 740 - 960 30
АИР 71 В2 1,1 0,95 - 1,9 750 - 970 30


Вентиляторы ВЦ 4-75 №2,5 (0,75/1500) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:
  • из углеродистой стали
  • из нержавеющей стали
  • из разнородных металлов
  • из алюминиевых сплавов

Вентиляторы ВЦ 4-75 №2,5 (0,75/1500) применяются:
  • в системах кондиционирования воздуха
  • в системах вентиляции
  • в системах воздушного отопления
  • для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №2,5 (0,75/1500)

Вентилятор ВЦ 4-75 №2,5 (0,75/1500) состоит из таких основных узлов:
  • спиральный корпус
  • рабочее колесо
  • станина
  • коллектор
  • электродвигатель.

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.

Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Характеристики
Тип вентилятора
низкого давления
Диаметр воздуховода
250 мм
Мощность
0.75 KW
Частота вращения, об/мин
1500
Производительность
710 — 710 м3/ч
Полное давление
155 — 155 Па
Напряжение
380 B
Шумоизоляция корпуса
Нет
Предельно-допустимая темп-ра газовых смесей
80 °C
Диапазон температур для эксплуатации
40 — 40 °C
Предельная концентрация грязи и пыли
100
Допустимая вибрация вентилятора
5
Исполнение
1
Материал корпуса
сталь
Масса
30.5 кг
Страна-производитель
Украина
Гарантия (мес.)
12
Вентилятор ВЦ 4-75 №2,5 (0,75/1500), исп. №1 отзывы

Loading...
Аэродинамическая хар-ка

Аэродинамические характеристики вентиляторов ВЦ 4-75 №2,5 (0,75/1500)

Диаметр рабочего колеса
Уменьшенный Номинальный Увеличенный
D/Dн=0.9 D/Dн=0.95 D/Dн= 1 D/Dн= 1.05 D/Dн=1.1

Условные обозначения

  • D - диаметр рабочего колеса, мм
  • Dн - номинальный диаметр рабочего колеса, мм
  • Pv - полное давление, Па
  • Q - производительность по воздуху,тыс. м3/ч;
  • η - коэфициент полезного действия
  • Ny - установочная мощность, кВт
  • n - частота вращения рабочего колеса, об/мин
Чертеж
Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №2,5 (0,75/1500)

Положение корпуса
Положение корпуса вентилятора

Вид со стороны всасывания
