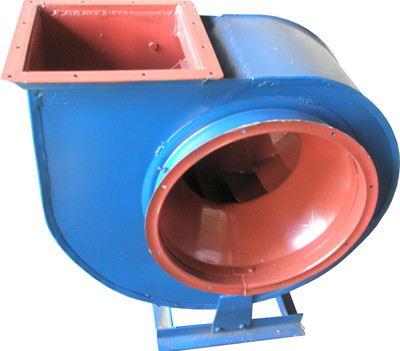

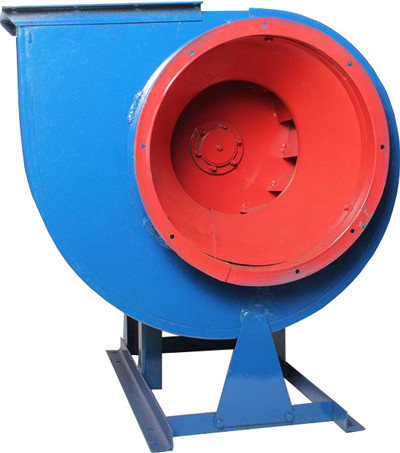

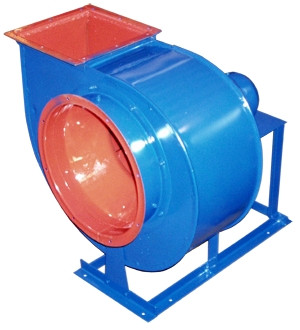

Вентилятор ВЦ 4-75 №8 (7,5/1000), исп. №1

Вентилятор ВЦ 4-75 №8 (7,5/1000), исп. №1

0 Отзывов

Характеристики

Тип вентилятора:

низкого давления

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

10190 — 23550 м3/ч

Полное давление:

628 — 1166 Па

Напряжение:

380 B

Смотреть все

Осталось несколько штук

Код: 1000025

53 136 грн./шт.

Количество:

Мощность электродвигателя, кВт

5,5 кВт

7,5 кВт

11 кВт

Обороты электродвигателя, об/мин

1000 об

1500 об

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор ВЦ 4-75 №8 (7,5/1000), исп. №1, также купили

Рабочее колесо вентилятора ВЦ 4-75

2 419 грн./шт.

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Описание

Вентиляторы типа ВЦ 4-75 №8 (7,5/1000) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о вентиляторе ВЦ 4-75 №8 (7,5/1000):

Радиальный
Низкого давления
Одностороннее всасывание
Спиральный поворотный корпус
Количество лопаток - 12 шт
Лопатки загнутые назад
Направление вращения - правое или левое
Вариация размеров от №2,5 до №20

Технические характеристики вентиляторов ВЦ 4-75 №8 (7,5/1000)

Типоразмер вентилятора	D/Dн	Электродвигатель			Параметры в рабочей зоне		Масса вентилятора, не более
		Типоразмер	Частота	Мощность	Производительность	Полное давление	Масса вентилятора, не более
			об/мин	кВт	м3/час	Па	кг
№8	Уменьшенный диаметр рабочего колеса
	0,9	АИР 112 МВ6	1000	4	9,5 - 17,0	570 - 640	257
	0,9	АИР 132 S6	1000	5,5	9,5 - 23	480 - 640	300
	0,95	АИР 132 S6	1000	5,5	12,5 - 23,0	470 - 800	300
	Номинальный диаметр рабочего колеса
	1,0	АИР 112 М8	750	2,2	9,0 - 15,0	265 - 520	257
		АИР 132 S8	750	4	9,2 - 15,0	275 - 530	300
		АИР 132 S6	1000	5,5	12,0 - 17,0	880 - 950	300
		АИР 132 М6		7,5	12,0 - 23,0	580 - 950	300
		АИР 160 S6		11	12,0 - 23,4	500 - 975	355
		АИР 160 S4	1500	15	12,8 - 18,0	2150 - 2200	355
		АИР 160 М4		18,5	19,0 - 28,0	1430 - 2220	355
		АИР 180 S4		22	19,0 - 28,0	1430 - 2220	415
	Увеличенный диаметр рабочего колеса
	1,05	АИР 112 М8	750	2,2	8,2 - 17,0	330 - 620	257
	1,05	АИР 132 М6	1000	7,5	11,0 - 24	720 - 1020	300
	1,1	АИР 160 S6	1000	11	13,0 - 24,0	900 - 1280	355

Положение корпуса вентилятора

Вид со стороны всасывания

Вентиляторы ВЦ 4-75 №8 (7,5/1000) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Вентиляторы ВЦ 4-75 №8 (7,5/1000) применяются:

в системах кондиционирования воздуха
в системах вентиляции
в системах воздушного отопления
для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №8 (7,5/1000)

Вентилятор ВЦ 4-75 №8 (7,5/1000) состоит из таких основных узлов:

спиральный корпус
рабочее колесо
станина
коллектор
электродвигатель.

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.

Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №8 (7,5/1000)

Условные обозначения

D - диаметр рабочего колеса, мм
Dн - номинальный диаметр рабочего колеса, мм
Pv - полное давление, Па
Nу - установочная мощность, кВт
n - частота вращения рабочего колеса, об/мин
? - КПД

Аэродинамические характеристики вентиляторов ВЦ 4-75 №8 (7,5/1000)

Диаметр рабочего колеса
Уменьшенный	Номинальный	Увеличенный
D/Dн=0.95	D/Dн= 1	D/Dн= 1.05	D/Dн=1.1

Характеристики

Тип вентилятора	низкого давления
Диаметр воздуховода	800 мм
Мощность	7.5 KW
Частота вращения, об/мин	1000
Производительность	10190 — 23550 м3/ч
Полное давление	628 — 1166 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	100
D/Dn	1, 1.05
Допустимая вибрация вентилятора	5
Исполнение	1
Материал корпуса	сталь
Масса	323.5 кг
Страна-производитель	Украина
Гарантия (мес.)	12
