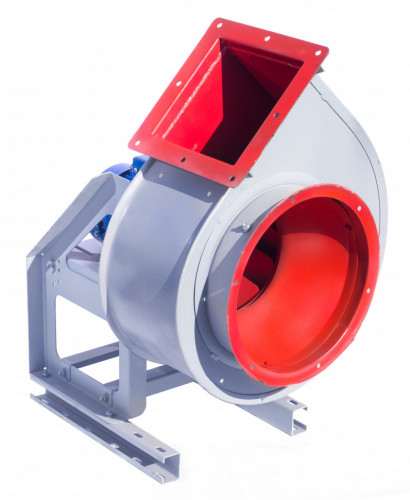

Вентилятор ВЦ 4-75 №4 (7,5/3000), исп. №1

Характеристики
Тип вентилятора:
низкого давления
Диаметр воздуховода:
Мощность:
Частота вращения, об/мин:
Производительность:
3780 — 8900 м3/ч
Полное давление:
1400 — 1400 Па
Напряжение:
380 B
В наличии
Код: 10107561119251
19 617 грн.
Количество:
Мощность электродвигателя, кВт
Информация о доставке
Способ доставки
Новая Почта
В течение 1-2 дней
Курьером по Киеву
В течение 1-2 дней
Самовывоз
г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.
Способы оплаты
Оплата Частями
Онлайн оплата
Оплата при получении
Безналичный платеж
Избранное
Сравнение
Заказ по телефону:+38 044 545-77-31
Покупатели, которые приобрели Вентилятор ВЦ 4-75 №4 (7,5/3000), исп. №1, также купили
Описание
Вентиляторы типа ВЦ 4-75 №4 (7,5/3000) предназначены для перемещения воздуха и других неагрессивных газо-воздушных смесей при температуре не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, не содержащих ржавчины, липких и волокнистых веществ с запыленностью воздуха не более 0,1 г\м3.

Вентиляторы, изготовленные из алюминиевых сплавов, применяются для вытяжки в помещениях содержащих газо и паровоздушные взрывоопасные или ускоряющие коррозию воздушные смеси.

Общая информация о вентиляторе ВЦ 4-75 №4 (7,5/3000):
  • Радиальный
  • Низкого давления
  • Одностороннее всасывание
  • Спиральный поворотный корпус
  • Количество лопаток - 12 шт
  • Лопатки загнутые назад
  • Направление вращения - правое или левое
  • Вариация размеров от №2,5 до №20

Технические характеристики вентиляторов ВЦ 4-75 №4 (7,5/3000)

Типоразмер
вентилятора
D/Dн Электродвигатель Параметры в рабочей зоне Масса
вентилятора,
не более
Типоразмер Частота Мощность Производительность Полное давление
  об/мин кВт м3/час Па кг
№4 Уменьшенный диаметр рабочего колеса
0,9 АИР 63 А6 1000 0,18 1,2 - 2,3 65 - 160 65
АИР 63 В4 1500 1,37 1,8 - 3,6 170 - 320 65
АИР 71 А4 0,55 1,95 - 4,0 190 - 340 68
0,95 АИР 63 А6 1000 0,18 1,4 - 2,6 100 - 175 65
АИР 63 В6 0,25 1,4 - 3,0 100 - 175 65
АИР 71 А4 1500 0,55 2,3 - 4,0 250 - 430 68
АИР 71 В4 0,75 2,3 - 4,0 250 - 430 68
Номинальный диаметр рабочего колеса
1,0 АИР 63 А6 1000 0,18 1,4 - 2,5 120 - 210 65
АИР 63 В6 0,25 1,4 - 2,7 120 - 210 65
АИР 63 В4 1500 0,37 1,6 - 2,5 300 - 400 65
АИР 71 А4 0,55 1,8 - 3,8 220 - 500 68
АИР 71 В4 0,75 2,2 - 4,1 300 - 500 68
АИР 80 А4 1,1 2,4 - 4,1 320 - 510 71
АИР 90 L2 3000 3 3,2 - 3,6 1450 - 2200 76
АИР 100 S2 4 3,2 - 3,9 1350 - 2200 87
АИР 100 L2 5,5 4,3 - 3,8 1250 - 2200 87
АИР 112 М2 7,5 4,3 - 8,5 1380 - 2210 92
Увеличенный диаметр рабочего колеса
1,05 АИР 63 А6 1000 0,18 1,3 - 2,75 160 - 230 65
АИР 63 В6 0,25 1,3 - 2,75 140 - 230 65
АИР 71 А6 0,37 1,3 - 2,8 120 - 260 68
АИР 71 В4 1500 0,75 2,0 - 4,2 330 - 560 68
АИР 80 А4 1,1 2,0 - 4,2 340 - 580 71
АИР 100 L2 3000 5,5 3,6 - 7,6 1200 - 1800 87
АИР 112 М2 7,5 4,3 - 8,6 1500 - 2350 92
1,1 АИР 71 А6 1000 0,37 1,3 - 2,7 180 - 270 68
АИР 80 А4 1500 1,1 2,1 - 4,2 440 - 670 71
АИР 112 М2 3000 7,5 4,2 - 8,8 1800 - 2850 92
Вентиляторы ВЦ 4-75 №4 (7,5/3000) изготавливаются в соответствии с ТУ У 29.2-00909779-002-2009:
  • из углеродистой стали
  • из нержавеющей стали
  • из разнородных металлов
  • из алюминиевых сплавов

Вентиляторы ВЦ 4-75 №4 (7,5/3000) применяются:
  • в системах кондиционирования воздуха
  • в системах вентиляции
  • в системах воздушного отопления
  • для других санитарно-производственных целей

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы центробежного вентилятора ВЦ 4-75 №4 (7,5/3000)

Вентилятор ВЦ 4-75 №4 (7,5/3000) состоит из таких основных узлов:
  • спиральный корпус
  • рабочее колесо
  • станина
  • коллектор
  • электродвигатель.

Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.

Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.

Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Характеристики
Тип вентилятора
низкого давления
Диаметр воздуховода
400 мм
Мощность
7.5 KW
Частота вращения, об/мин
3000
Производительность
3780 — 8900 м3/ч
Полное давление
1400 — 1400 Па
Напряжение
380 B
Шумоизоляция корпуса
Нет
Предельно-допустимая темп-ра газовых смесей
80 °C
Диапазон температур для эксплуатации
40 — 40 °C
Предельная концентрация грязи и пыли
100
D/Dn
1, 1.05
Допустимая вибрация вентилятора
5
Исполнение
1
Материал корпуса
сталь
Масса
97 кг
Страна-производитель
Украина
Гарантия (мес.)
12
Вентилятор ВЦ 4-75 №4 (7,5/3000), исп. №1 отзывы

Loading...
Аэродинамическая хар-ка
Аэродинамические характеристики вентиляторов ВЦ 4-75 №4 (7,5/3000)

Диаметр рабочего колеса
Уменьшенный Номинальный Увеличенный
D/Dн=0.9 D/Dн=0.95 D/Dн= 1 D/Dн= 1.05 D/Dн=1.1

Условные обозначения

  • D - диаметр рабочего колеса, мм
  • Dн - номинальный диаметр рабочего колеса, мм
  • Pv - полное давление, Па
  • Q - производительность по воздуху,тыс. м3/ч;
  • η - коэфициент полезного действия
  • Ny - установочная мощность, кВт
  • n - частота вращения рабочего колеса, об/мин
Чертеж
Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №4 (7,5/3000)

Габаритные и присоединительные размеры могут изменяться заводом-изготовителем без уведомления покупателей.

Положение корпуса
Положение корпуса вентилятора

Вид со стороны всасывания
