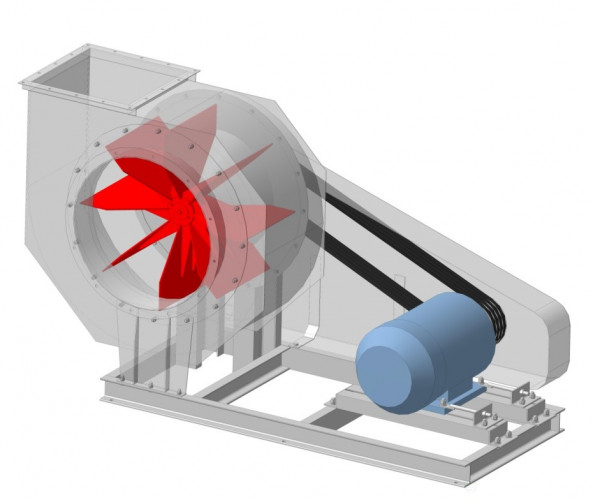

Вентилятор пылевой ВЦП 5-45 (ВРП) №5 (18,5/3000), исп. №5

0 Отзывов

Характеристики

Тип вентилятора:

пылевые

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

4600 — 8800 м3/ч

Полное давление:

3100 — 3100 Па

Напряжение:

380 B

Смотреть все

В наличии

Код: 1000280

87 904 грн./шт.

Количество:

Мощность электродвигателя, кВт

2,2 7,5 7,5 11

18,5

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор пылевой ВЦП 5-45 (ВРП) №5 (18,5/3000), исп. №5, также купили

Переход ВЕНТС 500

1 124 грн./шт.

Тройник угловой ВЕНТС 45°

434 грн./шт.

Крестовина ВЕНТС

336 грн./шт.

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Рабочее колесо вентилятора ВРП (ВЦП 5-45)

3 321 грн./шт.

Ниппель ВЕНТС

90 грн./шт.

Воздуховод ВЕНТС Спировент 1м

312 грн./шт.

Отвод ВЕНТС 90°

233 грн./шт.

Тройник ВЕНТС

266 грн./шт.

Муфта для соединения фасонных элементов ВЕНТС

89 грн./шт.

Описание

Назначение пылевого вентилятора ВЦП 5-45 (ВРП) №5

Пылевой вентилятор ВЦП 5-45 (ВРП) №5 предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха; не содержащих липких веществ и волокнистых материалов. Содержание механических примесей в перемещаемой среде до 1000000 мг/м3 (1 кг/м3).

Вентилятор пылевой ВЦП 5-45 (ВРП) №5 предназначен для удаления древесной пыли и стружки от деревообрабатывающих станков, для удаления металлической пыли и стружки от металлообрабатывающих станков, в санитарно-технических и производственных целях в стационарных условиях. Вентиляторы изготавливаются в соответствии с ТУ 22-4577-79 и выполнен по конструкционной схеме согласно ГОСТ 5976-73.

Общая информация о вентиляторах пылевых ВЦП 5-45 (ВРП) №5

одностороннего всасывания;
корпус спиральный поворотный;
радиальные прямые лопатки;
количество лопаток – 8 шт.;
направление вращения – правое и левое;
схема исполнения: № 5;
материал изготовления: углеродистая сталь;
вентиляторы изготавливаются в соответствии с ТУ 22-4577-79.

Сфера применения пылевых вентиляторов ВЦП 5-45 (ВРП) №5

в системах пылеочистных установок;
в системах пневмотранспорта;
для удаления древесной пыли и стружки от деревообрабатывающих станков;
для удаления металлической пыли и стружки от металлообрабатывающих станков;
в других санитарно-технических и производственных целях.

Вентиляторы пылевые ВЦП 5-45 (ВРП) №5 изготавливаются:

из углеродистой стали
из нержавеющей стали
из разнородных материалов
из алюминиевых сплавов

Устройство и принцип работы пылевого вентилятора ВЦП 5-45 (ВРП) №5

Корпус (обечайка) ВЦП 5-45 (ВРП) №5

Спиральный корпус представляет собой неразъемную конструкцию.

К передней стенке корпуса крепится цилиндрический входной патрубок с фланцем. Выходной патрубок приварен к корпусу. Зазор между входным патрубком и рабочим колесом регулируется.

Рабочее колесо вентилятора ВЦП 5-45 (ВРП) №5

Колесо рабочее сварное, состоит из 8 радиально расположенных прямых лопаток, ступицы и двух звездочек.

Подготовка вентилятора ВЦП 5-45 (ВРП) №5 к работе

Монтаж

Перед монтажом вентилятора необходимо произвести внешний осмотр узлов. Замеченные повреждения, полученные в результате неправильной транспортировки и хранения, устранить.

При монтаже вентилятора необходимо:

убедиться в легком и плавном вращении рабочего колеса;
проверить зазоры и при необходимости отрегулировать осевой и радиальный зазоры;
проверить затяжку болтовых соединений, особое внимание обратить на крепление рабочего колеса;
заземлить корпус вентилятора и двигатель;
кратковременным включением проверить направление вращения рабочего колеса в соответствии с указанием стрелки на корпусе вентилятора;
подсоединить при помощи гибких вставок нагнетательный и всасывающий воздуховоды.

Пуск

Смонтированный вентилятор необходимо опробовать, для чего производят пробный пуск и проверяют его работу. Перед пуском вентилятора необходимо:

залить в корпус промвала трансмиссионное масло и, если вентилятор выполнен в конструкционном исполнении, в состав которого входит промежуточный вал, масло заливается через пробку в корпусе до ее уровня;
проверить соответствие напряжения питающей сети и двигателя;
проверить заземление;
включить электродвигатель.

При наличии посторонних стуков и шумов, а также повышенной вибрации, немедленно остановить вентилятор, выяснить причину замеченных неполадок и устранить их.

Характеристики

Тип вентилятора	пылевые
Диаметр воздуховода	500 мм
Мощность	18.5 KW
Частота вращения, об/мин	3000
Производительность	4600 — 8800 м3/ч
Полное давление	3100 — 3100 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Предельная концентрация грязи и пыли	1000000
Исполнение	5
Материал корпуса	сталь
Страна-производитель	Украина
Гарантия (мес.)	12
