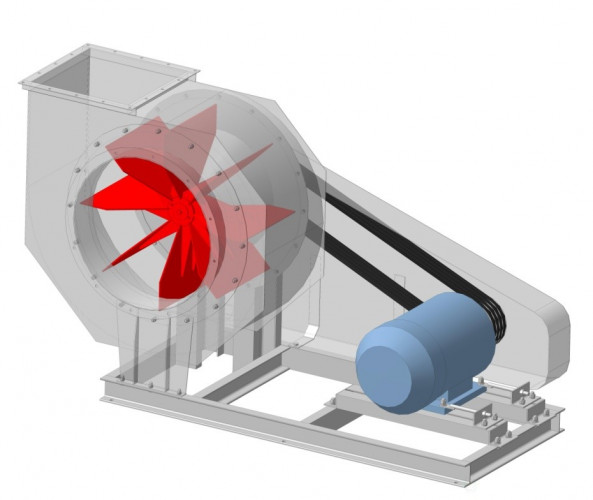

Вентилятор пылевой ВЦП 5-45 (ВРП) №6,3 (30/3000), исп. №5
Покупатели, которые приобрели Вентилятор пылевой ВЦП 5-45 (ВРП) №6,3 (30/3000), исп. №5, также купили
Описание
Назначение пылевого вентилятора ВЦП 5-45 (ВРП) №6,3
Пылевой вентилятор ВЦП 5-45 (ВРП) №6,3 предназначен для перемещения взрывобезопасных неабразивных пылегазовоздушных смесей, имеющих температуру воздуха не выше 80°С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха; не содержащих липких веществ и волокнистых материалов. Содержание механических примесей в перемещаемой среде до 1000000 мг/м3 (1 кг/м3).
Вентилятор пылевой ВЦП 5-45 (ВРП) №6,3 предназначен для удаления древесной пыли и стружки от деревообрабатывающих станков, для удаления металлической пыли и стружки от металлообрабатывающих станков, в санитарно-технических и производственных целях в стационарных условиях. Вентиляторы изготавливаются в соответствии с ТУ 22-4577-79 и выполнен по конструкционной схеме согласно ГОСТ 5976-73.
Общая информация о вентиляторах пылевых ВЦП 5-45 (ВРП) №6,3
- одностороннего всасывания;
- корпус спиральный поворотный;
- радиальные прямые лопатки;
- количество лопаток – 8 шт.;
- направление вращения – правое и левое;
- схема исполнения: № 5;
- материал изготовления: углеродистая сталь;
- вентиляторы изготавливаются в соответствии с ТУ 22-4577-79.
Сфера применения пылевых вентиляторов ВЦП 5-45 (ВРП) №6,3
- в системах пылеочистных установок;
- в системах пневмотранспорта;
- для удаления древесной пыли и стружки от деревообрабатывающих станков;
- для удаления металлической пыли и стружки от металлообрабатывающих станков;
- в других санитарно-технических и производственных целях.
Вентиляторы пылевые ВЦП 5-45 (ВРП) №6,3 изготавливаются:
- из углеродистой стали
- из нержавеющей стали
- из разнородных материалов
- из алюминиевых сплавов
Устройство и принцип работы пылевого вентилятора ВЦП 5-45 (ВРП) №6,3
Корпус (обечайка) ВЦП 5-45 (ВРП) №6,3
Спиральный корпус представляет собой неразъемную конструкцию.
К передней стенке корпуса крепится цилиндрический входной патрубок с фланцем. Выходной патрубок приварен к корпусу. Зазор между входным патрубком и рабочим колесом регулируется.
Рабочее колесо вентилятора ВЦП 5-45 (ВРП) №6,3
Колесо рабочее сварное, состоит из 8 радиально расположенных прямых лопаток, ступицы и двух звездочек.
Подготовка вентилятора ВЦП 5-45 (ВРП) №6,3 к работе
Монтаж
Перед монтажом вентилятора необходимо произвести внешний осмотр узлов. Замеченные повреждения, полученные в результате неправильной транспортировки и хранения, устранить.
При монтаже вентилятора необходимо:
- убедиться в легком и плавном вращении рабочего колеса;
- проверить зазоры и при необходимости отрегулировать осевой и радиальный зазоры;
- проверить затяжку болтовых соединений, особое внимание обратить на крепление рабочего колеса;
- заземлить корпус вентилятора и двигатель;
- кратковременным включением проверить направление вращения рабочего колеса в соответствии с указанием стрелки на корпусе вентилятора;
- подсоединить при помощи гибких вставок нагнетательный и всасывающий воздуховоды.
Пуск
Смонтированный вентилятор необходимо опробовать, для чего производят пробный пуск и проверяют его работу. Перед пуском вентилятора необходимо:
- залить в корпус промвала трансмиссионное масло и, если вентилятор выполнен в конструкционном исполнении, в состав которого входит промежуточный вал, масло заливается через пробку в корпусе до ее уровня;
- проверить соответствие напряжения питающей сети и двигателя;
- проверить заземление;
- включить электродвигатель.
При наличии посторонних стуков и шумов, а также повышенной вибрации, немедленно остановить вентилятор, выяснить причину замеченных неполадок и устранить их.
Характеристики
Габариты упаковки | |
Тип вентилятора | пылевые |
Диаметр воздуховода | 630 мм |
Мощность | 30 KW |
Частота вращения, об/мин | 3000 |
Производительность | 6700 — 13500 м3/ч |
Полное давление | 2630 — 3710 Па |
Напряжение | 380 B |
Шумоизоляция корпуса | Нет |
Предельно-допустимая темп-ра газовых смесей | 80 °C |
Предельная концентрация грязи и пыли | 1000000 |
Исполнение | 5 |
Материал корпуса | сталь |
Страна-производитель | Украина |
Гарантия (мес.) | 12 |
Вентилятор пылевой ВЦП 5-45 (ВРП) №6,3 (30/3000), исп. №5 отзывы
Аэродинамические хар-ки
Аэродинамические характеристики вентиляторов ВЦП 5-45 (ВРП) №6,3 (30/3000), исп. №5
Условные обозначения
- Pv - полное давление, Па
- Q - производительность, тыс. м3/ч
- Nу - установочная мощность, кВт
- n - частота вращения рабочего колеса, об/мин
- ? - КПД
Чертеж
Габаритные и присоединительные размеры вентилятора ВЦП 5-45 (ВРП) №6,3 (30/3000), исп. №5
