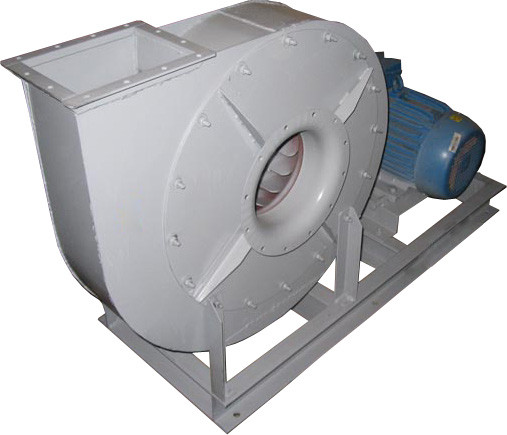

Вентилятор высокого давления ВВД №6,3 (22/3000), исп. №5

0 Отзывов

Характеристики

Тип вентилятора:

высокого давления

Диаметр воздуховода:

Мощность:

Частота вращения, об/мин:

Производительность:

11000 — 11000 м3/ч

Полное давление:

4900 — 4900 Па

Напряжение:

380 B

Смотреть все

В наличии

Код: 1010893

101 967 грн./шт.

Количество:

Способ доставки

Новая Почта

В течение 1-2 дней

Курьером по Киеву

В течение 1-2 дней

Самовывоз

г. Киев, ул. Куреневская 18
Чтобы забронировать товар, оформите заказ через сайт или по телефону.

Способы оплаты

Оплата Частями

LiqPay

Оплата при получении

Безналичный платеж

Избранное

Сравнение

Заказ по телефону:+38 044 545-77-31

Покупатели, которые приобрели Вентилятор высокого давления ВВД №6,3 (22/3000), исп. №5, также купили

Переход ВЕНТС 630

2 097 грн./шт.

Отвод ВЕНТС 90°

233 грн./шт.

Воздуховод ВЕНТС Спировент 1м

312 грн./шт.

Ниппель ВЕНТС

90 грн./шт.

Тройник ВЕНТС

266 грн./шт.

Тройник угловой ВЕНТС 45°

434 грн./шт.

Муфта для соединения фасонных элементов ВЕНТС

89 грн./шт.

Алюминиевый скотч ВЕНТС АЛТ 050/10

120 грн./шт.

Заглушка внутренняя для воздуховодов ВЕНТС

103 грн./шт.

Крестовина ВЕНТС

336 грн./шт.

Описание

Вентилятор ВВД №6,3 (22/3000) (ВР 154-21) можно эксплуатировать в макроклиматических районах с умеренным «У» климатом 2-й или 3-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от -40°С до +40°С.

Вентиляторы высокого давления ВВД №6,3 (22/3000) предназначены для перемещения воздуха и других газовых смесей с температурой до +80°С, не содержащих липких и длинноволокнистых веществ. Содержание пыли в перемещаемой среде не должно превышать 100 мг/м3. Исполнение по схеме №1.

Общая информация о центробежных (радиальных) вентиляторах высокого давления ВВД №6,3 (22/3000) (ВР 154-21)

Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток - 12
Направление вращения - правое и левое

Вентиляторы ВВД №6,3 (22/3000) применяются:

в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий
для подачи воздуха в вагранки, сушильные печи
в вентиляционных системах зерновых элеваторов и глубоких шахт
для транспортировки пыли и , легких сыпучих материалов
для других санитарно-производственных целей

Положение корпуса вентилятора

Вид со стороны всасывания

Вентиляторы ВВД №6,3 (22/3000) изготавливаются:

из углеродистой стали
из нержавеющей стали
из разнородных металлов
из алюминиевых сплавов

Допустимая вибрация вентилятора - до 5 мм/с

Комплектация и принцип работы вентилятора высокого давления ВВД №6,3 (22/3000)

Вентилятор ВВД №6,3 (22/3000) состоит из таких основных узлов:

рабочее колесо;
корпус спиральный;
электродвигатель АИР 180 S2 22 кВт 3000 об./мин;
патрубок входной;
подшипниковый узел (ходовая часть);
станина;
рама;

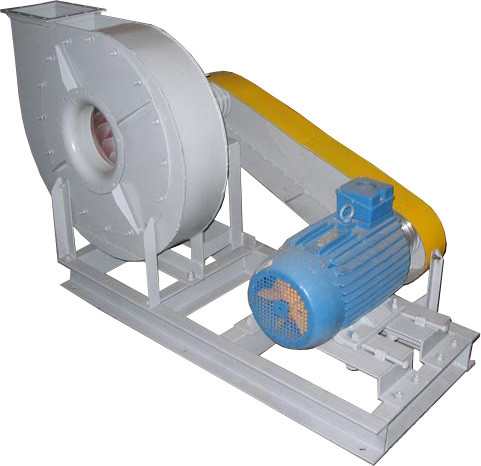

клиноременная передача: клиновые ремни, ведущий и ведомый шкивы (в случае исполнения №5);
салазки с натяжным устройством (в случае исполнения №5);
ограждение клиноременной передачи (в случае исполнения №5).

Конструкция рабочего колеса – турбинного типа, имеет 12 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Характеристики

Тип вентилятора	высокого давления
Диаметр воздуховода	630 мм
Мощность	22 KW
Частота вращения, об/мин	3000
Производительность	11000 — 11000 м3/ч
Полное давление	4900 — 4900 Па
Напряжение	380 B
Шумоизоляция корпуса	Нет
Предельно-допустимая темп-ра газовых смесей	80 °C
Диапазон температур для эксплуатации	40 — 40 °C
Предельная концентрация грязи и пыли	150
Допустимая вибрация вентилятора	5
Исполнение	5
Материал корпуса	сталь
Масса	520 кг
Страна-производитель	Украина
Гарантия (мес.)	12
Макс. темп. перемещаемого воздуха	80 °C
