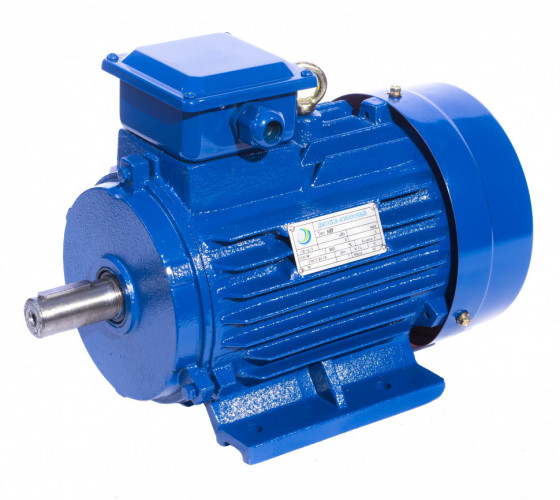

Электродвигатель АИР 225 М2 (АИР225М2) 55 кВт 3000 об/мин

Применение и назначение

Общепромышленный электродвигатель АИР 225 М2 - это асинхронный трёхфазный двигатель с короткозамкнутым ротором. Применяется во многих отраслях промышленности, в электроприводах различных устройств, механизмов и машин, которые не требуют регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)

Электродвигатель АИР 225 М2 в стандартном исполнении предназначен для режима работы S1, от сети переменного тока 50 Гц напряжением 380/660. Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.

В модифицированном исполнении электродвигатель, изготавливается на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

Двигатель АИР 225 М2 долговечен и надежен, отличается простотой в эксплуатации.

Асинхронный электродвигатель АИР 225 М2 используются для привода механизмов, которые не предъявляют особых требований к характеристикам пуска, скольжению, энергетическим показателям и т.д. Работа электродвигателя гарантирована, если они находятся на высоте над уровнем мора не более 1000 м. Температура окружающего воздуха должна составлять от -40С до +40С. Относительная влажность воздуха может доходить до 98% при температуре +25С, а запыленность должна составлять не более 10 мг/м3 для закрытых и не более 2 мг/м3 для защищенных двигателей.

Маркировка электродвигателя АИР 225 М2

АИР	225	M	2
1	2	3	4

1) АИР – общепромышленный электродвигатель с привязкой мощности по ГОСТ 51689-2000; 2) 225 мм - высота оси вращения электродвигателя над размещаемой поверхностью; 3) M - установочный размер или длина сердечника; А, В – вариант длины сердечника S, M, L – вариант длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L – длинный) 4) 2 - число полюсов электродвигателя.

Монтажное исполнение АИР 225 М2

Электродвигатель АИР 225 М2 может исполняться в 3-х самых распространенных монтажных исполнениях: IM 1081, IM 2081, IM 3081. В зависимости от монтажного исполнения, стоимость электродвигателя АИР 225 М2 изменяется (уточняйте у менеджера).

на лапах: IM 1081 (IM 1082)
с фланцем: IM 3081 (IM 3082) - большой фланец IM 3181 (IM 3182) - малый фланец
комбинированный: IM 2081 (IM 2082) - большой фланец IM 2181 (IM 2182) - малый фланец

Габаритные, установочные и присоединительные размеры

Рис. 1 - исполнение IM1081 (1082)

Рис. 2 - исполнение IM2081 (2082)

Тип	Кол. полюсов	Габаритные размеры, мм				Установочные и присоединительные размеры, мм
		l30	h31	d30	d24	b10	b11	l10	l11	l31	d1	l1	b1	h5	h1	h	d10	d20	d25	l39	l20	d22	n
		L	HD	AC	P	A	AB	B	BB	C	D	E	F	GA	GD	H	K	M	N	R	T	S	n
АИР 225М	2	855	560	470	550	356	435	311	394	149	55	110	16	59	10	225	19	500	450	0	5	19	8
	4,6,8	855	560	470	550	356	435	311	394	149	65	140	18	69	11	225	19	500	450	0	5	19	8

Примечание: Габаритные размеры l30, l33, h31 и установочно-присоединительные размеры l11, l21, b11, h10 у разных производителей могут различаться. Более точно вышеуказанные размеры у каждого производителя можно найти в соответствующем каталоге продукции.

Конструктивные элементы электродвигателя АИР 225 М2

1. Фланец 2. Малый Фланец 3. Передняя крышка 4. Корпус 5. Шпонка 6. Сальник 7. Болт 8. Шайба

9. Передняя крышка подшипника 10. Внешняя крышка подшипника 11. Подшипники 12. Статор 13. Внутренняя крышка подшипника 14. Шильдик 15. Ротор 16. Прокладка

17. Задняя крышка 18. Крыльчатка вентилятора 19. Защитная крышка вентилятора 20. Винт 21. Шайба 22. Стопорное кольцо 23. Крышка клеммной коробки 24. База клеммной коробки

25. Кабельный ввод 26. Контактная площадка 27. Плата с выводом 28. Клеммы 29. Болт 30. Гайка 31. Задняя крышка подшипника

Схема подключения электродвигателя АИР 225 М2

Номинальные данные приводятся в соответствии с ГОСТ 28173-89.

Электродвигатели на напряжение 220/380 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 380 В;
• «треугольник» - при подключении на линейное напряжение 220 В.

Аналогично, электродвигатели на напряжение 380/660 В, следует подключать по схеме соединения обмоток:

• «звезда» - при подключении на линейное напряжение 660 В;
• «треугольник» - при подключении на линейное напряжение 380 В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В. Другое подключение обмоток приведет к выходу двигателя из строя и отказа завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

Электродвигатели, как правило, допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Рис 2. Схема соединения для односкоростных электродвигателей с соединением в звезду (Y), в треугольник (?) или переключаемых: звезда – треугольник (Y/?)

Рис 3. Схема соединения для односкоростных электродвигателей с последовательным или параллельным соединением параллельных ветвей фаз звезда (Y) – двойная звезда (Y/YY)

Специальное исполнения под заказ купить АИР225M2

• АИРС225M2 - повышенного скольжения;
• АИРЕ225M2 Е - со встроенным электромагнитным тормозом;
• АИР225M2 Т2 - тропического исполнения;
• АИР225M2 ОМ2 - морского исполнения;
• АИР225M2 Х2 - химстойкое исполнение.

Электромотор АИР 225 M2 является аналогом таких заводов производителей (конструктивные исполнение выполнено по ГОСТ 2479-79):
Производители электромотора АИР 225 M2

• АД225M2 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии АД.
• 5А225M2 - производитель ОАО «ВЭМЗ» г. Владимир, Россия. Серии 5А.
• 5АИ225M2 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия 5АИ.
• 4АМУ225M2 - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина. Серия 4АМУ.
• АИР225M2 - производитель ОАО «HELZ», г. Харьков, Украина. Серия АИР.
• АИР225M2 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь. Серия АИР.
• АИР225M2 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь. Серия АИР.
• АИРМ225M2 - производитель ОАО «Электромотор», г. Полтава, Украина. Серия АИРМ.
• А225M2 - производитель ОАО «ELDIN», г. Ярославль, Россия. Серия А.
• Y3-225M2 (Y2-225M2) - производитель FUJIAN FUFA ELECTRICAL CO, LTD, Китай. Серия Y (Y2, Y3).
