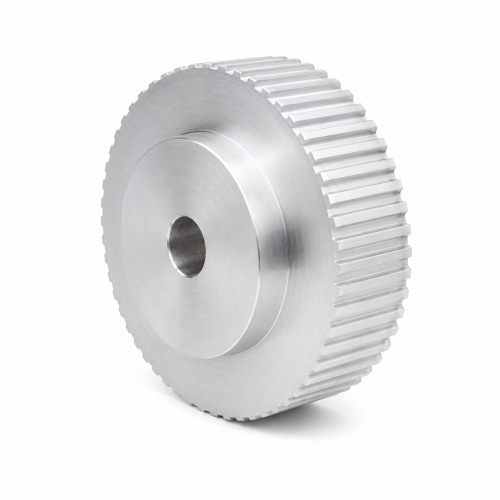

Шкив зубчатый HTD-5M 48/25 8-28
Зубчатые шкивы HTD 5M подходят для работы с ремнями профилей HTD и HTS 5M. В этом случае 5М - обозначает шаг зубчиков шкива, что равно 5 мм и этому профилю характерны округлые формы впадинки на шкиву, и соответственно, округлой формы зубчика на ремне.
Шкивы произведены из разных материалов:
- до 40 зубьев сталь
- от 44 зубов алюминий
Направляющая обода:
- до 40 зуба с ободками
- от 44 зубов без ободков
Зубчатые шкивы отличаются по способу монтажа, поставляются двух основных типов:
- под расточку посадку
- под коническую втулку
Отличие заключается в том, что в первом случае заказчик получает шкив с предварительно подготовленным отверстием небольшого диаметра и растачивает его до необходимого ему посадочного диаметра. Во втором случае, заказчик получает шкив с отверстием под коническую втулку. Коническая втулка приобретается дополнительно и выбирается конкретно под ваш посадочный диаметр.
Бренд | SATI |
Диаметр (мм) | 76.4 мм |
Тип шкива | зубчатый |
Количество ручьев | 1 |
Количество зубьев | 48 шт. |
Профиль ремня | HTD-5M |
Ширина ремня | 25 мм |
Исполнение шкива | под расточку |
Предел расточки | 8 — 28 мм |
Материал | алюминий |
Страна-производитель | Италия |
Масса | 0.275 кг |
![Loading...](/wa-data/public/shop/themes/insales/img/loading16.gif)
Габаритные размеры Шкив зубчатый HTD-5M 48/25 8-28
![](/wa-data/public/shop/img/image_gabarit_sati_shkiv_zubchastyj_htd-5m_6w.jpg)
Модель |
Размеры, мм | ||||||
Dp | De | Df | Dm | Di | F | L | |
Шкив зубчатый HTD-5M 48/25 8-28 | 76,39 | 75,25 | - | 45 | 61 | 30,5 | 40,5 |
