Роликовые приводные цепи отвечают за изменение и передачу скорости вращения на разных механизмах и машинах. Они наиболее популярны среди прочих разновидностей. Разобраться в них поможет таблица приводных цепей.
Изделия такого типа состоят из двух звеньев, которые находятся внутри и снаружи. Дополнительно в них присутствуют пластинки, ролики, валики, втулки. Конструкция неподвижна потому, что последние надежно соединяются с пластинами.

Виды приводных цепей: что нужно знать
Разные типы изделий вы найдете в интернет-магазине «Провент». Чтобы таблица размеров приводных цепей была понятнее, разберемся в разновидностях:

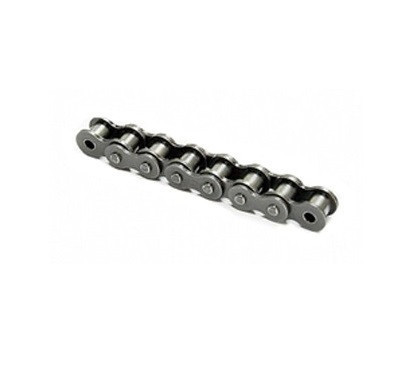

- однорядные. Устанавливаются на промышленных станках, конвейерах, сельскохозяйственных машинах. Однорядная цепь отличается высоким КПД;

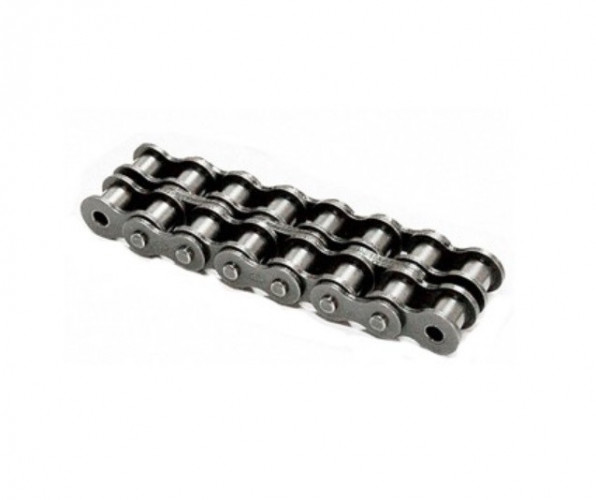

- двухрядные. Рассчитаны на более высокие нагрузки. Двухрядные цепи используют для больших скоростей;
- трехрядные. Еще более прочные и стойкие к нагрузкам. Трехрядные цепи состоят из трех рядов звеньев, которые разделяет промежуточная пластина.
Максимальный крутящий момент способны обеспечить четырехрядные модели. При этом привод будет работать надежно и стабильно.

Таблица размеров (ГОСТ) для однорядных и многорядных цепей: роликовых и втулочных
По ГОСТу все параметры измеряют в миллиметрах.
Таблица для приводных изделий однородного типа ПР выглядит так:
Типоразмер |
Шаг |
Ширина между внутренними пластинами |
Диаметр валика |
Диаметр ролика |
Ширина внутренней пластины |
Длина валика |
Ширина между внутренними пластинами |
Разрушающая нагрузка |
Расчетная масса |
ПР 8-4-6 |
8,0 |
3,0 |
2,31 |
5,0 |
7,5 |
12 |
7 |
4,6 |
0,20 |
ПР-9,525-9,1 |
9,525 |
5,72 |
3,28 |
6,35 |
8,5 |
17 |
10 |
9,1 |
0,45 |
ПР-12,7-10-1 |
12,7 |
2,40 |
3,66 |
7,75 |
10,0 |
10,5 |
6,3 |
10,0 |
0,30 |
ПР-12,7-9 |
12,7 |
3,30 |
3,66 |
7,75 |
10,0 |
12 |
7 |
9,0 |
0,35 |
ПР-12,7-18,2-1 |
12,7 |
5,40 |
4,45 |
8,51 |
11,8 |
19 |
10 |
18,2 |
0,65 |
ПР-12,7-18,2 |
12,7 |
7,75 |
4,45 |
8,51 |
11,8 |
21 |
11 |
18,2 |
0,75 |
ПР 15,875-23-1 |
15,875 |
6,38 |
5,08 |
10,16 |
14,8 |
20 |
11 |
23,0 |
0,80 |
ПР 15,875-23 |
15,875 |
9,65 |
5,08 |
10,16 |
14,8 |
24 |
13 |
23,0 |
1,00 |
ПР-19,05-31,8 |
19,05 |
12,70 |
5,94 |
11,91 |
18,2 |
33 |
18 |
31,8 |
1,90 |
ПР-25,4-60 |
25,4 |
15,88 |
7,92 |
15,88 |
24,2 |
39 |
22 |
60,0 |
2,60 |
ПР-31,75-89 |
31,75 |
19,05 |
9,53 |
19,05 |
30,2 |
46 |
24 |
89,0 |
3,80 |
ПР-38,1-127 |
38,1 |
25,40 |
11,10 |
22,23 |
36,2 |
58 |
30 |
127,0 |
5,50 |
ПР-44,45-172,4 |
44,45 |
25,40 |
12,70 |
25,40 |
42,4 |
62 |
34 |
172,4 |
7,50 |
ПР 50,8-227 |
50,8 |
31,75 |
14,27 |
28,58 |
48,3 |
72 |
38 |
227,0 |
9,7 |
ПР-63,5-354 |
63,5 |
38,10 |
19,84 |
39,68 |
60,4 |
89 |
48 |
354,0 |
16,0 |
Для приводных втулочных однорядных таблица выглядит так:
Типоразмер |
Шаг |
Ширина между внутренними пластинами |
Диаметр валика |
Диаметр ролика |
Ширина внутренней пластины |
Длина валика |
Ширина между внутренними пластинами |
Разрушающая нагрузка |
Расчетная масса |
ПР-9,525-11,5 |
9,525 |
7,60 |
3,59 |
5,0 |
8,80 |
18.5 |
10 |
11,5 |
0,50 |
ПР-9,525-13,0 |
9,525 |
9,52 |
4,45 |
6,0 |
9,85 |
21,2 |
12 |
13,0 |
0,65 |
Вот таблица для приводных роликовых цепей ПРИ с изогнутыми пластинами
Типоразмер |
Шаг |
Ширина между внутренними пластинами |
Диаметр валика |
Диаметр ролика |
Ширина внутренней пластины |
Длина валика |
Ширина между внутренними пластинами |
Разрушающая нагрузка |
Расчетная масса |
ПРИ-78,1-360 |
78,1 |
38,1 |
17,15 |
33,3 |
45,5 |
102 |
51 |
360 |
14,5 |
ПРИ-78,1-400 |
78,1 |
38,1 |
19,00 |
40,0 |
56,0 |
102 |
51 |
400 |
19,8 |
ПРИ-103,2-650 |
103,2 |
49,0 |
24,00 |
46,0 |
60,0 |
135 |
73 |
650 |
28,8 |
ПРИ-140-1200 |
140 |
80,0 |
36,0 |
65,0 |
90,0 |
182 |
94 |
1200 |
63,0 |
Таблица размеров (ГОСТ) для многорядных роликовых и втулочных элементов
Типоразмер |
Обозначение по ISO |
Обозначение по ANSI |
Шаг |
Диаметр ролика |
Ширина между внутренними пластинами |
Диаметр валика |
Длина валика |
Ширина внутренней пластины |
Поперечный шаг |
Разрушающая нагрузка |
Вес (1 метр цепи) |
2ПР-12,7-31,38 |
08В-2 |
12,7 |
8,51 |
7,75 |
4,45 |
35 |
11,8 |
13,92 |
31,8/31,80 |
1,4 |
|
2ПР-15,875-45,4 |
10В-2 |
15,875 |
10,16 |
9,65 |
5,08 |
41 |
14,8 |
16,59 |
45,4/4540 |
1,9 |
|
2ПР-19,05-64 |
12А-2 |
60-2 |
19,05 |
11,91 |
12,7 |
5,94 |
53,4 |
18,2 |
22,78 |
64,0/6400 |
2,3 |
2ПР-19,05-75 |
19,05 |
11,91 |
12,7 |
5,94 |
54,4 |
18,2 |
25,5 |
75,0/7500 |
2,9 |
||
2ПР-25,4-11,4 |
16А-2 |
80-2 |
25,4 |
15,88 |
15,88 |
7,92 |
68 |
24,2 |
29,29 |
114,0/11400 |
3,1 |
2ПР-25,4-130 |
25,4 |
15,88 |
15,88 |
7,92 |
68 |
24,2 |
29,29 |
130,0/13000 |
5 |
||
2ПР-31,75-177 |
20А-2 |
100-2 |
31,75 |
19,05 |
19,05 |
9,53 |
82 |
30,2 |
35,76 |
177,0/17700 |
7,3 |
2ПР-38,1-254 |
24А-2 |
120-2 |
38,1 |
22,23 |
25,4 |
11,1 |
104 |
36,2 |
45,44 |
254,0/25400 |
11 |
2ПР-44,45-344 |
28А-2 |
140-2 |
44,45 |
25,4 |
25,4 |
12,7 |
110 |
42,4 |
48,87 |
344,8/34480 |
14,4 |
2ПР-50,8-453,6 |
32А-2 |
160-2 |
50,8 |
28,58 |
31,75 |
14,27 |
130 |
48,3 |
58,55 |
453,6/45360 |
19,1 |
Размерность приводных цепей: как читать таблицу
Теперь, когда вы знаете, что такое приводная цепь, нужно разобраться в некоторых значениях, указанных в таблице. Так, под понятием «шаг» подразумевается расстояние между штифтами или валиками одного звена. Данный параметр часто указывается при выборе (например, цепь 25,4 мм).
ПР — это приводной роликовый вариант, ПРИ — изделия, в которых присутствуют изогнутые пластины и одно периодическое звено. В итоге становится понятно, какие существуют виды приводных цепей.
Валик элемента образует шарнирное сцепление, которое является частью втулки. При вхождении в сцепление с наконечниками звездочки ролики могут вращаться свободно.

Размеры и обозначения цепей по распространенным мировым стандартам
Важно учитывать, что существуют также стандарты размеров ЕС и США. Они отличаются между собой.
Таблица цепей по евростандарту
Это маркировка DIN/ISO. Первая цифра показывает, сколько шестнадцатых долей дюйма в изделии, а буквы — серию или стандарт, а последняя — количество рядов. Например, для однорядных изделий таблица выглядит так:
DIN/ISO |
Шаг |
Минимальная внутренняя ширина |
Максимальный диаметр ролика |
Высота пластины (макс) |
Толщина внутренней пластины |
Толщина внешней пластины |
Диаметр штифта (макс) |
Длина штифта (макс) |
Выступ штифта замка (макс) |
Разрушающая нагрузка |
Масса |
3 |
5,00 |
2,50 |
3,20 |
4,10 |
0,57 |
0,57 |
1,49 |
7,40 |
2,50 |
2 200 |
0,08 |
4 |
6,00 |
2,80 |
4,00 |
5,00 |
0,57 |
0,57 |
1,85 |
7,40 |
2,90 |
3 000 |
0,12 |
05В-1 |
8,00 |
3,00 |
5,00 |
7,10 |
0,73 |
0,73 |
2,31 |
8,60 |
3,10 |
5 000 |
0,18 |
06В-1 |
9,525 |
5,72 |
6,35 |
8,20 |
1,25 |
1,00 |
3,28 |
13,50 |
3,30 |
9100 |
0,41 |
81 |
12,70 |
3,30 |
7,75 |
9,90 |
1,00 |
1,00 |
3,66 |
10,20 |
1,50 |
8 200 |
0,28 |
08В-1 |
12,70 |
7,75 |
8,51 |
11,80 |
1,50 |
1,50 |
4,45 |
17,00 |
3,90 |
19 000 |
0,70 |
10В-1 |
15,875 |
9,65 |
10,16 |
14,70 |
1,50 |
1,50 |
5,085 |
19,60 |
4,10 |
24 000 |
0,95 |
12В-1 |
19,05 |
11,68 |
12,07 |
16,10 |
1,76 |
1,76 |
5,72 |
22,70 |
4,60 |
30 500 |
1,25 |
16В-1 |
25,40 |
17,02 |
15,88 |
21,00 |
4,00 |
3,00 |
8,28 |
36,10 |
5,40 |
65 000 |
2,70 |
20В-1 |
31,75 |
19,56 |
19,05 |
26,40 |
4,40 |
3,50 |
10,19 |
43,20 |
6,10 |
95 000 |
3,60 |
24В-1 |
38,10 |
25,40 |
25,40 |
33,40 |
5,90 |
5,00 |
14,63 |
53,40 |
6,60 |
160 000 |
6,70 |
28В-1 |
44,45 |
30,99 |
27,94 |
37,00 |
7,62 |
6,35 |
15,90 |
65,10 |
7,40 |
200 000 |
8,60 |
32В-1 |
50,80 |
30,99 |
29,21 |
42,20 |
7,11 |
6,35 |
17,81 |
67,40 |
7,90 |
250 000 |
10,50 |
40В-1 |
63,50 |
38,10 |
39,37 |
52,90 |
8,64 |
8,10 |
22,89 |
82,60 |
10,00 |
355 000 |
16,00 |
48В-1 |
76,20 |
45,72 |
48,26 |
63,80 |
12,19 |
10,16 |
29,24 |
99,10 |
10,00 |
400 350 |
25,00 |
56В-1 |
88,90 |
53,34 |
53,98 |
77,80 |
13,72 |
12,45 |
34,32 |
114,00 |
11,00 |
578 250 |
35,00 |
64В-1 |
101,60 |
60,96 |
63,50 |
90,10 |
15,24 |
13,72 |
39,40 |
130,00 |
13,00 |
711 800 |
60,00 |
72В-1 |
114,40 |
68,58 |
72,39 |
103,60 |
17,27 |
16,00 |
44,50 |
147,00 |
14,00 |
1 000 900 |
80,00 |
Таблица размеров цепей по стандарту США (ANSI)
Рассмотрим пример для однорядных:
DIN/ISO |
Шаг |
Внутренняя ширина (мин) |
Максимальный диаметр ролика |
Максимальная высота пластины |
Толщина внутренней пластины |
Толщина внешней пластины |
Диаметр штифта (макс) |
Длина штифта (макс) |
Максимальный выступ штифта замка |
Разрушающая нагрузка |
Масса |
04С-1 |
6,35 |
3,10 |
3,30 |
6,00 |
0,73 |
0,73 |
2,31 |
9,10 |
2,50 |
3 500 |
0,13 |
06С-1 |
9,525 |
4,68 |
5,08 |
9,00 |
1,25 |
1,25 |
3,58 |
13,20 |
3,30 |
10 000 |
0,35 |
08А-1 |
12,70 |
7,85 |
7,95 |
12,00 |
1,50 |
1,50 |
3,96 |
17.80 |
3,90 |
16 900 |
0,60 |
10А-1 |
15,875 |
9,40 |
10,16 |
15,00 |
2,00 |
2,00 |
6,08 |
21,80 |
4,10 |
27 800 |
1.00 |
12А-1 |
19,05 |
12,57 |
11,91 |
18,00 |
2,40 |
2,40 |
5,94 |
26,90 |
4,60 |
38 000 |
1,50 |
16А-1 |
25,40 |
15,75 |
15,88 |
24,10 |
3,00 |
3,00 |
7,92 |
33,50 |
5,40 |
56 700 |
2,60 |
20А-1 |
31,75 |
18,90 |
19,05 |
30,10 |
4,00 |
4,00 |
9,53 |
41,10 |
6,10 |
88 500 |
3,70 |
24А-1 |
38,10 |
25,22 |
22,23 |
36,20 |
4,80 |
4,80 |
11,10 |
50,80 |
6,60 |
127 000 |
5,50 |
28А-1 |
44,45 |
25,22 |
25,40 |
42,20 |
5,60 |
5,60 |
12,70 |
54,90 |
7,40 |
172 400 |
7,50 |
32А-1 |
50,80 |
31,55 |
28,58 |
48,20 |
6,30 |
6,30 |
14,27 |
65,50 |
7,90 |
226 800 |
9,70 |
40А-1 |
63,50 |
37,85 |
39,68 |
60,30 |
8,10 |
8,10 |
19,84 |
80,30 |
10,00 |
353 800 |
15,80 |
Совместимость с ведущими звездочками и передаточным числом
Разбираясь, как выбрать приводную цепь, необходимо учитывать ее шаг, длину и предел прочности. При проектировании вала важно, чтобы вращательный момент от ведущей звездочки к ведомой передавался с минимальной задержкой. Цепь 19,05 мм или любая другая должна двигаться плавно и без перерывов.
Еще одно требование — важно, чтобы цепная передача полностью оставалась в заданной плоскости на протяжении всего времени работы. При проектировании звездочки берут во внимание шаг цепи, нужное количество зубцов и диаметр окружности зацепления.
Геометрическая форма тоже зависит от ряда параметров. Это диаметры окружности выступов и делительной, а также радиус впадин.
Как рассчитать необходимые параметры
Чтобы получить звездочку, которая будет соответствовать всем необходимым характеристикам, следует воспользоваться формулами. Сначала нужно выполнить расчет диаметра делительной окружности. Для этого важно учитывать, что оси шарниров на цепных звеньях прилегают к данному показателю.

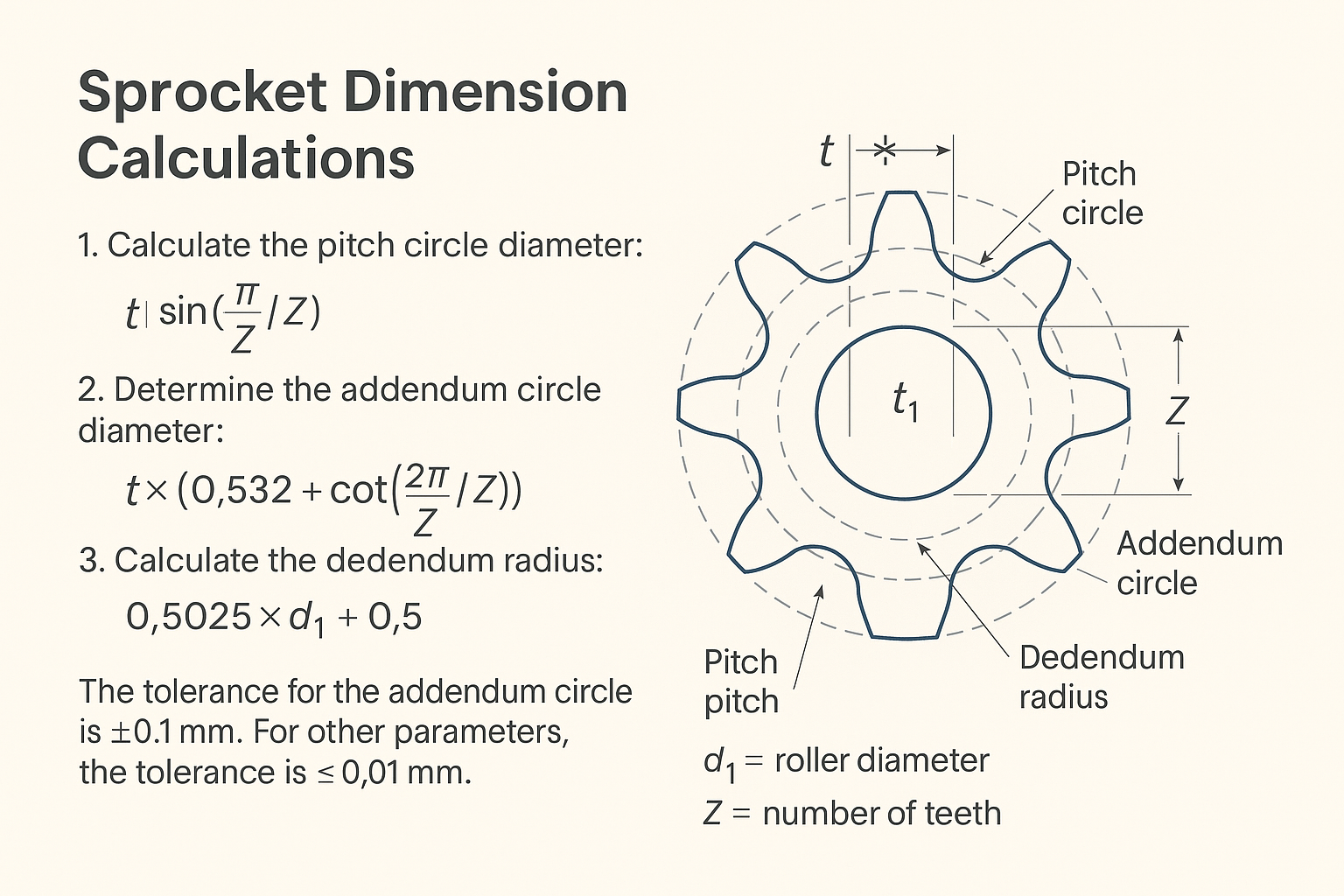

Рис. Схема основных параметров звездочки для подбора цепи
Определить его поможет простая формула: шаг, то есть t, нужно разделить на Sin (П/ Z), где Z — это количество зубцов на звездочке, которое необходимо. Теперь вы получили нужную цифру. Далее:
- Определите окружность выступов. Для этого вам понадобится формула: T (шаг) х (0,532 + ctg (2П/ Z)).
- Следующий этап — расчет радиуса впадин. Здесь воспользуйтесь формулой 0,5025 х d1 + 0,5, где d1 — это диаметр ролика, который вы найдете в таблицах выше.
- Последний шаг — расчет диаметра окружности впадин. Для этого используйте длительную окружность, которую вы получили ранее. Отнимите от нее 2 х радиус впадин, чтобы получить нужную цифру.
Для окружности выступов допускается погрешность, но она не может быть больше 0,1 мм. Отклонения возможны и для других параметров, но не более 0,01 мм.
Как пользоваться таблицей для подбора нужной модели
Используя указанные цифры, вы сможете определить, какая модель вам необходима. Таблица роликовых цепей позволит легко руководствоваться как ГОСТами, так и европейскими или американскими стандартами.
Вы всегда можете обратиться за консультацией к специалистам интернет-магазина «Провент». Здесь можно купить цепь 15,875 мм или с другим шагом, а также заказать разнообразные товары (например, электромоторы или двигатели для садовой техники).
